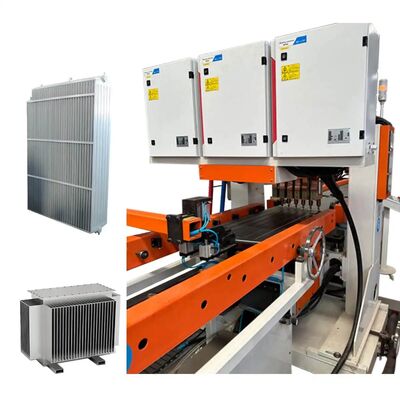

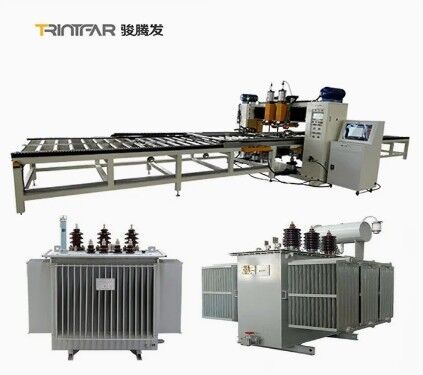

Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное оборудование для производства охладителей - Линия производства пластинчатых охладителей

Большие изображения : Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное оборудование для производства охладителей - Линия производства пластинчатых охладителей

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~500000
Упаковывая детали:	Деревянные кронштейны/деревянные чехлы
Время доставки:	60 ~ 90
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т

контакт

Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное оборудование для производства охладителей - Линия производства пластинчатых охладителей

описание

Модель №.:	ФВМ-170КВА	Объем продукции:	Линия продуктов
Сертификация:	ISO, CE, ABS	Послепродажное обслуживание:	Гарантия 1 год
Транспортный пакет:	ДЕРЕВЯННАЯ КОРОБКА	Торговая марка:	ТРИНТФАР

Рабочий процесс

Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное оборудование для производства охладителей - Линия производства пластинчатых охладителей 0

Рабочий поток:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor
Основное оборудование

Загрузочная машина для панельных решеток

Ручная загрузка накладываемых материалов на вагоны питательной платформы с использованием бум-кара, с двумя позициями размещения материалов с каждой стороны.
Сцепляющая застежка автоматически захватывает материалы с обеих сторон вагона и помещает их на конвейер.
Механизм центрального зажима выстраивает панель на конвейере.
Сервоприводный механизм перемещает доску на предварительную сварочную машину для сварки на обеих сторонах.

Машины для загрузки и прессования кольцевых каналов воды

В кольце водопровода используется вибрирующая подача пластинки с двойной системой.
Две прессовые головки с каждой стороны нажимают на кольца водопровода с передней и задней сторон.
Трансмиссия материала использует питание на роликах.

Машины для обработки и сборки

Быстрый и точный перевод.
Высококачественные цепи для передачи; 400 Вт редукторный двигатель в качестве привода.
Двигатель для уменьшения скорости с датчиком для точного позиционирования поворота.
Автоматическое управление, без ручного вмешательства.
Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и ограждения безопасности.и эффективной передачи материалов между операциями.

Машина для сварки панели с предварительным позиционированием

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную сварку.Использует 1 набор питания от переменного тока DN75.

Машины для сварки с несколькими точками на панельных портах

Каждый блок имеет 18 наборов сварных соединений цилиндров. Источник питания сварки переменного тока для сварки одного ряда сварных соединений за раз.Высокоскоростной сервосвязи шаг питает захватчик вперед, чтобы обеспечить воду пластинки канала.

Конвекционная машина для предварительной локальной сварки листов

Конвекционный лист вручную загружается на онлайн-руководство инструмента.Материалы, вручную вставленные в первый ряд предварительно назначенных позиций для сваркиОборудование автоматически переключается на оставшиеся точки сварки.

Конвекционная многоточечная сварочная машина для сварки листов

Предварительно установленный путь: Конвекционный лист следует за заданным маршрутом в руководство инструмента.
Сварка с двойным гамбургом: 2 сварщика с несколькими точками.
Пневматические соединения: 16 комплектов на единицу.
Силовое питание переменного тока: Периодическая и односторонняя для сварки рядов.
Сервостеппер: Высокоскоростной сервостеппер питает захватчик для пластинки каналов воды.

Конвейер для перемещения линий в форме U

Используйте конвейерную стойку для транспортировки материалов в U-образной схеме.
Эффективность использования пространства: U-форма экономит пространство, оптимизирует процесс.
Легкость эксплуатации: Меньший рабочий диапазон, удобный, уменьшает интенсивность.

Машина для сварки с длинной боковой двойной головкой

Одновременная сварка: Сварьте обе длинные стороны одновременно.
Силовое питание: 300 КВА средней частоты переменного тока для стабильной долгосрочной сварки.

Машина для сварки с короткими боковыми швами с двойной головкой 2 комплекта

Используйте среднечастотный источник питания для сварки переменного тока для обеспечения высокой стабильности сварки в течение длительного времени.

Машины для очистки и подстрижки с двумя сторонами

Очистить и подстричь сварные изделия с длинной стороны.

Машины для стрижки

Процесс резки: Выполните резку необходимых материалов.
Материал резки: Белое стальное лезвие.
Способ резки: Ножницы режут.

Машины для резки четырехугольной дуги

Формирование угла: Вырежьте острые углы, чтобы сформировать закругленные края.
Материал резки: Белая сталь.
Способ резки: Гидравлический удар.

Автоматическая сварочная машина с двумя головами и тремя направлениями

Мощность сварки: Среднечастотный источник питания MD80.
Материальный поток: Двусторонние каналы для стыковки и поворота. Способ передачи: Цепная пластина для транспортировки материала в трех направлениях. Автоматическое питание: Позиционирование сцепления и сварки для точной работы.

Автоматическая сварочная машина с крючком поддержки

Мощность сварки: Среднечастотный источник питания MD40.
Способ кормления: Складывание с помощью клинков для подачи материала.
Загрузка: Пневматический захватчик загружает материалы в положение сварки.

Автоматический детектор герметичности давления

Испытательное давление: 10 бар.
Метод испытания: Автоматическое испытание давления в резервуаре воды.

Прочая информация

Подробная информация о продукции

Технические услуги

Диаграмма расположения линии производства стальных панелей радиаторов в форме U

Придерживайтесь ориентации на клиента и предоставляйте своей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и обслуживание.

Предпродажная служба: Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и технические консультационные услуги для оборудования.

Результаты производства

Установка и ввод в эксплуатацию: Согласно контракту, наша компания будет безопасно транспортировать оборудование на место установки, назначенное пользователем в течение указанного времени,и отправить инженеров технического обслуживания установить его на месте. Когда пользователь имеет основные установки и ввода в эксплуатацию запасных частей, инженер технического обслуживания будет устанавливать и отладки машины для пользователя использовать,обеспечение чистоты среды установки и ввода в эксплуатацию, чисто и упорядоченно.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (минимум 5 дней) на месте покупателя или в учебном центре продавца.
- Контроль использования программного обеспечения - Процедуры включения/выключения
- Настройки панели и программных параметров
-Основная очистка и обслуживание машин
-Управление распространенными сбоями оборудования
- Операционные меры предосторожности
Содержание оборудования
- Годовая гарантия после окончательного принятия;
- Время ответа обслуживания клиентов составляет 24 часа;
- Заплаченный ремонт предоставляется после гарантийного периода.

Нет	Имя	Материал	Примечания
1	Панель	Холоднокатаная стальная плита	1толщина 0,1 мм
2	Конвекционная пластина	Холоднокатаная стальная плита	0толщина 0,3 мм
3	Тип интерфейса		4x G 1/2 внутренний интерфейс нити
4	Длина продукта		400-3000 мм
5	Ширина изделия		300/400/500/600/900 мм

Список конфигураций оборудования

Нет	Наименование оборудования	Модель	Количество	Единица
1	Загрузочная машина для панельных решеток	HJ-0-0	1	набор
2	Машины для загрузки и прессования кольцевых каналов воды	YZJ-0-0	1	набор
3	Машины для поворота и сборки 1	FZJ-0-0	1	набор
4	Машина для сварки панели с предварительным позиционированием	DN75-2C	1	набор
5	Машины для сварки с несколькими точками на панельных портах	10*DN60-36C	3	набор
6	Конвекционная машина для предварительной локальной сварки листов	2*DN63-4C	1	набор
7	Конвекционная многоточечная сварочная машина для сварки листов	4*DN63-16C	3	набор
8	Конвейер для перемещения линий в форме U	ZJG-0-0	1	набор
9	Машина для сварки с длинной боковой двойной головкой	2*FVM300-2C	1	набор
10	Сварная машина с двойной головкой с короткими боковыми швами 1	2*FVM300-2C	1	набор
11	Машина для сварки с коротким боковым швом с двойной головкой 2	2*FVM300-2C	1	набор
12	Машины для очистки и подстрижки с двумя сторонами	XBJ-0-0	1	набор
13	Машины для стрижки	JCJ-0-0	1	набор
14	Машины для резки четырехугольной дуги	QJJ-0-0	1	набор
15	Машины для поворота и сборки 2	FZJ-0-0	1	набор
16	Автоматическая сварочная машина с двумя головами и тремя направлениями	2*MD80-2C	1	набор
17	Автоматическая сварочная машина с крючком поддержки	2*MD40-4C	1	набор
18	Автоматический детектор герметичности давления	JCJ-0-0	1	набор
19	Конвейер разгрузки	SSJ-0-0	1	набор

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение мощности	1600 КВА (фактическая общая мощность составляет около 1000 КВА)
Давление источника газа	00,6 МПа
Давление источника воды	00,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха	1000 л/мин
Общий поток воды	1200 л/мин
Длина оборудования*ширина приблизительно.	60м*10м
