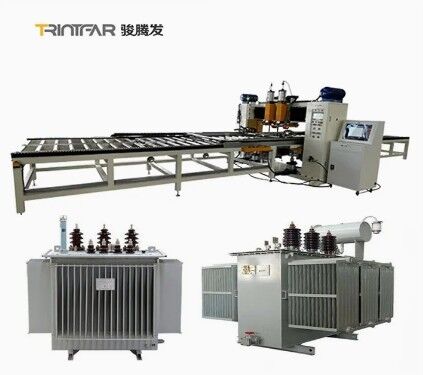

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов

Большие изображения : Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~500000
Упаковывая детали:	Деревянные кронштейны/деревянные чехлы
Время доставки:	60 ~ 90
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т

контакт

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов

описание

Модель №.:	ФВМ-170КВА	Объем продукции:	Линия продуктов
Сертификация:	ISO, CE, ABS	Послепродажное обслуживание:	Гарантия 1 год
Транспортный пакет:	ДЕРЕВЯННАЯ КОРОБКА	Торговая марка:	ТРИНТФАР

Рабочий процесс

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 0

Рабочий процесс:Машина для загрузки панельных ферм → Машина для загрузки и прессования колец водяного канала → Токарно-сборочная машина 1 → Машина для предварительной точечной сварки панелей → Машина для многоточечной сварки портальных панелей → Машина для предварительной точечной сварки конвекционных листов → Портальная машина для многоточечной сварки конвекционных листов → U-образный линейный транспортер → Машина для сварки швов с двумя головками по длинной стороне → Машина для сварки швов с двумя головками на длинной стороне → Машина для сварки швов с двумя головками на портале 1 → Машина для сварки коротких боковых швов с двумя головками на портале 2 → Станок для двусторонней очистки и обрезки → Режущий станок → Четырехугольный станок для дуговой резки → Токарно-сборочный станок 2 → Двухголовочный трехходовой автоматический сварочный аппарат → Автоматический сварочный аппарат с опорным крюком → Автоматическая машина для определения герметичности под давлением → Разгрузочный конвейер
Основное оборудование

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 1

Погрузочная машина для панельных ферм

Ручная загрузка штабелированных материалов на подающие платформы с помощью стреловой тележки с двумя позициями размещения материала с каждой стороны.
Ферменный захват автоматически захватывает материалы с обеих сторон вагонетки и помещает их на конвейерную линию.
Механизм центрального зажима и позиционирования выравнивает панель на конвейере.
Механизм с сервоприводом перемещает доску к машине предварительной точечной сварки для точечной сварки с обеих сторон.

Машина для загрузки и прессования колец с водными каналами

В водоводном кольце используется виброплита с двухпутной системой подачи.
Две прижимные головки с каждой стороны прижимают водные кольца на передней и задней сторонах.
Для передачи материала используется приводная роликовая подача.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 2

Токарно-сборочный станок

Быстрое и точное переворачивание.
Качественные цепи для трансмиссии; Редукторный двигатель мощностью 400 Вт в качестве привода.
Редукторный двигатель с датчиком для точного позиционирования поворота.
Автоматическое управление, без ручного вмешательства.
Состоит из поворотного кузова, погрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям обработки продукции, обеспечивая безопасную, плавную и эффективную передачу материала между операциями.

Машина для точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку. Предварительная точечная сварка необходима только для одного ряда. Использует 1 комплект источника питания переменного тока DN75.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 3

Портальный многоточечный сварочный аппарат для панелей

3 портальных многоточечных сварочных аппарата для сварки. Каждый блок имеет 18 комплектов сварных соединений цилиндров. Источник сварочного тока переменного тока для одновременной сварки одного ряда паяных соединений. Высокоскоростной шаговый механизм с сервоприводом подает захват вперед для подачи воды в пластину канала для воды.

Машина для точечной сварки конвекционных листов

Лист конвекции вручную загружен в онлайн-руководство по инструментам. Сварка производится портальной четырехголовочной машиной предварительной точечной сварки. Материалы вручную помещаются в первый ряд заранее заданных позиций для сварки. Оборудование автоматически переключается на оставшиеся точки сварки.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 4

Многоточечная сварочная машина с конвекционным порталом

Предустановленный путь: Конвекционный лист следует по заданному пути в направляющую для инструментов.
Двойная портальная сварка: 2 портальных многоточечных сварочных аппарата.
Пневматические соединения: 16 комплектов на единицу.
Источник питания переменного тока: AC и односторонний для рядной сварки.
Сервостеппер: Высокоскоростной сервошаговый захват для пластины водяного канала.

U-образный линейный транспортер

Используйте роликовый конвейер для перемещения материалов в U-образной форме.
Экономия пространства: U-образная форма экономит пространство и оптимизирует процесс.
Простота эксплуатации: Меньший рабочий диапазон, удобный, снижает интенсивность.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 5

Машина для сварки швов с двойной головкой по длинной стороне

Одновременная сварка: Свариваем обе длинные стороны одновременно.
Источник питания: Среднечастотный переменный ток мощностью 300 кВА для стабильной и долгосрочной сварки.

Портальный двухголовочный аппарат для сварки коротких боковых швов, 2 комплекта

Используйте сварочный источник переменного тока средней частоты, чтобы обеспечить стабильную сварку в течение длительного времени.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 6

Машина для двусторонней очистки и обрезки

Очистите и подровняйте сваренные по длинной стороне изделия.

Режущая машина

Процесс резки: Произвести раскрой необходимых материалов.
Материал резца: Лезвие из белой стали.
Метод резки: Ножницы режущие.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 7

Четырехугольный станок для дуговой резки

Формирование углов: Обрежьте острые углы, чтобы получились закругленные края.
Материал резца: Белая сталь.
Метод резки: Гидравлическая штамповка.

Двухголовочный трехходовой автоматический сварочный аппарат

Мощность сварки: Среднечастотный источник питания MD80.
Материальный поток: Двусторонние каналы для стыковки и поворота. Метод передачи: Цепная пластина для трехсторонней транспортировки материалов. Автоматическая подача: Захват и сварочное позиционирование для точной работы.

Автоматическая производственная линия для радиаторов силовых трансформаторов - Высокоскоростное оборудование для производства радиаторов 8

Автоматический сварочный аппарат с опорным крюком

Мощность сварки: Среднечастотный источник питания MD40.
Способ кормления: Штабелирование зажимного типа для подачи материала.
Загрузка: Пневматический захват загружает материалы в положение сварки.

Автоматическая машина для определения герметичности под давлением

Испытательное давление: 10 бар.
Метод испытания: Автоматический тест давления в резервуаре для воды.

Другая информация

Подробная информация о продукте

Технические услуги

Схема расположения линии по производству стальных панельных радиаторов U-образной формы с возвратом

Придерживайтесь клиентоориентированности и предоставьте своей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание: Перед подписанием контракта компания предоставляет клиентам различные решения производственного процесса и технические консультации по оборудованию.

Результаты производства

Монтаж и ввод в эксплуатацию: Согласно договору, наша компания в указанные сроки безопасно доставит оборудование к месту установки, указанному пользователем, и направит инженеров технической службы для его установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технической службы установит и отладит машину для использования пользователем, гарантируя, что среда на месте установки и ввода в эксплуатацию будет аккуратной, чистой и упорядоченной.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (минимум 5 дней) на территории покупателя или в учебном центре продавца. Ключевые темы включают в себя:
-Контроль использования программного обеспечения -Процедуры включения/выключения питания
-Настройки панели и программного обеспечения
-Базовая чистка и обслуживание машины.
-Устранение типичных аппаратных сбоев.
-Эксплуатационные меры предосторожности
Обслуживание оборудования
-Один год гарантии после окончательной приемки;
-Время ответа службы поддержки клиентов – в течение 24 часов;
-Платный ремонт осуществляется по истечении гарантийного срока.

НЕТ	Имя	Материал	Примечания
1	Панель	Холоднокатаная стальная пластина	Толщина 1,1 мм
2	Конвекционная плита	Холоднокатаная стальная пластина	Толщина 0,3 мм
3	Тип интерфейса		4x интерфейс с внутренней резьбой G 1/2
4	Длина продукта		400-3000 мм
5	Ширина продукта		300/400/500/600/900 мм

Список конфигурации оборудования

НЕТ	Название оборудования	Модель	Количество	Единица
1	Погрузочная машина для панельных ферм	ХД-0-0	1	набор
2	Машина для загрузки и прессования колец с водными каналами	YZJ-0-0	1	набор
3	Токарно-сборочный станок 1	ФЗДЖ-0-0	1	набор
4	Машина для точечной сварки панелей	Ду75-2С	1	набор
5	Портальный многоточечный сварочный аппарат для панелей	10*ДН60-36К	3	набор
6	Машина для точечной сварки конвекционных листов	2*ДН63-4К	1	набор
7	Многоточечная сварочная машина с конвекционным порталом	4*ДН63-16К	3	набор
8	U-образный линейный транспортер	ЗЖГ-0-0	1	набор
9	Машина для сварки швов с двойной головкой по длинной стороне	2*ФВМ300-2С	1	набор
10	Портальный двухголовочный аппарат для сварки коротких боковых швов 1	2*ФВМ300-2С	1	набор
11	Портальный двухголовочный аппарат для сварки коротких боковых швов 2	2*ФВМ300-2С	1	набор
12	Машина для двусторонней очистки и обрезки	XBJ-0-0	1	набор
13	Режущая машина	ДЖСДЖ-0-0	1	набор
14	Четырехугольный станок для дуговой резки	QJJ-0-0	1	набор
15	Токарно-сборочный станок 2	ФЗДЖ-0-0	1	набор
16	Двухголовочный трехходовой автоматический сварочный аппарат	2*МД80-2С	1	набор
17	Автоматический сварочный аппарат с опорным крюком	2*МД40-4К	1	набор
18	Автоматическая машина для определения герметичности под давлением	ДЖСДЖ-0-0	1	набор
19	Разгрузочный конвейер	ССЖ-0-0	1	набор

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение мощности	1600 кВА (фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление источника газа	0,6 МПа
Давление источника воды	0,15 МПа~0,30 МПа
Требования к источнику сжатого воздуха	1000л/мин
Общий расход воды	1200л/мин
Помещаемая в оборудование длина*ширина ок.	60м*10м
