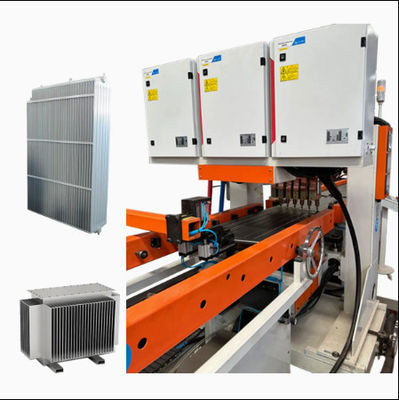

Производственная линия трансформаторного радиатора

Большие изображения : Производственная линия трансформаторного радиатора

Подробная информация о продукте:

Место происхождения:	китайский
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~500000
Упаковывая детали:	Деревянные скобки/деревянные чехлы
Время доставки:	60 ~ 90
Условия оплаты:	L/C, D/A, D/P, T/T

контакт

Производственная линия трансформаторного радиатора

описание

Модель №.:	ФВМ-170КВА	Объем продукции:	линейка продуктов
Сертификация:	ISO, CE, ABS	Послепродажное обслуживание:	гарантия 1 год
Транспортный пакет:	Деревянный ящик	Торговая марка:	ТРИНТФАР
Выделить:	Линия производства радиаторных машин , Производственная линия радиатора трансформатора

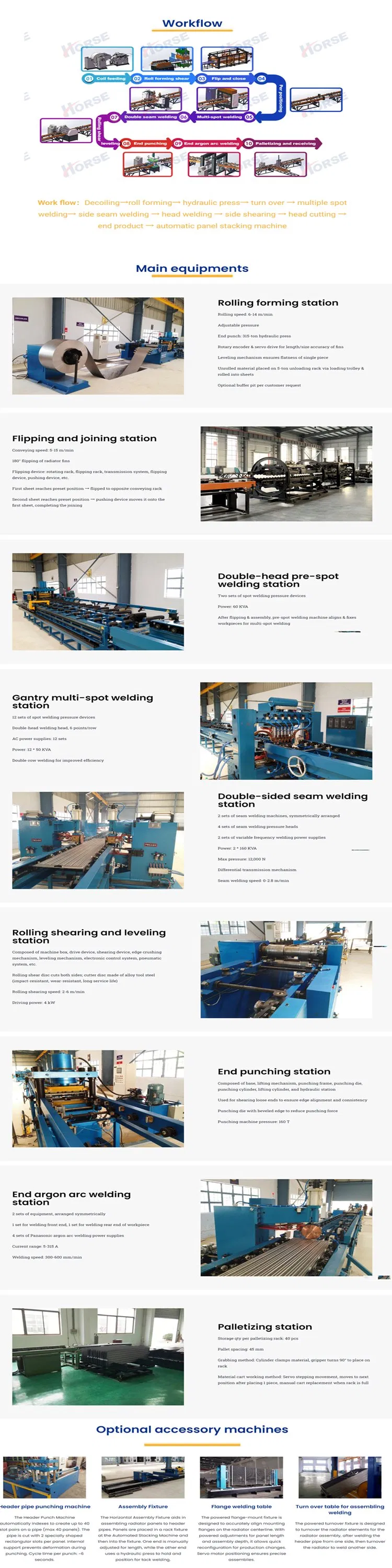

Технологическая цепочка

Производственная линия трансформаторного радиатора 0

Технологическая цепочка:Машина загрузки панельных ферм → Машина загрузки и прессования кольца водяного канала → Машина поворота и сборки 1 → Машина предварительной точечной сварки панелей → Машина многоточечной сварки панелей на портале → Машина предварительной точечной сварки конвекционных листов → Машина многоточечной сварки конвекционных листов на портале → U-образный линейный транспортный конвейер → Машина двусторонней сварки длинных сторон → Машина двусторонней сварки коротких сторон на портале 1 → Машина двусторонней сварки коротких сторон на портале 2 → Машина двусторонней очистки и обрезки → Гильотина → Машина для резки дуг в четырех углах → Машина поворота и сборки 2 → Двухголовочная трехсторонняя автоматическая сварочная машина → Автоматическая сварочная машина для крюков-опор → Автоматическая машина для обнаружения герметичности под давлением → Разгрузочный конвейер
Основное оборудование

Производственная линия трансформаторного радиатора 1

Машина загрузки панельных ферм

Ручная загрузка штабелированных материалов на платформенные вагоны с использованием стрелового крана, с двумя позициями размещения материала с каждой стороны.
Захват фермы автоматически захватывает материалы с обеих сторон пластинчатого вагона и помещает их на конвейерную линию.
Центральный зажимной позиционирующий механизм выравнивает панель на конвейере.
Механизм с сервоприводом перемещает панель к машине предварительной точечной сварки для точечной сварки с обеих сторон.

Машина загрузки и прессования кольца водяного канала

Кольцо водяного канала использует вибрационную подачу с двухколейной системой.
Две прижимные головки с каждой стороны прижимают кольца водяного канала спереди и сзади.
Передача материала осуществляется с помощью роликовой подачи с приводом.

Производственная линия трансформаторного радиатора 2

Машина поворота и сборки

Быстрое и точное переворачивание.
Высококачественные цепи для передачи; редукторный двигатель 400 Вт в качестве привода.
Редукторный двигатель с датчиком для точного позиционирования при повороте.
Автоматическое управление, без ручного вмешательства.
Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям по повороту изделий, обеспечивая безопасную, плавную и эффективную передачу материалов между операциями.

Машина предварительной точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку. Предварительная точечная сварка требуется только для одного ряда. Использует 1 комплект источника питания переменного тока DN75.

Производственная линия трансформаторного радиатора 3

Машина многоточечной сварки панелей на портале

3 машины многоточечной сварки на портале для сварки. Каждый блок имеет 18 комплектов цилиндрических сварочных соединений. Источник питания переменного тока для сварки одного ряда паяных соединений за один раз. Высокоскоростной сервопривод с шаговым двигателем подает захват вперед для подачи пластины водяного канала.

Машина предварительной точечной сварки конвекционных листов

Конвекционный лист вручную загружается на направляющую оснастки. Сварка выполняется с помощью портальной 4-головочной машины предварительной точечной сварки. Материалы вручную подаются в первый ряд предварительно намеченных позиций для сварки. Оборудование автоматически смещается для оставшихся точек сварки.

Производственная линия трансформаторного радиатора 4

Машина многоточечной сварки конвекционных листов на портале

Предварительно заданный путь: Конвекционный лист следует по предварительно заданному пути в направляющую оснастки.
Двухпортальная сварка: 2 многоточечных сварочных аппарата на портале.
Пневматические соединения: 16 комплектов на блок.
Источник питания переменного тока: Переменный ток и односторонний для рядной сварки.
Сервопривод с шаговым двигателем: Высокоскоростной сервопривод с шаговым двигателем подает захват для пластины водяного канала.

U-образный линейный транспортный конвейер

Используйте роликовую конвейерную стойку для транспортировки материалов в U-образной компоновке.
Эффективность использования пространства: U-образная форма экономит пространство, оптимизирует процесс.
Простота эксплуатации: Меньший диапазон работы, удобно, снижает интенсивность.

Производственная линия трансформаторного радиатора 5

Машина двусторонней сварки длинных сторон

Одновременная сварка: Сварка обеих длинных сторон одновременно.
Источник питания: 300 кВА среднечастотного переменного тока для стабильной долгосрочной сварки.

Машина двусторонней сварки коротких сторон на портале 2 комплекта

Используйте среднечастотный источник питания переменного тока для сварки, чтобы обеспечить высокостабильную сварку в течение длительного времени.

Производственная линия трансформаторного радиатора 6

Машина двусторонней очистки и обрезки

Очистка и обрезка сварных изделий по длинной стороне.

Гильотина

Процесс резки: Выполнение резки требуемых материалов.
Материал резца: Белое стальное лезвие.
Метод резки: Резка ножницами.

Производственная линия трансформаторного радиатора 7

Машина для резки дуг в четырех углах

Формирование углов: Обрезать острые углы для формирования закругленных краев.
Материал резца: Белая сталь.
Метод резки: Гидравлическая штамповка.

Двухголовочная трехсторонняя автоматическая сварочная машина

Сварочная мощность: Среднечастотный источник питания MD80.
Поток материала: Двусторонние каналы для стыковки и поворота. Метод транспортировки: Пластинчатая цепь для транспортировки материала в трех направлениях. Автоматическая подача: Захват и позиционирование сварки для точной работы.

Производственная линия трансформаторного радиатора 8

Автоматическая сварочная машина для крюков-опор

Сварочная мощность: Среднечастотный источник питания MD40.
Метод подачи: Штабелирование клипсами для подачи материала.
Загрузка: Пневматический захват загружает материалы в сварочное положение.

Автоматическая машина для обнаружения герметичности под давлением

Испытательное давление: 10 бар.
Метод испытания: Автоматическое испытание под давлением в резервуаре с водой.

Другая информация

Информация о продукте

Технические услуги

Схема U-образной компоновки производственной линии стальных панельных радиаторов

Придерживайтесь клиентоориентированности и предоставляйте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание: Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и услуги технических консультаций по оборудованию.

Результаты производства

Установка и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, чтобы она использовалась, обеспечивая аккуратность, чистоту и порядок на месте установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:
-Использование программного обеспечения управления -Процедуры включения/выключения питания
-Настройки параметров панели и программного обеспечения
-Базовая очистка и техническое обслуживание машины
-Устранение распространенных аппаратных сбоев
-Меры предосторожности при эксплуатации
Техническое обслуживание оборудования
-Гарантия на один год после окончательной приемки;
-Время ответа службы поддержки клиентов составляет не более 24 часов;
-Платный ремонт предоставляется после окончания гарантийного срока.

№	Название	Материал	Примечания
1	Панель	Холоднокатаная стальная пластина	Толщина 1,1 мм
2	Конвекционная пластина	Холоднокатаная стальная пластина	Толщина 0,3 мм
3	Тип интерфейса		4x G 1/2 внутренняя резьба
4	Длина изделия		400-3000 мм
5	Ширина изделия		300/400/500/600/900 мм

Список конфигурации оборудования

№	Название оборудования	Модель	Количество	Единица измерения
1	Машина загрузки панельных ферм	HJ-0-0	1	комплект
2	Машина загрузки и прессования кольца водяного канала	YZJ-0-0	1	комплект
3	Машина поворота и сборки 1	FZJ-0-0	1	комплект
4	Машина предварительной точечной сварки панелей	DN75-2C	1	комплект
5	Машина многоточечной сварки панелей на портале	10*DN60-36C	3	комплект
6	Машина предварительной точечной сварки конвекционных листов	2*DN63-4C	1	комплект
7	Машина многоточечной сварки конвекционных листов на портале	4*DN63-16C	3	комплект
8	U-образный линейный транспортный конвейер	ZJG-0-0	1	комплект
9	Машина двусторонней сварки длинных сторон	2*FVM300-2C	1	комплект
10	Машина двусторонней сварки коротких сторон на портале 1	2*FVM300-2C	1	комплект
11	Машина двусторонней сварки коротких сторон на портале 2	2*FVM300-2C	1	комплект
12	Машина двусторонней очистки и обрезки	XBJ-0-0	1	комплект
13	Гильотина	JCJ-0-0	1	комплект
14	Машина для резки дуг в четырех углах	QJJ-0-0	1	комплект
15	Машина поворота и сборки 2	FZJ-0-0	1	комплект
16	Двухголовочная трехсторонняя автоматическая сварочная машина	2*MD80-2C	1	комплект
17	Автоматическая сварочная машина для крюков-опор	2*MD40-4C	1	комплект
18	Автоматическая машина для обнаружения герметичности под давлением	JCJ-0-0	1	комплект
19	Разгрузочный конвейер	SSJ-0-0	1	комплект

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение электроэнергии	1600 кВА (Фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление газового источника	0,6 МПа
Давление источника воды	0,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха	1000 л/мин
Общий расход воды	1200 л/мин
Приблизительная длина*ширина занимаемой площади оборудования	60 м * 10 м
