Главная страница ПродукцияПроизводственная линия для трансформатора радиатора

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Сертификация
Китай Shanghai Trintfar Intelligent Equipment Co., Ltd. Сертификаты
Китай Shanghai Trintfar Intelligent Equipment Co., Ltd. Сертификаты
Просмотрения клиента
Вы также можете связаться с моим адресом электронной почты или WhatsApp. С нетерпением жду вашего ответа. sales-ftt@trintfar.cn WhatsApp: +86 15216883036 Shanghai Trintfar Intelligent Equipment Co. Ltd. (Шанхай Тринтфар Интеллектуальное оборудование ООО)

—— Дорогие друзья.

Оставьте нам сообщение

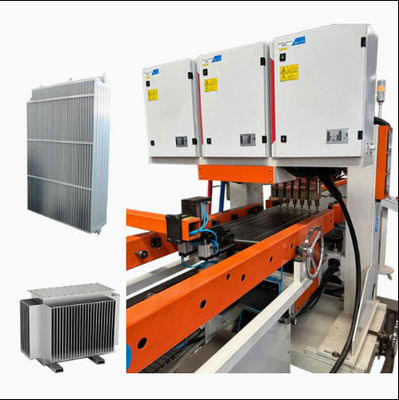

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

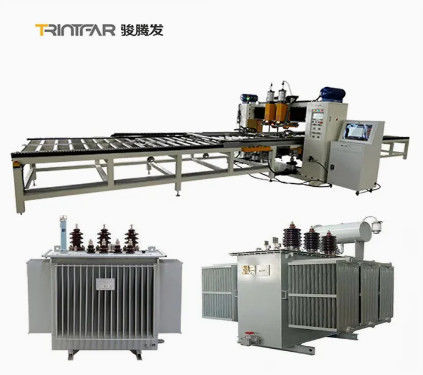

Большие изображения :  Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~80000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 90~120
Условия оплаты: Аккредитив, безотзывный аккредитив, документы против акцепта, документы против платежа, банковский п

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

описание
Automatic Production Line: Comprehensive Flexible Production: Intelligent Manufacturing
Automation: Automation Warranty: 1 Year Warranty
Specification: other Производство: Китай
Production Scope: Product Line Сертификация: ISO, CE, ABS

Рабочий процесс

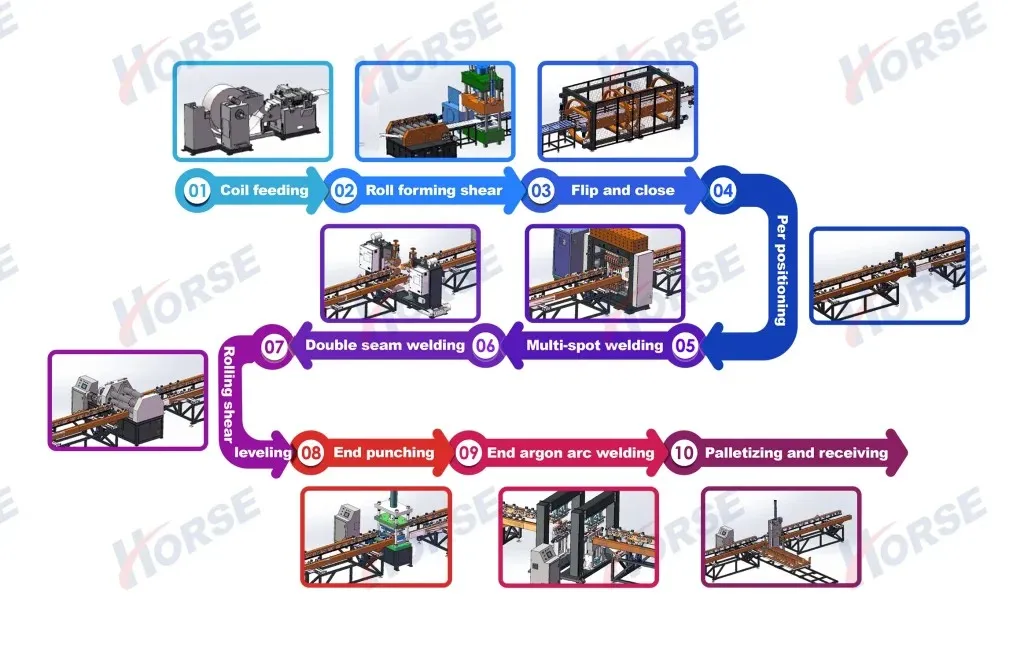

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 0Поток работ:Отмотка→Оформление рулонов→Гидравлическая пресса→Превращение → Многократная точечная сварка→Сбоковая сварка → Сварка с шва → Сварка головы → Боковая стрижка → Резка головы → Конечный продукт → Автоматическая панельная складная машина


Основное оборудование

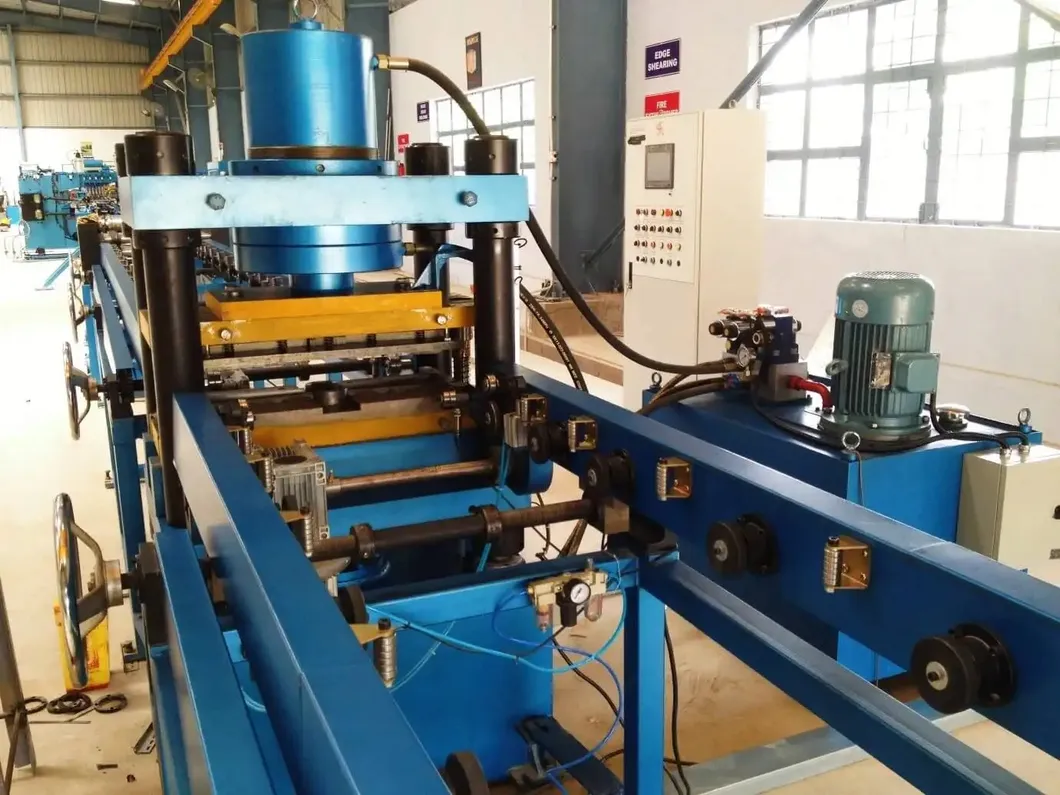

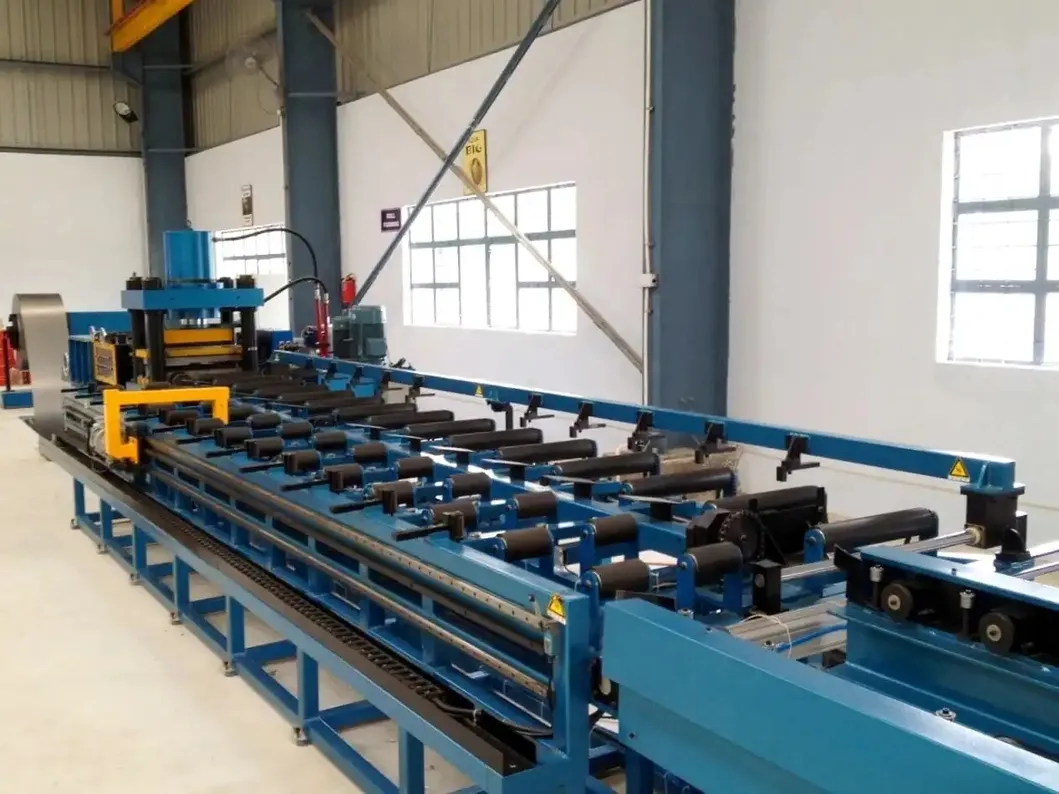

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 1 Станция формирования проката

Скорость проката: 6-14 м/мин

Регулируемое давление

Конечный удар: 315-тонный гидравлический пресс

Ротационный кодер и сервопривод для точности длины/размера плавников

Механизм выравнивания обеспечивает плоскость одной части

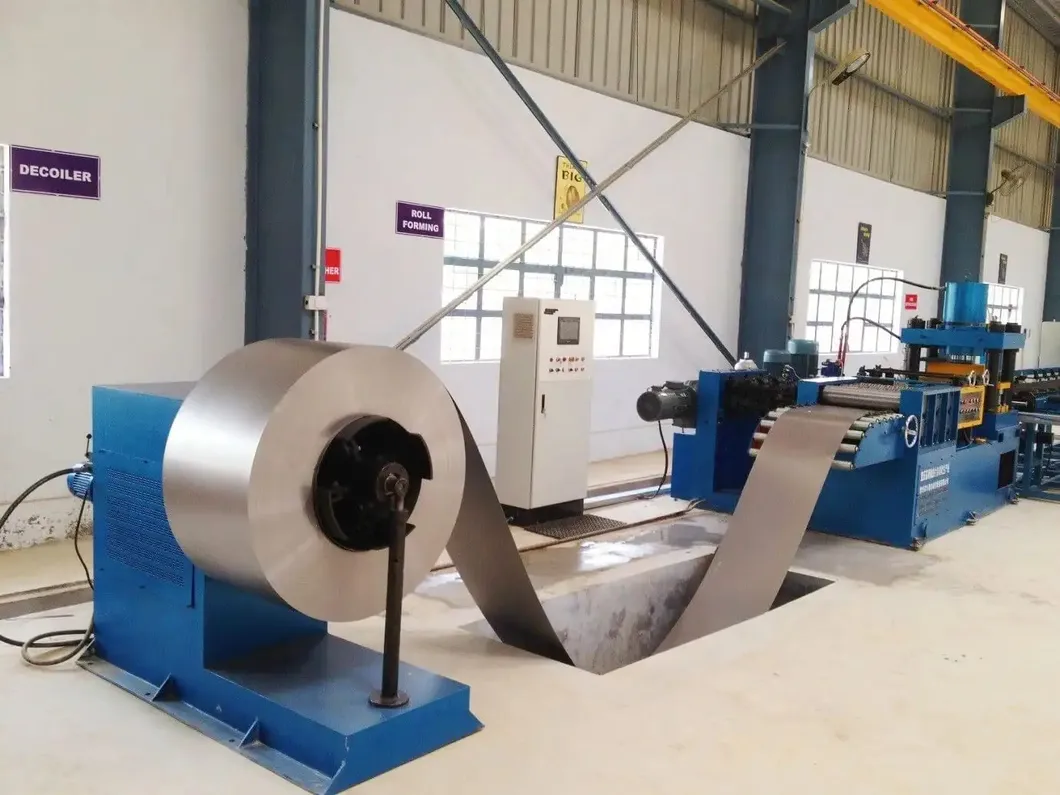

Не прокатанный материал, помещенный на 5-тонную стойку разгрузки через погрузочную тележку и прокатанный в листы

Факультативный буфер по запросу клиента

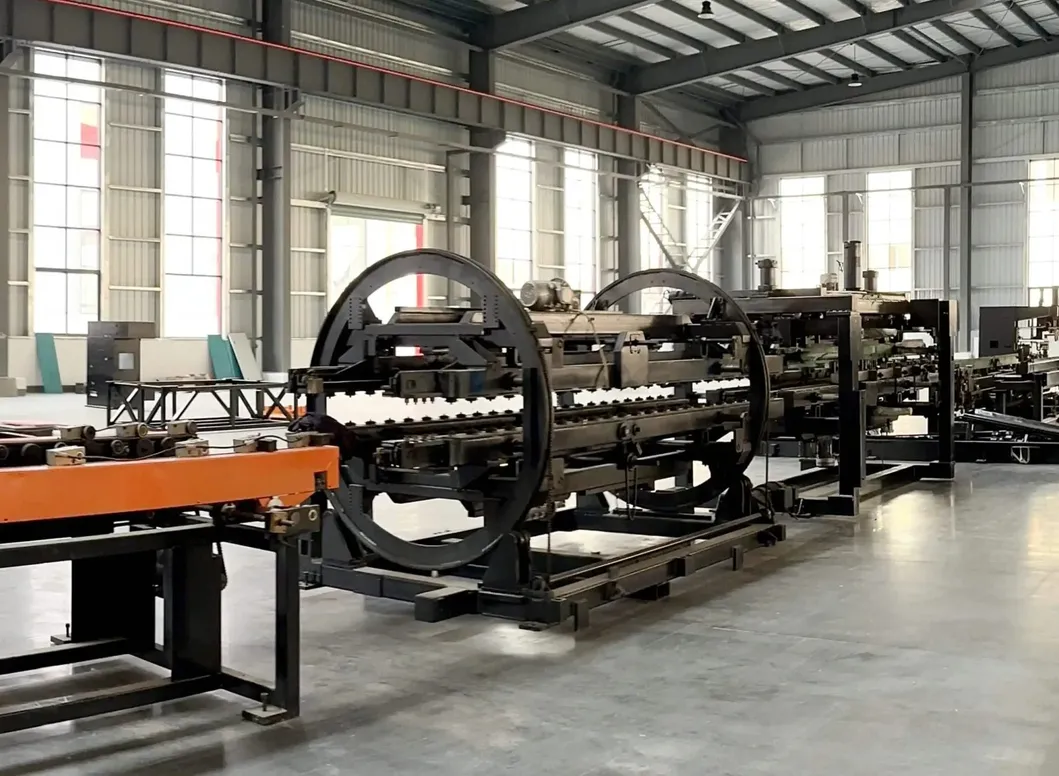

Станция переворачивания и соединения

Скорость транспортировки: 5-15 м/мин

180° перевертывание плавников радиатора

Устройство переворачивания: вращающаяся стойка, переворачивающийся стойка, система передачи, переворачивающее устройство, толкающее устройство и т.д.

Первый лист достигает предварительно установленного положения → перевернулся на противоположную транспортную стойку

Второй лист достигает предварительно установленного положения → толкающее устройство перемещает его на первый лист, завершая соединение
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 2
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 3 Двухглавные станции предварительной точечной сварки

Два набора устройств для точечной сварки под давлением

Мощность: 60 кВА

После переворачивания и сборки, предварительная сварочная машина выравнивает и фиксирует заготовки для многоточечной сварки

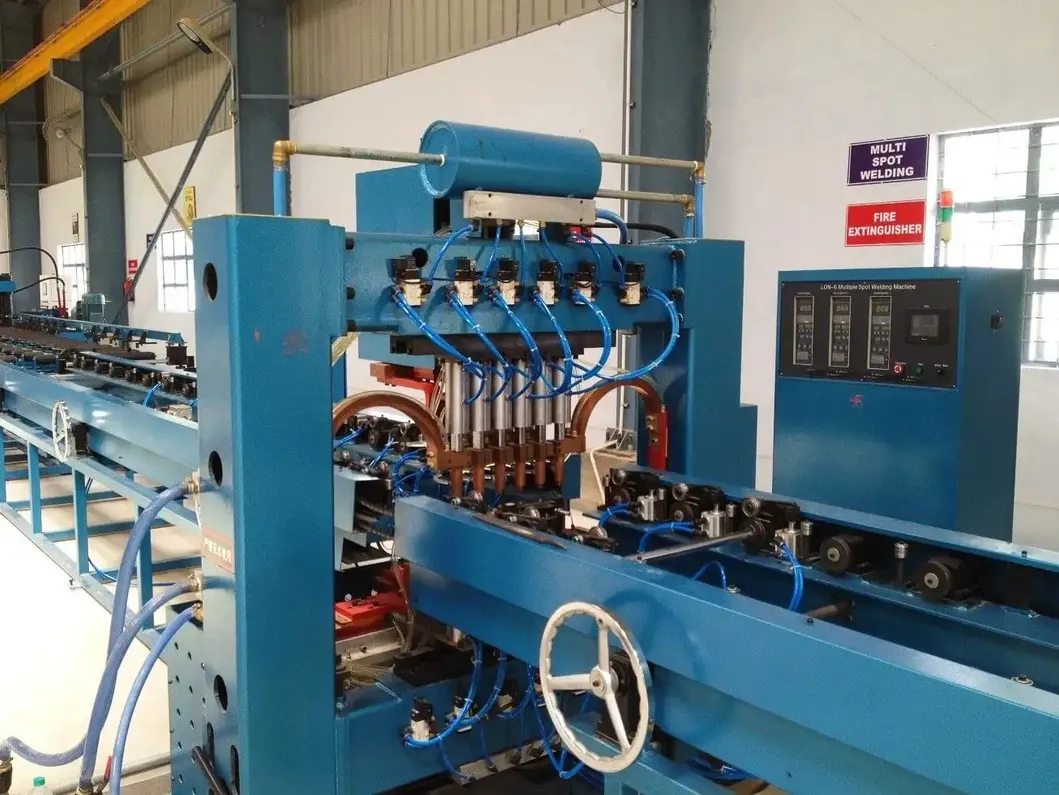

Многоточечная сварочная станция с гарантией

12 комплектов приборов для точечной сварки под давлением

Заварительная головка с двойной головкой, 6 пунктов на ряд

Электрические источники переменного тока: 12 комплектов

Мощность: 12 * 50 КВА

Двухрядная сварка для повышения эффективности
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 4

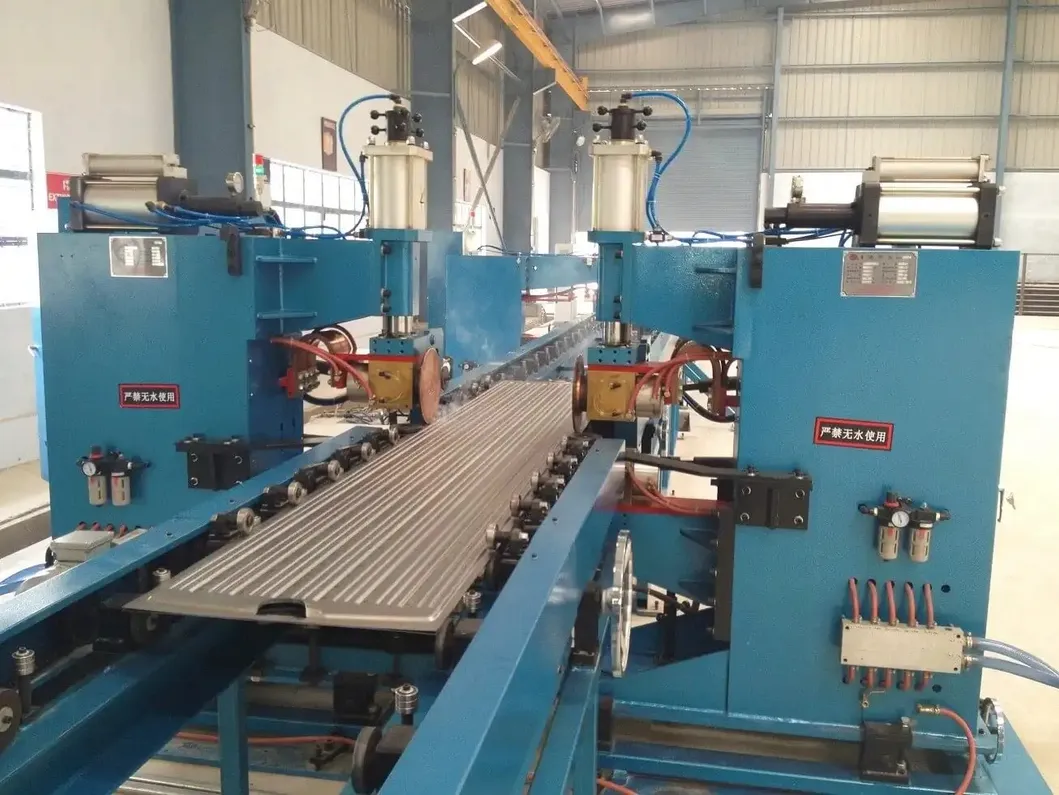

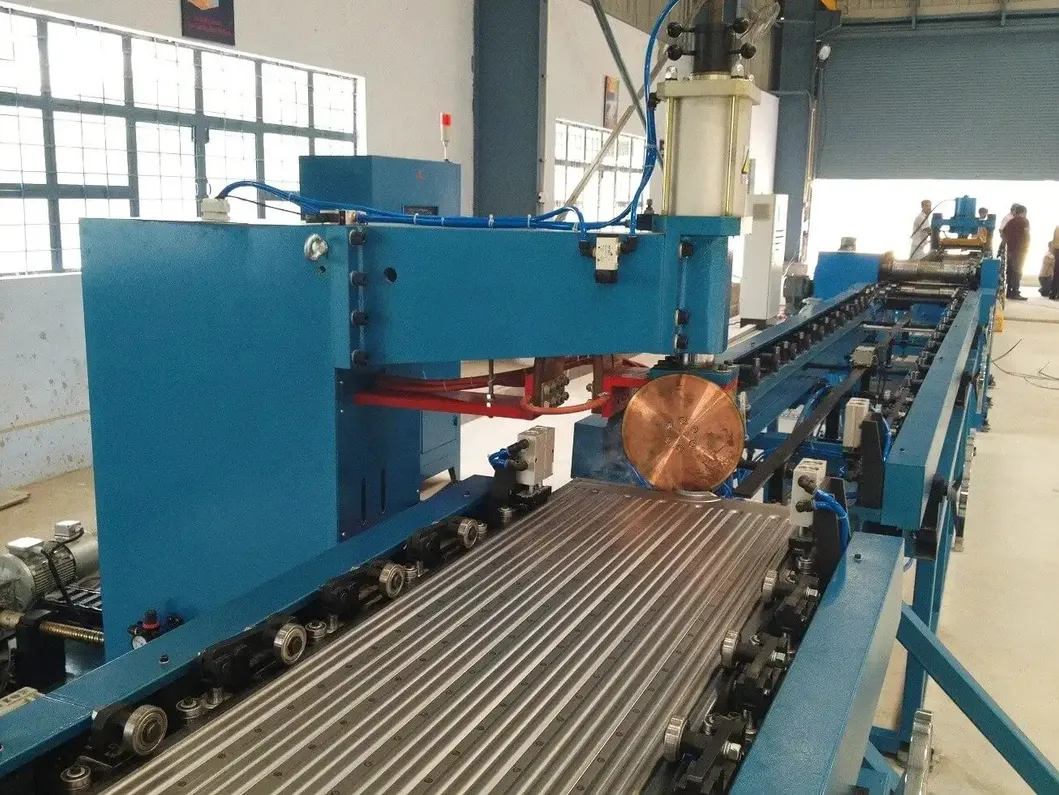

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 5 Двухсторонние станции сварки швов

2 комплекта сварных станков, расположенных симметрично

4 комплекта сварных голов под давлением

2 комплекта источников питания для сварки с переменной частотой

Мощность: 2 * 160 КВА

Максимальное давление: 12 000 Н

Механизм дифференциальной передачи

Скорость сварки швов: 0-2,8 м/мин

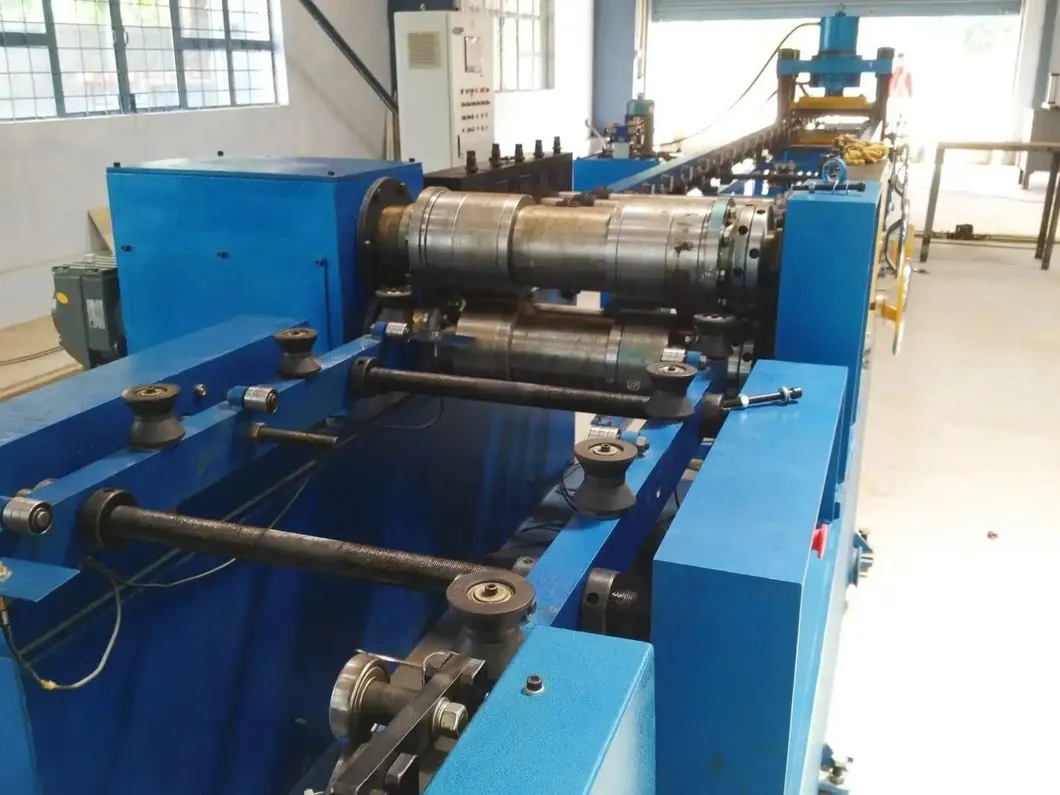

Станции для подстрижки и выравнивания

Состоит из механической коробки, привода, режущего устройства, механизма дробления краев, нивелирующего механизма, электронной системы управления, пневматической системы и т.д.

Диски для резки с обеих сторон; диски для резки из сплава инструментальной стали (устойчивые к ударам, износоустойчивые, длительный срок службы)

Скорость проката: 2-6 м/мин.

Мощность привода: 4 kW
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 6
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 7 Конечная пункционная станция

Состоит из основания, подъемного механизма, пробивной рамы, пробивной формулы, пробивного цилиндра, подъемного цилиндра и гидравлической станции

Используется для стрижки свободных концов, чтобы обеспечить выровненность и консистенцию краев

Ударная матрица с закрученным краем для уменьшения ударной силы

Давление перфорационной машины: 160 т
Станция сварки аргоновой дуги конца

2 комплекта оборудования, расположенных симметрично

1 комплект для сварки переднего конца, 1 комплект для сварки заднего конца заготовки

4 комплекта батарей для аргоновой сварки Panasonic

Диапазон тока: 5-315 А

Скорость сварки: 300-600 мм/мин
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 8

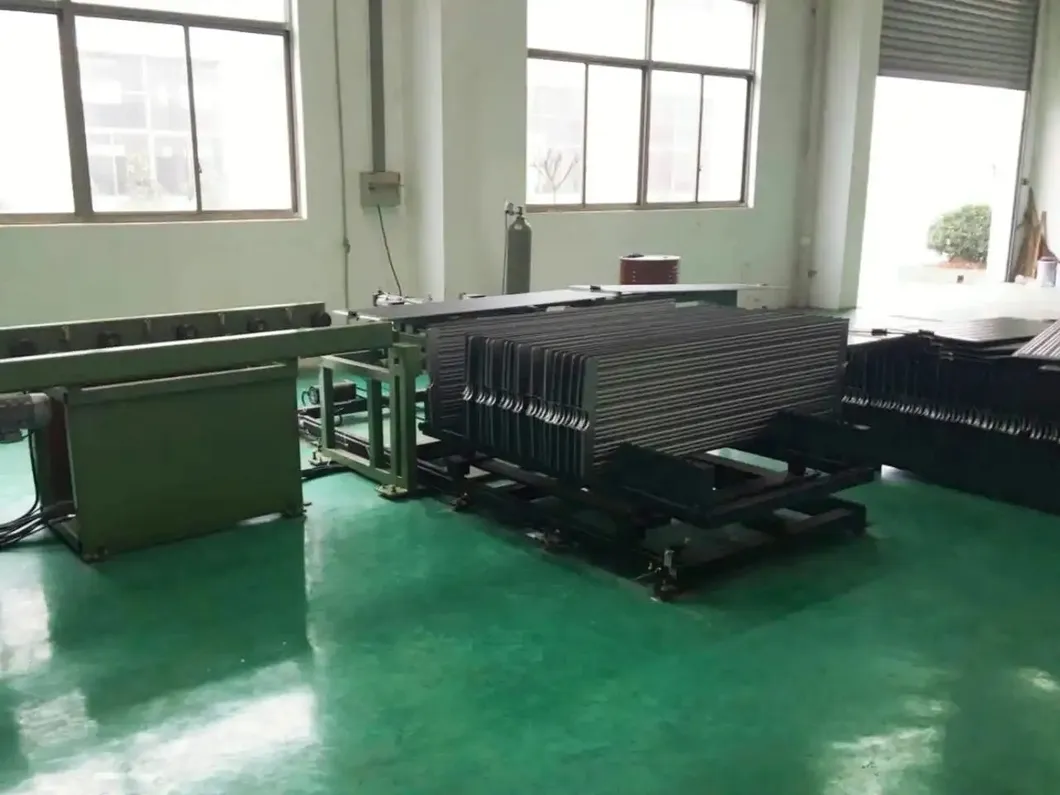

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 9 Станция паллитации

Количество хранения на палетную стойку: 40 шт.

Расстояние между поддонами: 45 мм

Способ захвата: материал для сцепления цилиндров, сцепление поворачивается на 90°, чтобы поставить на стойку

Метод работы тележки материала: Сервостепенное движение, перемещение в следующее положение после размещения 1 части, ручная замена тележки при заполнении стойки



Машины для дополнительного оборудования

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 10 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 11 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 12 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 13

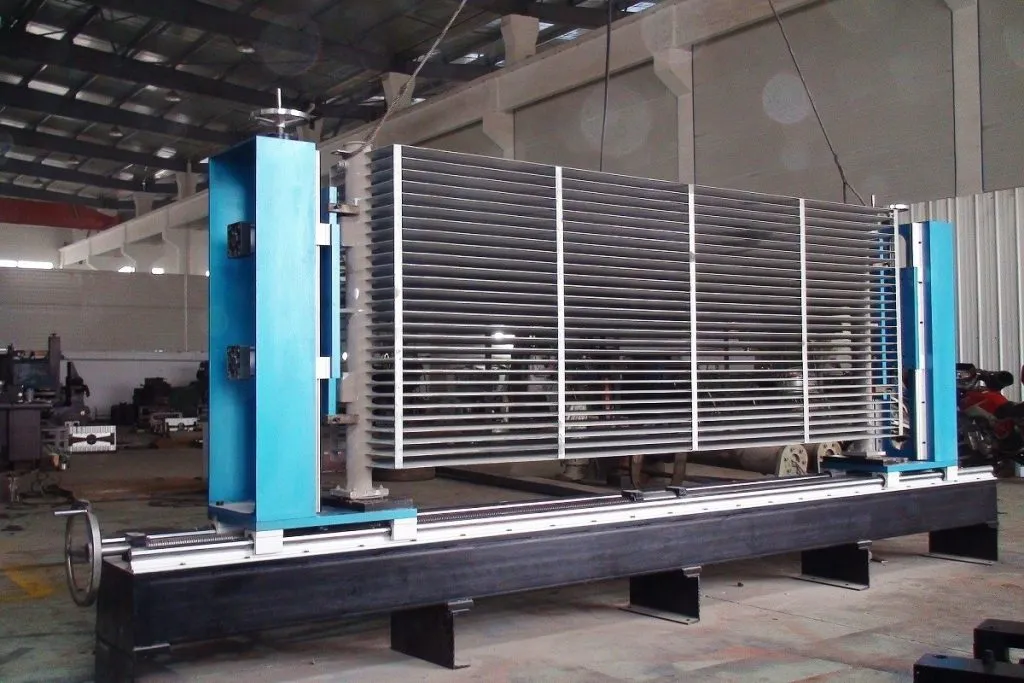

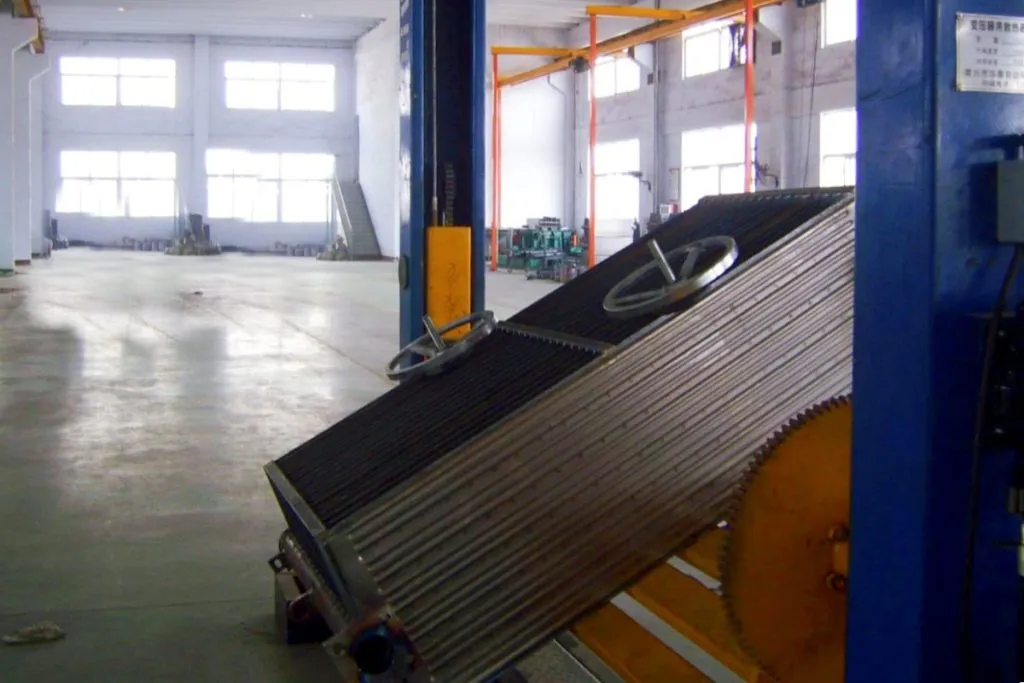

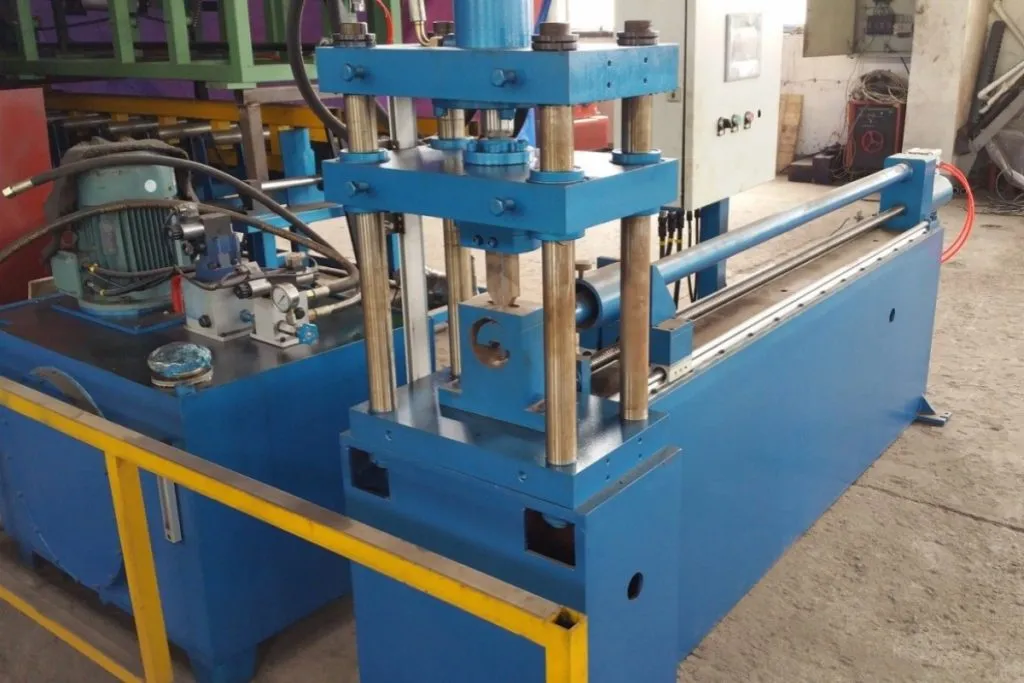

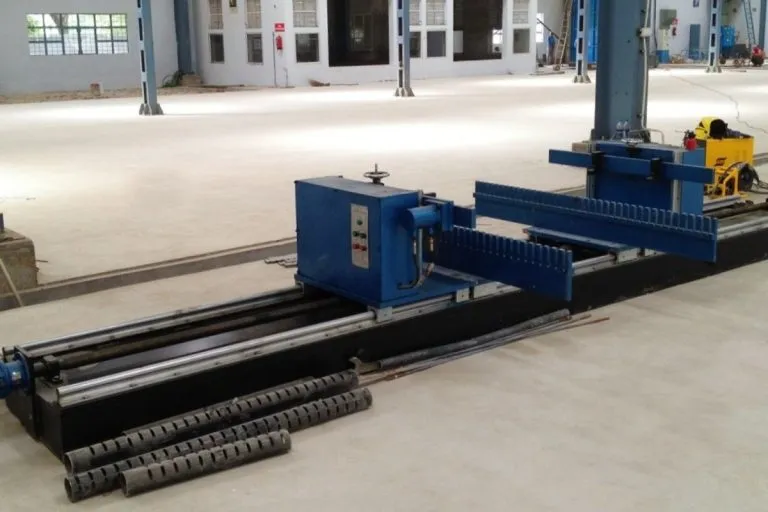

Машины для перфорации труб Установка сборки Стол для сварки фланцев Перевернуть стол для сборки сварки
Заголовок Punch Machine автоматически индексирует, чтобы создать до 40 пар слотов на трубе (максимум 40 панелей).Внутренняя поддержка предотвращает деформацию при проколкеВремя цикла за удар: ~6 секунд. Горизонтальная сборка помогает в сборке панелей радиатора к головным трубам.Один конец регулируется вручную по длине, в то время как другой конец использует гидравлический пресс для удержания и позиционирования для сварки штанги. Мощный фланцевый монтаж предназначен для точного выравнивания фланцев на центральной линии радиатора.Это позволяет быстро перестраиваться для изменений в производствеПозиционирование сервомотора обеспечивает точные сборы. Установка с приводом для вращения предназначена для вращения элементов радиатора для радиаторной сборки, после сварки головной трубы с одной стороны, а затем вращения радиатора для сварки другой стороны.



Прочая информация

Подробная информация о продукции Технические услуги
Производственная линия Trintfar Horse Transformer Radiator Fin отвечает международным стандартам и предлагает более экономичную и конкурентоспособную цену. Придерживайтесь ориентации на клиента и предоставляйте своей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и обслуживание.

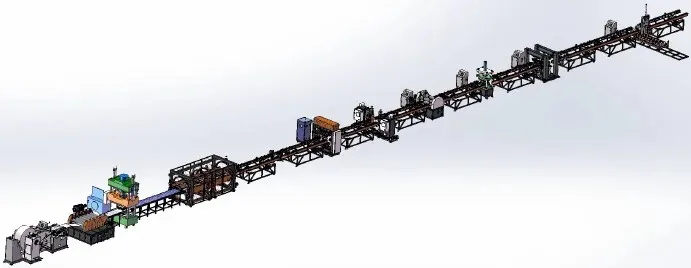

Полностью автоматический трансформатор радиатор фин производственной линииСхема планировки

Предпродажная служба: Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и технические консультационные услуги для оборудования.

Установка и ввод в эксплуатацию: Согласно контракту, наша компания будет безопасно транспортировать оборудование на место установки, назначенное пользователем в течение указанного времени,и отправить инженеров технического обслуживания установить его на месте. Когда пользователь имеет основные установки и ввода в эксплуатацию запасных частей, инженер технического обслуживания будет устанавливать и отладки машины для пользователя использовать,обеспечение чистоты среды установки и ввода в эксплуатацию, чисто и упорядоченно.

Послепродажное обучение: Предприятие предлагает бесплатные технические курсы обучения (минимум 5 дней) на месте покупателя или в учебном центре продавца.

  • - Контроль использования программного обеспечения
  • - Процедуры включения/выключения
  • - Настройки панели и программных параметров
  • -Основная очистка и обслуживание машин
  • -Управление распространенными сбоями оборудования
  • - Операционные меры предосторожности

Содержание оборудования

  • - Годовая гарантия после окончательного принятия;
  • - Время ответа обслуживания клиентов составляет 24 часа;
  • - Заплаченный ремонт предоставляется после гарантийного периода.
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 14
Результаты производства
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 15


Список конфигураций оборудования

Нет, нет. Имя Модель Количество Единица
1 Автоматическая машина для разворачивания FJJ-0-0 1 Установлено
2 Машины для обработки шлифов CXJ-0-0 1 Установлено
3 Машины для поворота и сборки FZJ-0-0 1 Установлено
4 Машины для предварительной точечной сварки с двумя головами DN60-2C 1 Единица
5 Машины для сварки на месте с 12-главой гаммой LM-12C 1 Единица
6 Машины для сварки с двусторонним швом 2*FVM160-2C 1 Единица
7 Машины для проката и выравнивания JPJ-0-0 1 Единица
8 Машины для перфорации концов CQJ-0-0 1 Единица
9 Машины для сварки аргоновой дуги YHH-4C 2 Единица
10 Машины для складирования готовой продукции MDJ-0-0 1 Единица
11 Конвейерная стойка SSJ-0-0 10 Единица

Система управления Список

Пневматика Воздушная атака.
Контроль Mitsubishi или Siemens
Сервосистемы Яскава
Линейные подшипники и приводы THK
Гидравлические Ючи
Электрические Шнайдер, Сименс
