Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя

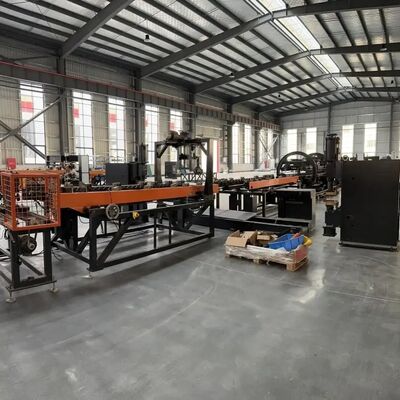

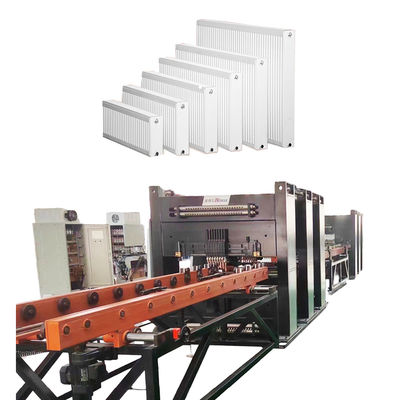

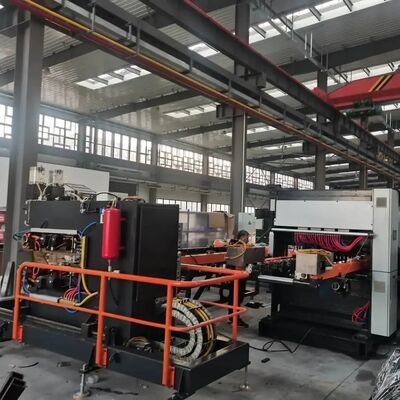

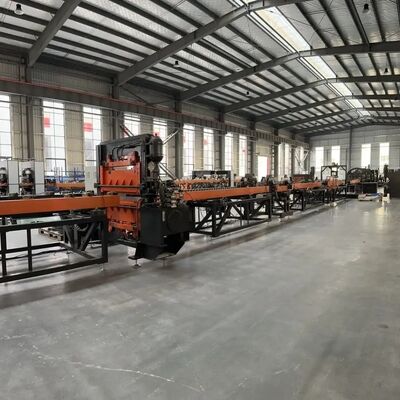

Большие изображения : Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~500000
Упаковывая детали:	Деревянные кронштейны/деревянные чехлы
Время доставки:	60 ~ 90
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т

контакт

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя

описание

Модель №.:	ФВМ-170КВА	Объем продукции:	линейка продуктов
Сертификация:	ISO, CE, ABS	Послепродажное обслуживание:	гарантия 1 год
Транспортный пакет:	деревянный ящик	Торговая марка:	ТРИНТФАР

Технологический процесс

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 0

Технологический процесс:Машина загрузки панельных ферм → Машина загрузки и прессования кольца водяного канала → Машина поворота и сборки 1 → Машина предварительной точечной сварки панелей → Машина многоточечной сварки панелей на портале → Машина предварительной точечной сварки конвекционных листов → Машина многоточечной сварки конвекционных листов на портале → U-образный линейный транспортный конвейер → Двухголовочная машина стыковой сварки длинной стороны → Двухголовочная машина стыковой сварки короткой стороны на портале 1 → Двухголовочная машина стыковой сварки короткой стороны на портале 2 → Машина двухсторонней очистки и обрезки → Гильотина → Машина для резки дуг в четырех углах → Машина поворота и сборки 2 → Двухголовочная трехсторонняя автоматическая сварочная машина → Автоматическая сварочная машина для крюков-опор → Автоматическая машина для обнаружения герметичности под давлением → Разгрузочный конвейер
Основное оборудование

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 1

Машина загрузки панельных ферм

Ручная загрузка штабелированных материалов на платформенные вагоны с использованием стрелового крана, с двумя позициями размещения материала с каждой стороны.
Захват фермы автоматически захватывает материалы с обеих сторон пластинчатого вагона и помещает их на конвейерную линию.
Центральный зажимной позиционирующий механизм выравнивает панель на конвейере.
Механизм с сервоприводом перемещает панель к машине предварительной точечной сварки для точечной сварки с обеих сторон.

Машина загрузки и прессования кольца водяного канала

Кольцо водяного канала использует вибрационную подачу с двухколейной системой.
Две прижимные головки с каждой стороны прижимают кольца водяного канала спереди и сзади.
Передача материала осуществляется с помощью роликовой подачи с приводом.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 2

Машина поворота и сборки

Быстрое и точное переворачивание.
Высококачественные цепи для передачи; редукторный двигатель 400 Вт в качестве привода.
Редукторный двигатель с датчиком для точного позиционирования при повороте.
Автоматическое управление, без ручного вмешательства.
Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям по повороту изделий, обеспечивая безопасную, плавную и эффективную передачу материалов между операциями.

Машина предварительной точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку. Предварительная точечная сварка требуется только для одного ряда. Использует 1 комплект источника питания переменного тока DN75.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 3

Машина многоточечной сварки панелей на портале

3 машины многоточечной сварки на портале для сварки. Каждый блок имеет 18 комплектов цилиндрических сварочных соединений. Источник питания переменного тока для сварки одного ряда паяных соединений за один раз. Высокоскоростной сервоприводный шаговый двигатель подает захват вперед для подачи пластины водяного канала.

Машина предварительной точечной сварки конвекционных листов

Конвекционный лист вручную загружается в направляющую оснастки. Сварка выполняется с помощью портальной 4-головочной машины предварительной точечной сварки. Материалы вручную подаются в первый ряд предварительно отмеченных позиций для сварки. Оборудование автоматически смещается для оставшихся точек сварки.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 4

Машина многоточечной сварки конвекционных листов на портале

Предустановленный путь: Конвекционный лист следует по предустановленному пути в направляющую оснастки.
Двухпортальная сварка: 2 многоточечных сварочных аппарата на портале.
Пневматические соединения: 16 комплектов на блок.
Источник питания переменного тока: Переменный ток и односторонний для рядной сварки.
Сервоприводный шаговый двигатель: Высокоскоростной сервоприводный шаговый двигатель подает захват для пластины водяного канала.

U-образный линейный транспортный конвейер

Используйте роликовую конвейерную стойку для транспортировки материалов в U-образной компоновке.
Эффективность использования пространства: U-образная форма экономит пространство, оптимизирует процесс.
Простота эксплуатации: Меньший диапазон работы для рабочих, удобно, снижает интенсивность.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 5

Двухголовочная машина стыковой сварки длинной стороны

Одновременная сварка: Сварка обеих длинных сторон одновременно.
Источник питания: 300 кВА среднечастотного переменного тока для стабильной долгосрочной сварки.

Двухголовочная машина стыковой сварки короткой стороны на портале 2 комплекта

Используйте среднечастотный источник питания переменного тока для сварки, чтобы обеспечить высокостабильную сварку в течение длительного времени.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 6

Машина двухсторонней очистки и обрезки

Очистка и обрезка изделий, сваренных по длинной стороне.

Гильотина

Процесс резки: Выполнение резки требуемых материалов.
Материал резца: Белая стальная пластина.
Метод резки: Резка ножницами.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 7

Машина для резки дуг в четырех углах

Формирование углов: Обрезать острые углы для формирования закругленных краев.
Материал резца: Белая сталь.
Метод резки: Гидравлическая штамповка.

Двухголовочная трехсторонняя автоматическая сварочная машина

Сварочная мощность: Среднечастотный источник питания MD80.
Поток материала: Двусторонние каналы для стыковки и поворота. Метод транспортировки: Пластинчатая цепь для транспортировки материала в трех направлениях. Автоматическая подача: Захват и позиционирование сварки для точной работы.

Автоматическая линия по загрузке и разгрузке и полностью автоматическая линия по производству стальных пластин радиатора и охладителя 8

Автоматическая сварочная машина для крюков-опор

Сварочная мощность: Среднечастотный источник питания MD40.
Метод подачи: Штабелирование клипсами для подачи материала.
Загрузка: Пневматический захват загружает материалы в сварочное положение.

Автоматическая машина для обнаружения герметичности под давлением

Испытательное давление: 10 бар.
Метод испытания: Автоматическое испытание под давлением в резервуаре с водой.

Другая информация

Информация о продукте

Технические услуги

Схема U-образной компоновки производственной линии стальных панельных радиаторов

Придерживайтесь клиентоориентированности и предоставьте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание: До подписания контракта компания предоставляет клиентам различные решения производственных процессов и услуги технических консультаций по оборудованию.

Результаты производства

Установка и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, чтобы она использовалась, обеспечивая аккуратную, чистую и упорядоченную среду на месте установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:
-Использование программного обеспечения управления -Процедуры включения/выключения питания
-Настройки параметров панели и программного обеспечения
-Базовая очистка и техническое обслуживание машины
-Устранение распространенных аппаратных сбоев
-Меры предосторожности при эксплуатации
Техническое обслуживание оборудования
-Гарантия на один год после окончательной приемки;
-Время ответа службы поддержки клиентов составляет не более 24 часов;
-Платный ремонт предоставляется после окончания гарантийного срока.

№	Название	Материал	Примечания
1	Панель	Холоднокатаная стальная пластина	Толщина 1,1 мм
2	Конвекционная пластина	Холоднокатаная стальная пластина	Толщина 0,3 мм
3	Тип интерфейса		4x G 1/2 внутренняя резьба
4	Длина изделия		400-3000 мм
5	Ширина изделия		300/400/500/600/900 мм

Список конфигурации оборудования

№	Название оборудования	Модель	Количество	Единица измерения
1	Машина загрузки панельных ферм	HJ-0-0	1	комплект
2	Машина загрузки и прессования кольца водяного канала	YZJ-0-0	1	комплект
3	Машина поворота и сборки 1	FZJ-0-0	1	комплект
4	Машина предварительной точечной сварки панелей	DN75-2C	1	комплект
5	Машина многоточечной сварки панелей на портале	10*DN60-36C	3	комплект
6	Машина предварительной точечной сварки конвекционных листов	2*DN63-4C	1	комплект
7	Машина многоточечной сварки конвекционных листов на портале	4*DN63-16C	3	комплект
8	U-образный линейный транспортный конвейер	ZJG-0-0	1	комплект
9	Двухголовочная машина стыковой сварки длинной стороны	2*FVM300-2C	1	комплект
10	Двухголовочная машина стыковой сварки короткой стороны на портале 1	2*FVM300-2C	1	комплект
11	Двухголовочная машина стыковой сварки короткой стороны на портале 2	2*FVM300-2C	1	комплект
12	Машина двухсторонней очистки и обрезки	XBJ-0-0	1	комплект
13	Гильотина	JCJ-0-0	1	комплект
14	Машина для резки дуг в четырех углах	QJJ-0-0	1	комплект
15	Машина поворота и сборки 2	FZJ-0-0	1	комплект
16	Двухголовочная трехсторонняя автоматическая сварочная машина	2*MD80-2C	1	комплект
17	Автоматическая сварочная машина для крюков-опор	2*MD40-4C	1	комплект
18	Автоматическая машина для обнаружения герметичности под давлением	JCJ-0-0	1	комплект
19	Разгрузочный конвейер	SSJ-0-0	1	комплект

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение электроэнергии	1600 кВА (Фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление источника газа	0,6 МПа
Давление источника воды	0,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха	1000 л/мин
Общий расход воды	1200 л/мин
Занимаемая длина*ширина оборудования прибл.	60 м * 10 м
