Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия
Cooling Corrugated Fin Walls Distribution Power Transformer Oil Immersed Radiator Fin Automatic Welding Production Line
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Большие изображения :  Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~80000
Упаковывая детали: Деревянные скобки/деревянные чехлы
Время доставки: 90 ~ 120
Условия оплаты: L/C, D/A, D/P, T/T
контакт

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

описание
Конфигурация емкости: 60 штук/час (на основе 2 млн. продуктов) Операторы: 1 Человек
Зона оборудования: 65м *6.5м*2м (Д*Ш*В) Распределение энергии оборудования: 330 кВА

Технологический процесс

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 0

Технологический процесс: Размотка→формовка→гидравлический пресс→переворот→многоточечная сварка→сварка бокового шва→сварка головки→боковая резка→резка головки→конечный продукт→автоматическая машина штабелирования панелей
Основное оборудование



Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 1 Станция формовки

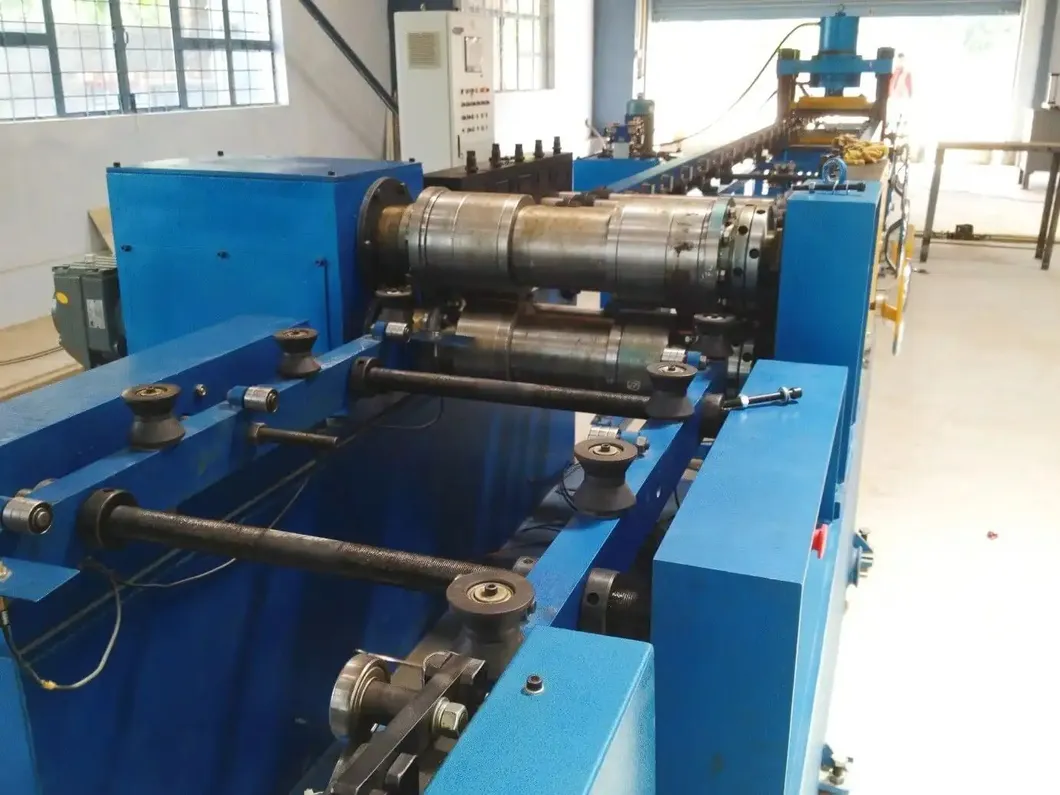

Скорость формовки: 6-14 м/мин

Регулируемое давление

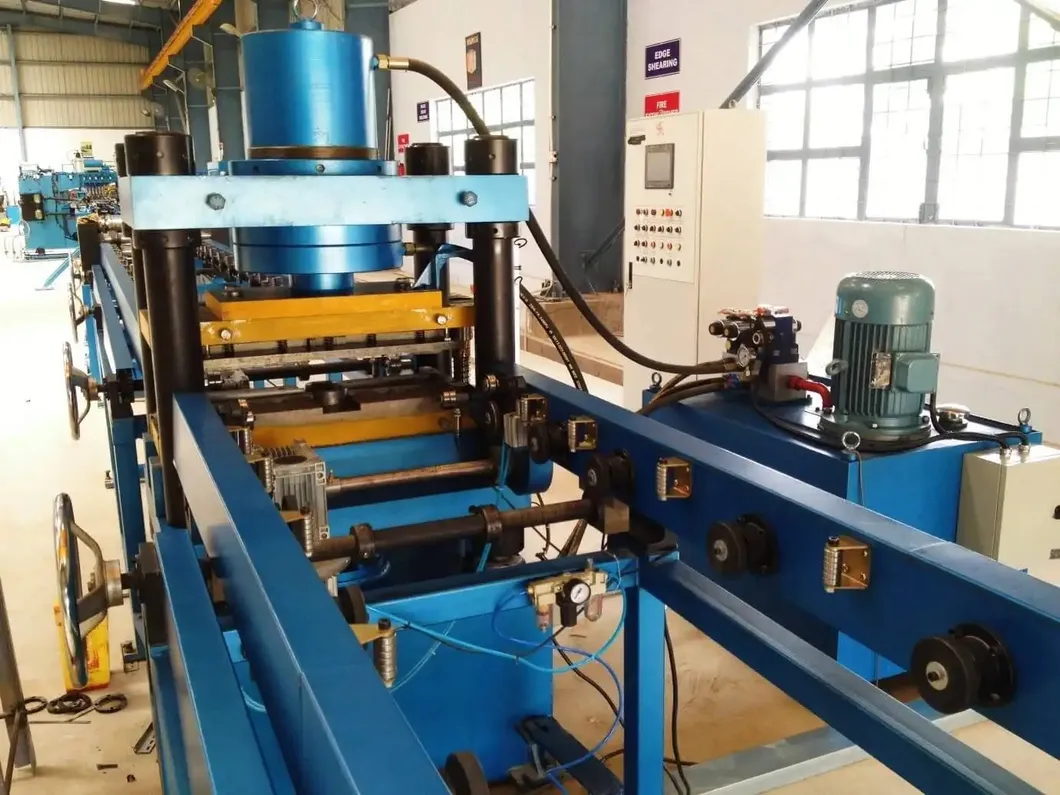

Торцевой пресс: гидравлический пресс на 315 тонн

Роторный энкодер и сервопривод для точности длины/размера ребер

Механизм выравнивания обеспечивает плоскостность отдельной детали

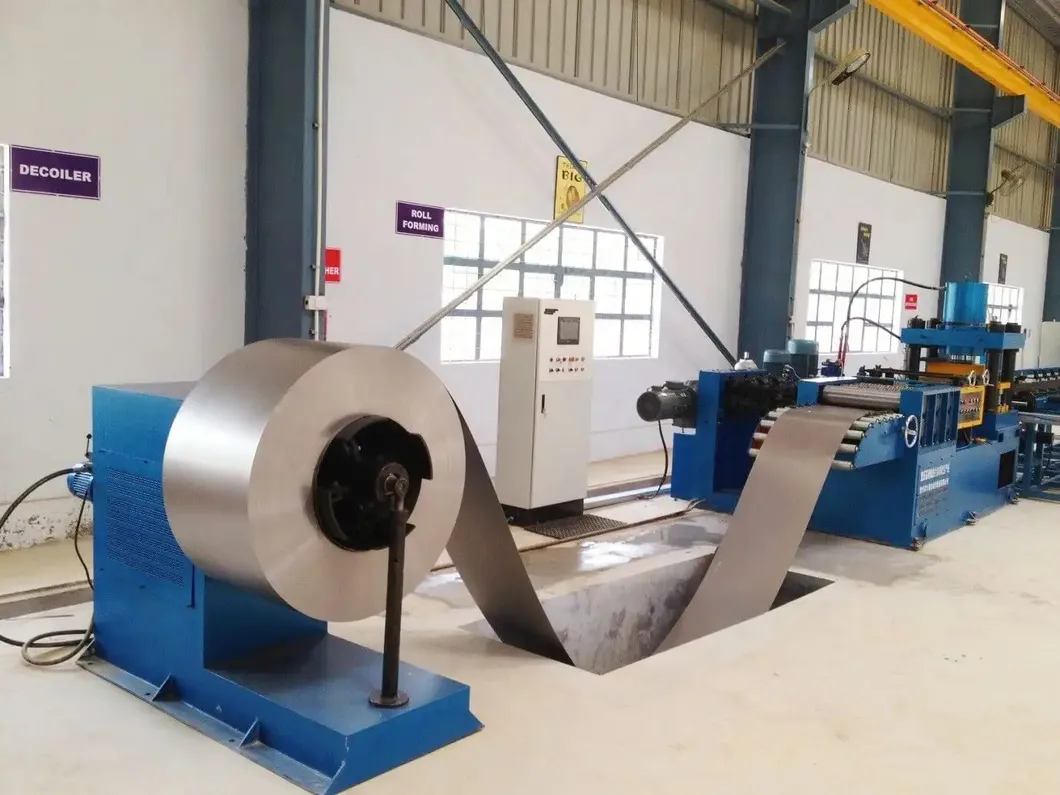

Размотанный материал помещается на разгрузочную стойку грузоподъемностью 5 тонн с помощью загрузочной тележки и закатывается в листы

Опциональная буферная яма по запросу заказчика

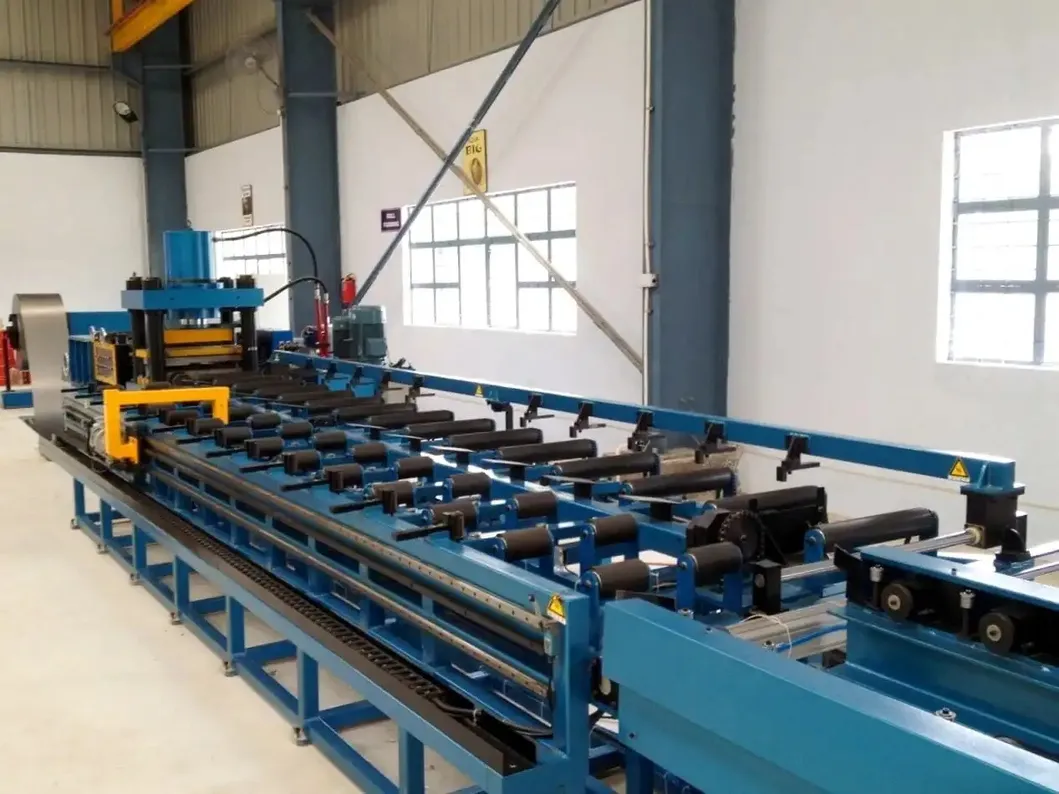

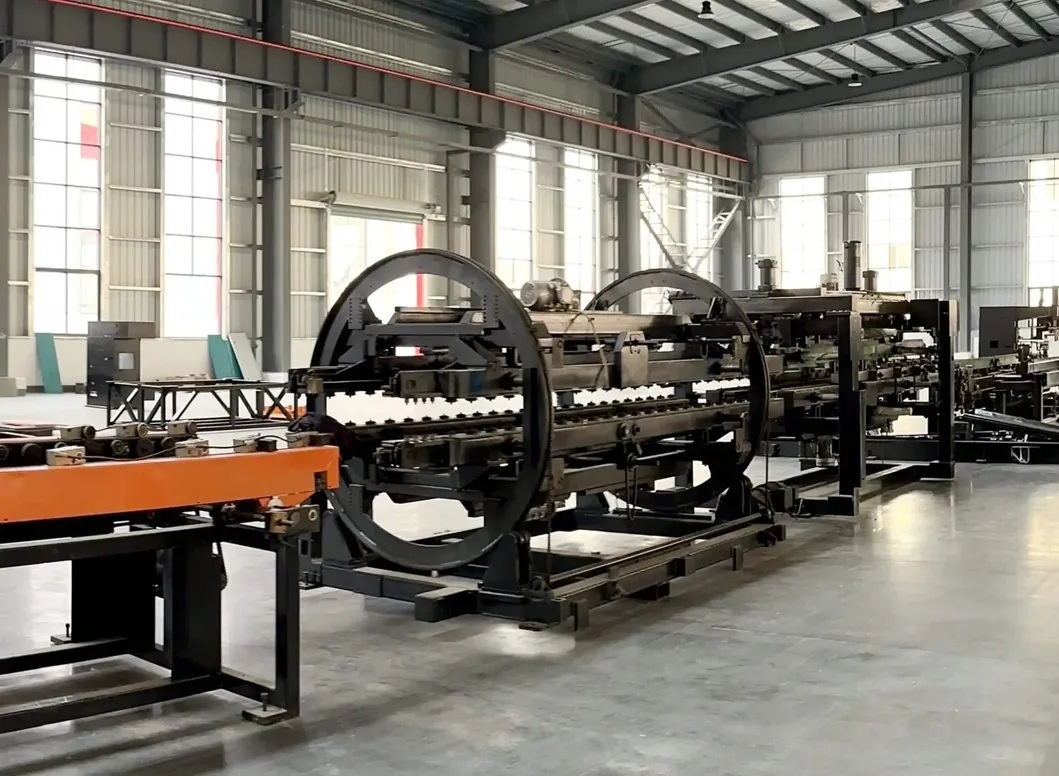

Станция переворачивания и соединения

Скорость конвейера: 5-15 м/мин

Переворот ребер радиатора на 180°

Устройство переворачивания: вращающаяся стойка, переворачивающая стойка, система передачи, устройство переворачивания, толкающее устройство и т. д.

Первый лист достигает заданной позиции → переворачивается на противоположную конвейерную стойку

Второй лист достигает заданной позиции → толкающее устройство перемещает его на первый лист, завершая соединение		 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 2
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 3 Станция предварительной точечной сварки с двумя головками

Два комплекта устройств давления точечной сварки

Мощность: 60 кВА

После переворачивания и сборки машина предварительной точечной сварки выравнивает и фиксирует заготовки для многоточечной сварки

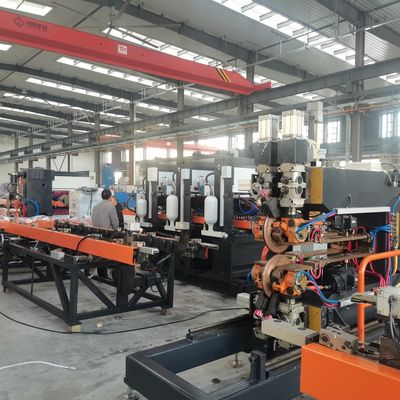

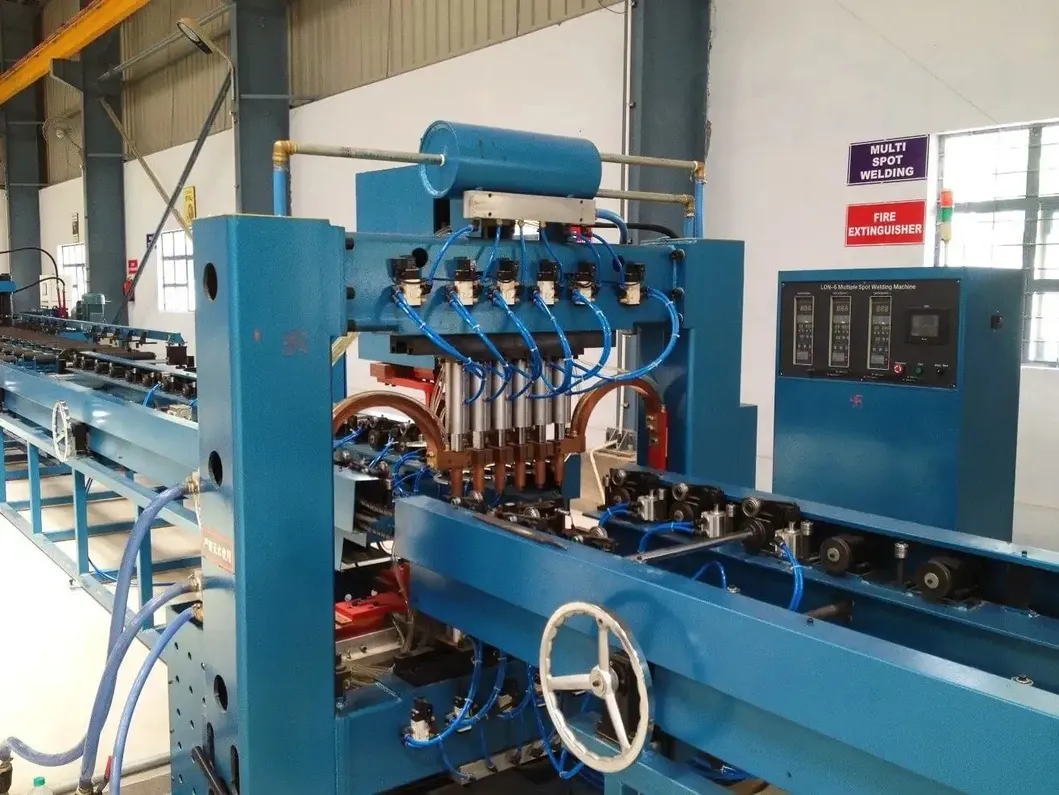

Станция многоточечной сварки с порталом

12 комплектов устройств давления точечной сварки

Сварочная головка с двумя головками, 6 точек/ряд

Источники переменного тока: 12 комплектов

Мощность: 12 * 50 кВА

Двухрядная сварка для повышения эффективности		 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 4

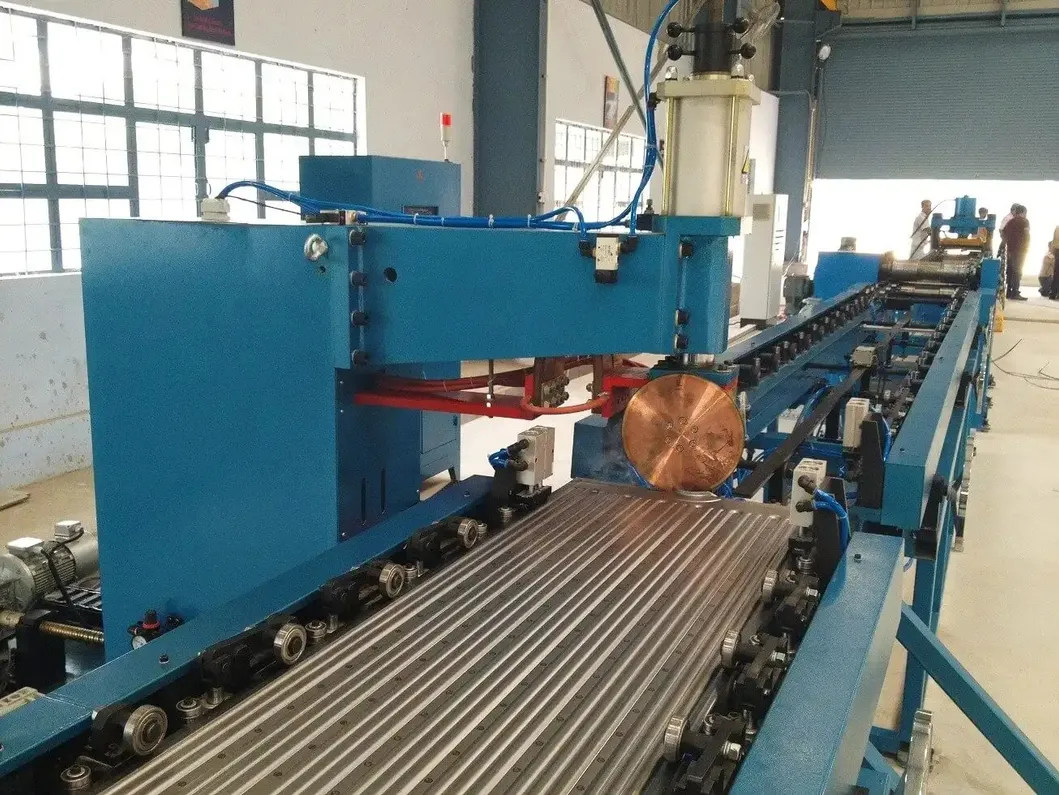

Станция двусторонней сварки швом

2 комплекта машин для сварки швом, симметрично расположенных

4 комплекта сварочных головок для сварки швом

2 комплекта сварочных источников переменной частоты

Мощность: 2 * 160 кВА

Максимальное давление: 12 000 Н

Дифференциальный механизм передачи

Скорость сварки швом: 0-2,8 м/мин
Станция роликовой резки и выравнивания

Состоит из корпуса машины, приводного устройства, режущего устройства, механизма дробления кромок, механизма выравнивания, электронной системы управления, пневматической системы и т. д.

Роликовый отрезной диск режет обе стороны; режущий диск из легированной инструментальной стали (ударопрочный, износостойкий, длительный срок службы)

Скорость роликовой резки: 2-6 м/мин

Приводная мощность: 4 кВт		 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 5
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 6 Станция торцевой штамповки

Состоит из основания, подъемного механизма, штамповочной рамы, штампа, штамповочного цилиндра, подъемного цилиндра и гидравлической станции

Используется для резки свободных концов для обеспечения выравнивания и согласованности кромок

Штамп со скошенной кромкой для уменьшения усилия штамповки

Давление штамповочной машины: 160 т
Станция торцевой аргонодуговой сварки

2 комплекта оборудования, расположенных симметрично

1 комплект для сварки переднего конца, 1 комплект для сварки заднего конца заготовки

4 комплекта источников питания для аргонодуговой сварки Panasonic

Диапазон тока: 5-315 А

Скорость сварки: 300-600 мм/мин		 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 7
Станция укладки на поддоны

Количество хранения на стеллаже для поддонов: 40 шт.

Расстояние между поддонами: 45 мм

Метод захвата: цилиндрические зажимы для материала, захват поворачивается на 90° для размещения на стеллаже

Метод работы тележки для материала: сервошаговое перемещение, перемещается в следующую позицию после размещения 1 детали, ручная замена тележки, когда стеллаж заполнен



Дополнительные вспомогательные машины

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 8 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 9 Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 10

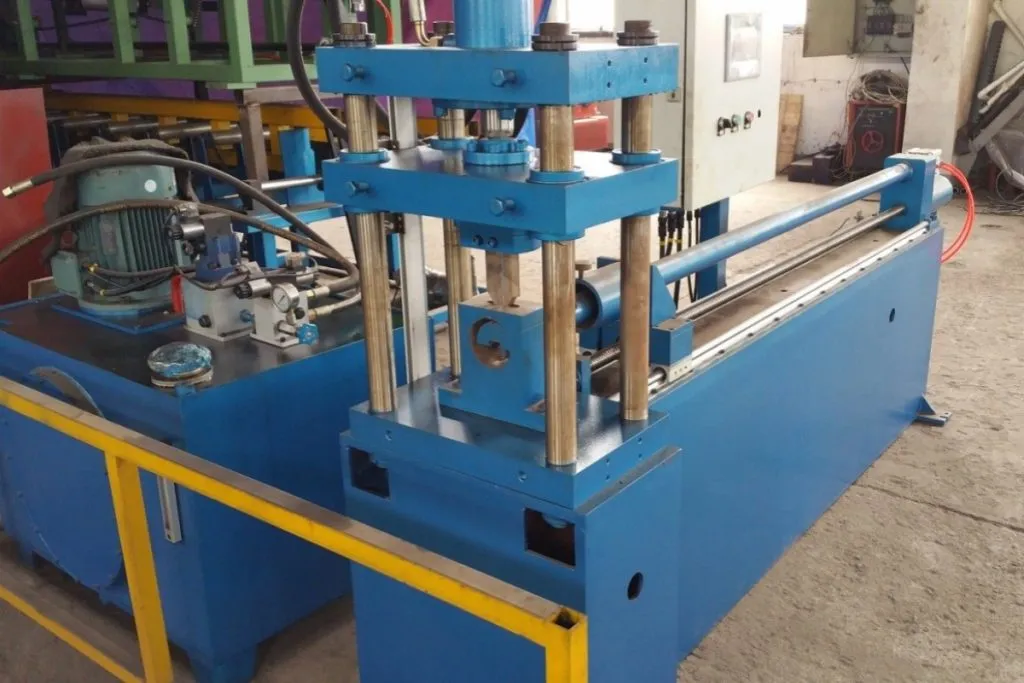

Машина для штамповки трубчатых коллекторов Сборочный приспособление Сварочный стол для фланцев Стол для переворачивания для сборки сваркой

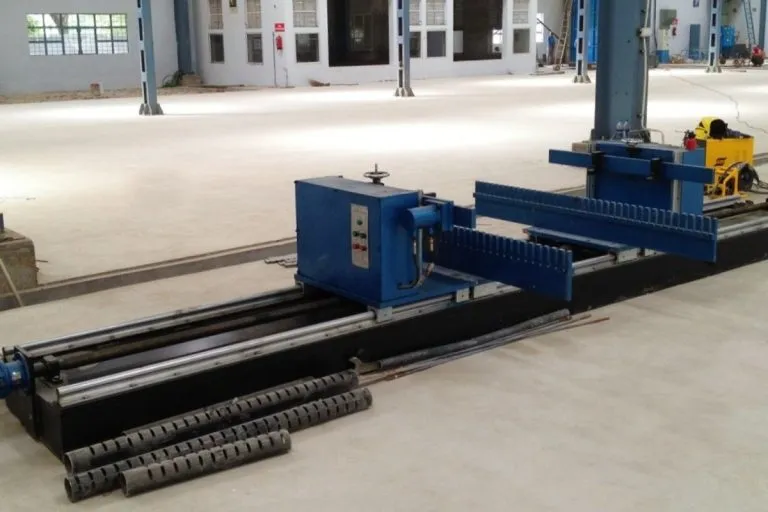

Машина для штамповки коллекторов автоматически индексирует для создания до 40 пар пазов на трубе (макс. 40 панелей). Труба разрезается с 2 специально сформированными прямоугольными пазами на панель. Внутренняя опора предотвращает деформацию во время штамповки. Время цикла на штамп: ~6 секунд. Горизонтальное сборочное приспособление помогает при сборке панелей радиатора к трубчатым коллекторам. Панели помещаются в стоечное приспособление на автоматической машине штабелирования, а затем в приспособление. Один конец регулируется вручную по длине, а другой конец использует гидравлический пресс для удержания и позиционирования для прихваточной сварки. Приспособление с приводом для крепления фланцев предназначено для точного выравнивания монтажных фланцев на осевой линии радиатора. С регулировками с приводом по длине панели и глубине сборки, оно позволяет быстро перенастраивать для изменений производства. Позиционирование серводвигателя обеспечивает точную сборку. Приспособление с приводом для переворачивания предназначено для переворачивания элементов радиатора для сборки радиатора, после сварки трубчатого коллектора с одной стороны, затем переворачивания радиатора для сварки другой стороны.



Другая информация

Детали продукта Технические услуги
Линия производства ребер радиатора трансформатора Trintfar Horse соответствует международным стандартам и предлагает более экономичную и конкурентоспособную цену. Придерживайтесь клиентоориентированности и предоставьте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

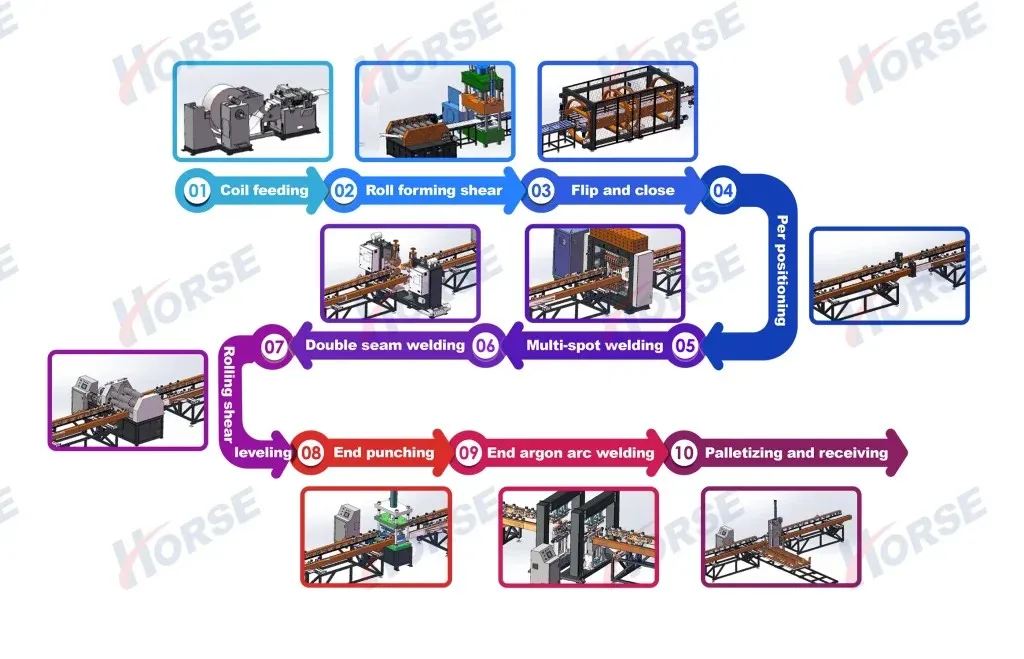

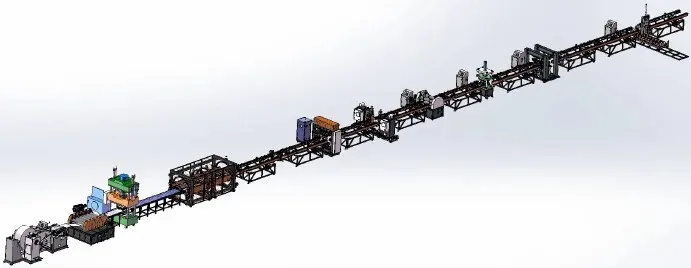

Схема компоновки полностью автоматической линии производства ребер радиатора трансформатора

Предпродажное обслуживание: Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и услуги технических консультаций по оборудованию.

Установка и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для использования пользователем, обеспечивая аккуратную, чистую и упорядоченную среду установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:

  • -Использование программного обеспечения управления
  • -Процедуры включения/выключения питания
  • -Настройки параметров панели и программного обеспечения
  • -Базовая очистка и техническое обслуживание машины
  • -Устранение распространенных аппаратных сбоев
  • -Меры предосторожности при эксплуатации

Техническое обслуживание оборудования

  • -Гарантия один год после окончательной приемки;
  • -Время ответа службы поддержки клиентов составляет 24 часа;
  • -Платный ремонт предоставляется после гарантийного срока.
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия 11
Результаты производства


Список конфигурации оборудования

№ Название Модель Кол-во Блок
1 Автоматическая разматывающая машина FJJ-0-0 1 Комплект
2 Станок для формовки и резки CXJ-0-0 1 Комплект
3 Машина для переворачивания и сборки FZJ-0-0 1 Комплект
4 Машина предварительной точечной сварки с двумя головками DN60-2C 1 Блок
5 Портальная 12-головочная машина точечной сварки LM-12C 1 Блок
6 Машина двусторонней сварки швом 2*FVM160-2C 1 Блок
7 Машина для прокатки и выравнивания JPJ-0-0 1 Блок
8 Торцевая штамповочная машина CQJ-0-0 1 Блок
9 Торцевая аргонодуговая сварочная машина YHH-4C 2 Блок
10 Машина для штабелирования готовой продукции MDJ-0-0 1 Блок
11 Конвейерная стойка SSJ-0-0 10 Блок

Список системы управления

Пневматика Airtac
Управление Mitsubishi или Siemens
Сервосистемы Yaskawa
Линейные подшипники и приводы THK
Гидравлика Yuci
Электрика Schneider, Siemens
