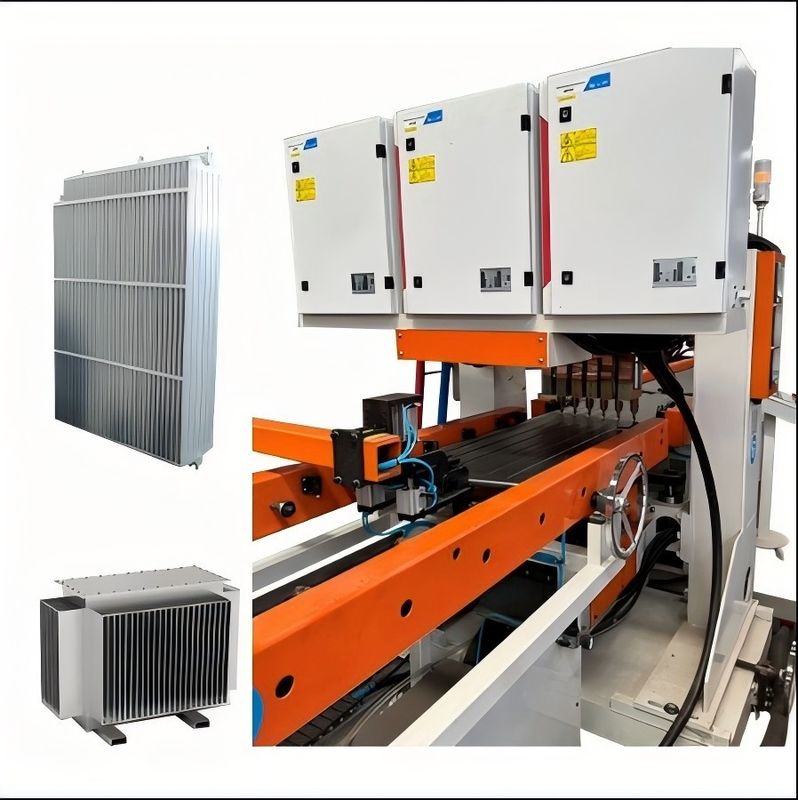

Полностью автоматическая линия по производству трансформаторных радиаторов

Большие изображения : Полностью автоматическая линия по производству трансформаторных радиаторов

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~80000
Упаковывая детали:	Деревянные скобки/деревянные чехлы
Время доставки:	90 ~ 120
Условия оплаты:	L/C, D/A, D/P, T/T

контакт

Полностью автоматическая линия по производству трансформаторных радиаторов

описание

Конфигурация емкости:	60 штук/час (на основе 2 млн. продуктов)	Операторы:	1 Человек
Зона оборудования:	65м 6.5м2м (ДШВ)	Распределение энергии оборудования:	330 кВА

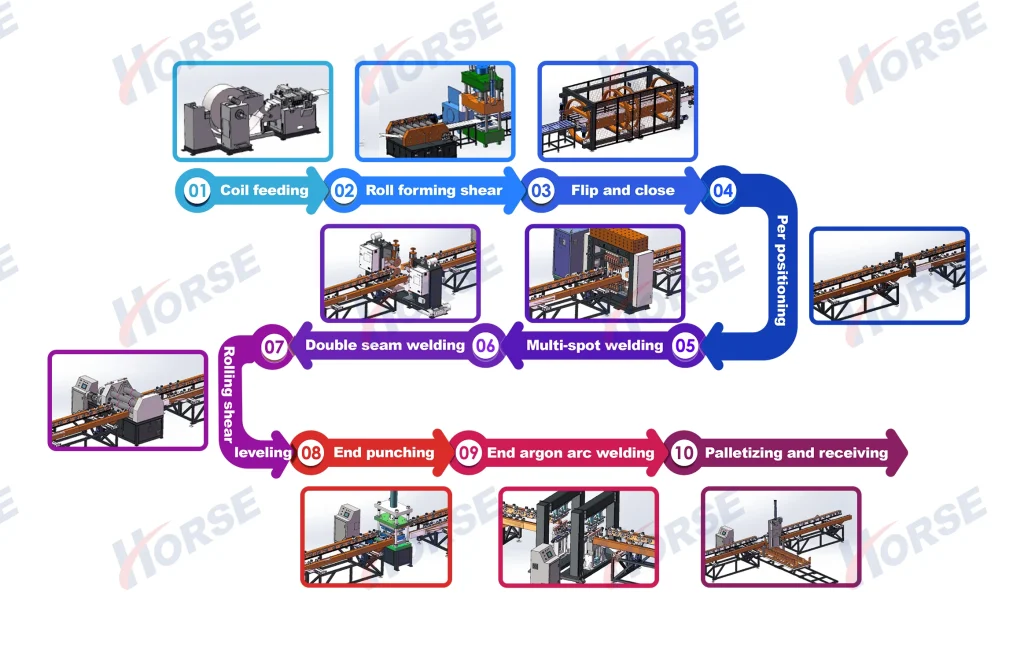

Рабочий процесс

Рабочий поток:Декоиллинг→образование роликов→ гидравлический пресс→ поворачивание → многократная точечная сварка→ сварка боковых швов → сварка голов → боковая стрижка → резка головы → конечный продукт → автоматическая панельная складная машина

Основное оборудование

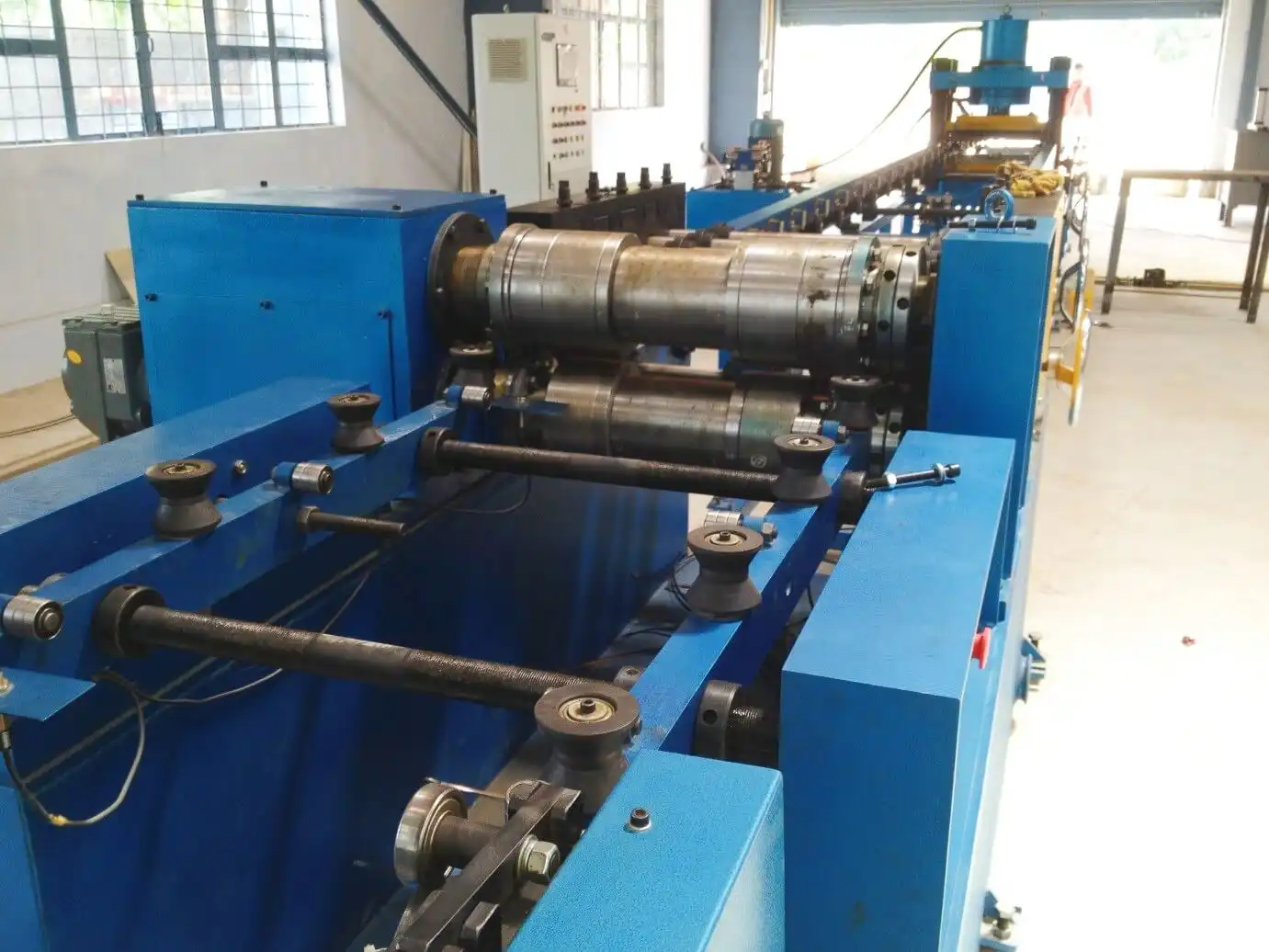

Станция формирования проката

Скорость проката: 6-14 м/мин

Регулируемое давление

Конечный удар: 315-тонный гидравлический пресс

Ротационный кодер и сервопривод для точности длины/размера плавников

Механизм выравнивания обеспечивает плоскость одной части

Не прокатанный материал, помещенный на 5-тонную стойку разгрузки через погрузочную тележку и прокатанный в листы

Факультативный буфер по запросу клиента

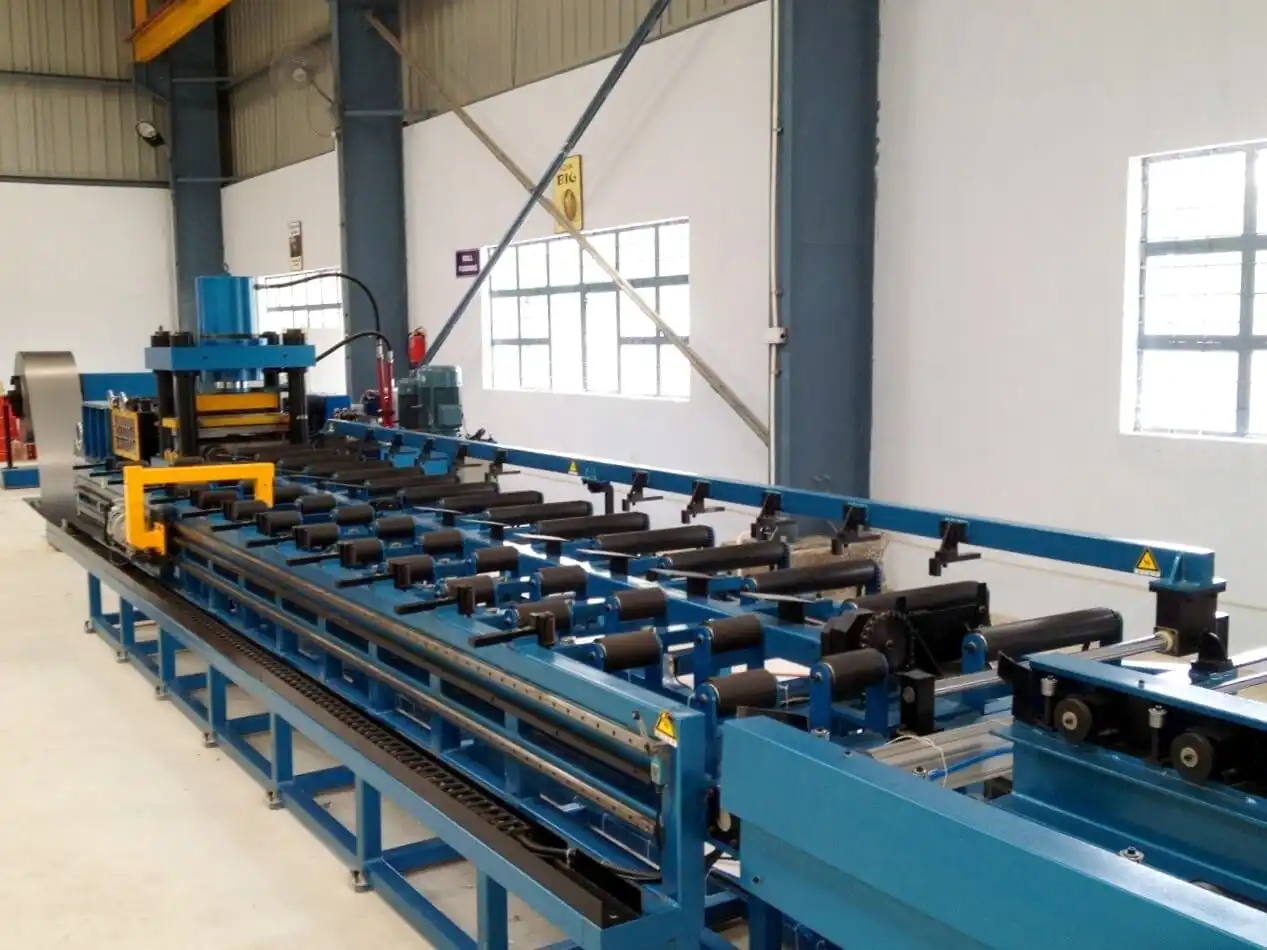

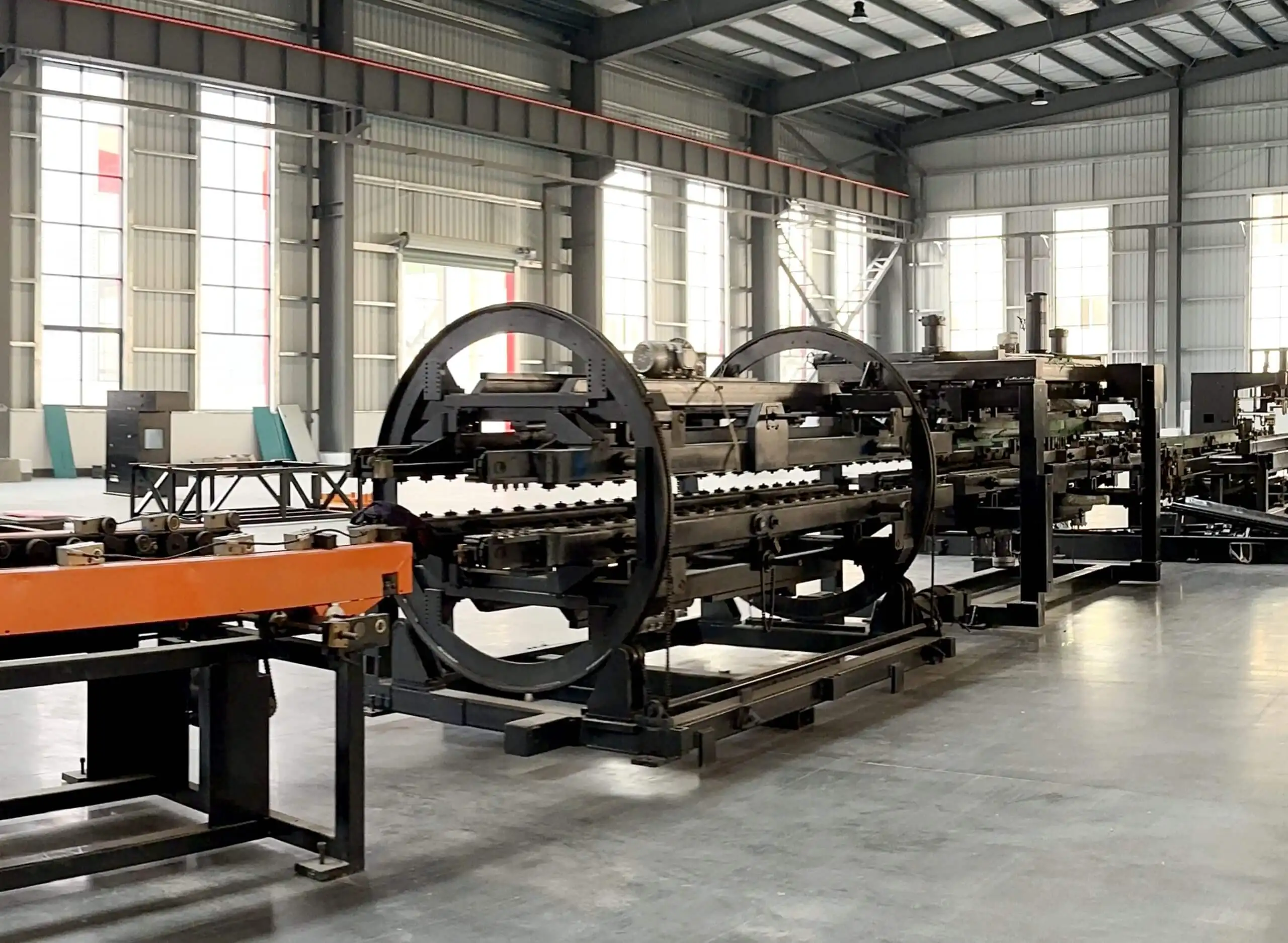

Станция переворачивания и соединения

Скорость транспортировки: 5-15 м/мин

180° перевертывание плавников радиатора

Устройство переворачивания: вращающаяся стойка, переворачивающийся стойка, система передачи, переворачивающее устройство, толкающее устройство и т.д.

Первый лист достигает предварительно установленного положения → перевернулся на противоположную транспортную стойку

Второй лист достигает предварительно установленного положения → толкающее устройство перемещает его на первый лист, завершая соединение

Двухглавные станции предварительной точечной сварки

Два набора устройств для точечной сварки под давлением

Мощность: 60 кВА

После переворачивания и сборки, предварительная сварочная машина выравнивает и фиксирует заготовки для многоточечной сварки

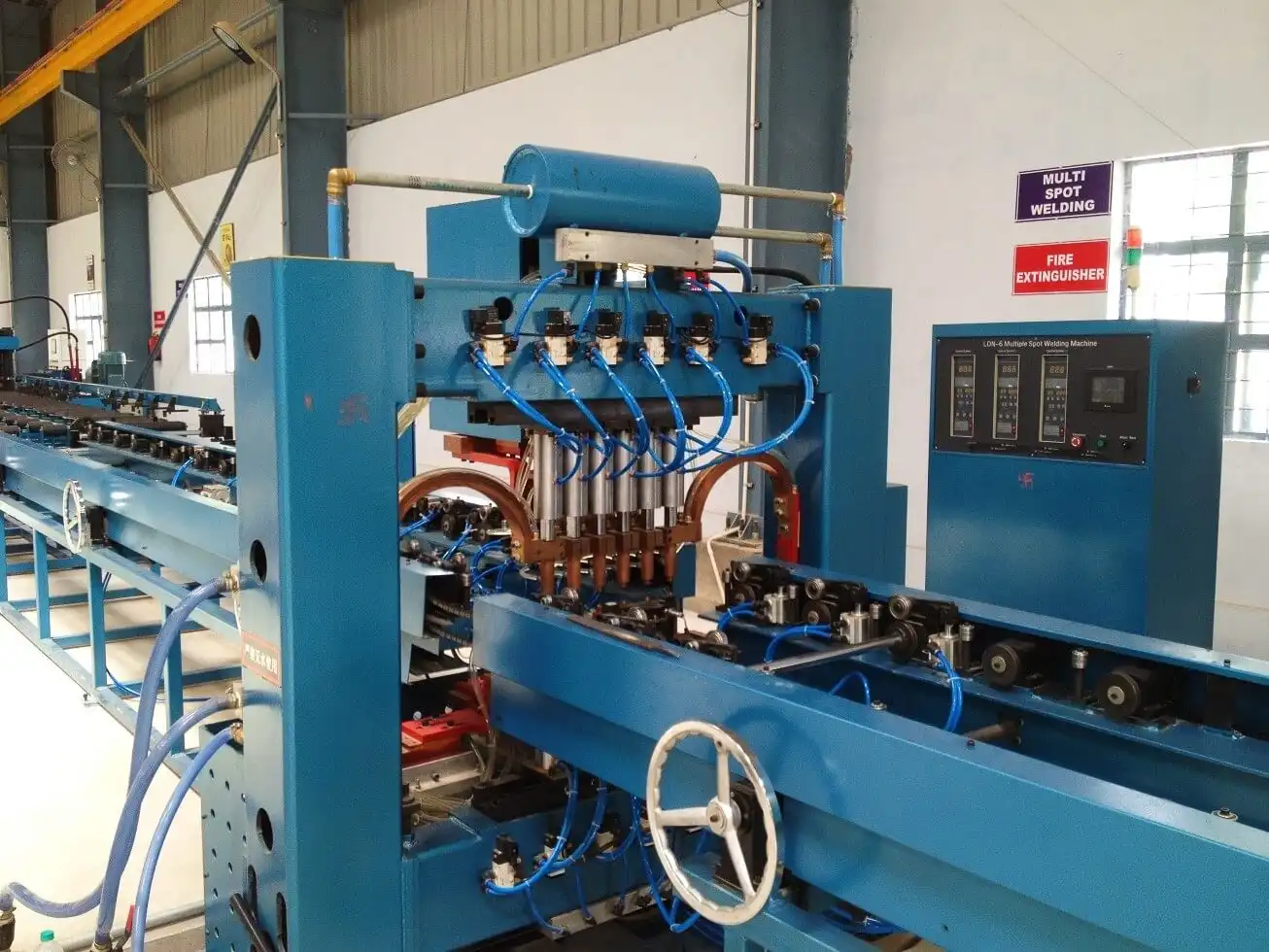

Многоточечная сварочная станция с гарантией

12 комплектов приборов для точечной сварки под давлением

Заварительная головка с двойной головкой, 6 пунктов на ряд

Электрические источники переменного тока: 12 комплектов

Мощность: 12 * 50 КВА

Двухрядная сварка для повышения эффективности

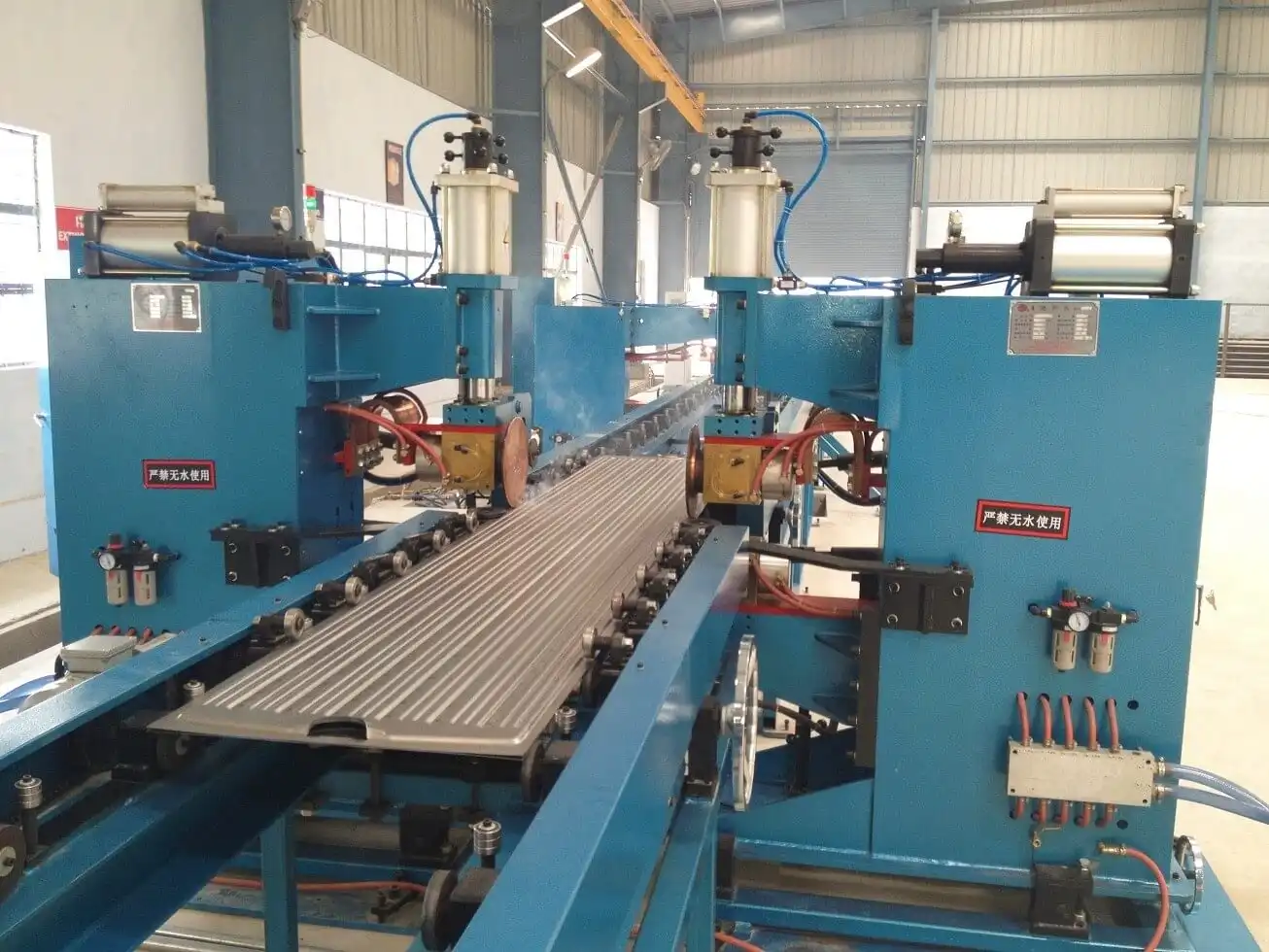

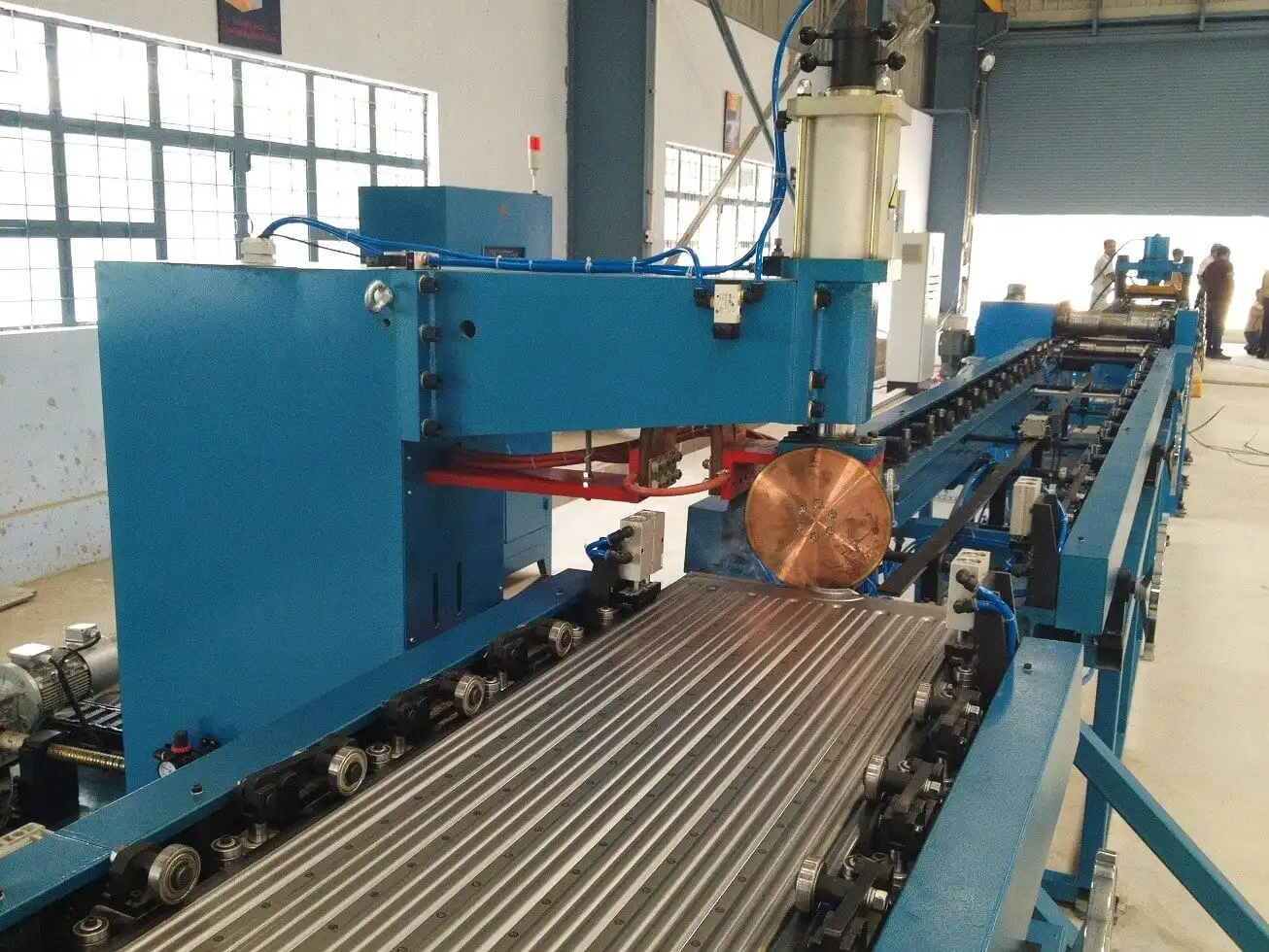

Двухсторонние станции сварки швов

2 комплекта сварных станков, расположенных симметрично

4 комплекта сварных голов под давлением

2 комплекта источников питания для сварки с переменной частотой

Мощность: 2 * 160 КВА

Максимальное давление: 12 000 Н

Механизм дифференциальной передачи

Скорость сварки швов: 0-2,8 м/мин

Станции для подстрижки и выравнивания

Состоит из механической коробки, привода, режущего устройства, механизма дробления краев, нивелирующего механизма, электронной системы управления, пневматической системы и т.д.

Диски для резки с обеих сторон; диски для резки из сплава инструментальной стали (устойчивые к ударам, износоустойчивые, длительный срок службы)

Скорость проката: 2-6 м/мин.

Мощность привода: 4 kW

Конечная пункционная станция

Состоит из основания, подъемного механизма, пробивной рамы, пробивной формулы, пробивного цилиндра, подъемного цилиндра и гидравлической станции

Используется для стрижки свободных концов, чтобы обеспечить выровненность и консистенцию краев

Ударная матрица с закрученным краем для уменьшения ударной силы

Давление перфорационной машины: 160 т

Станция сварки аргоновой дуги конца

2 комплекта оборудования, расположенных симметрично

1 комплект для сварки переднего конца, 1 комплект для сварки заднего конца заготовки

4 комплекта батарей для аргоновой сварки Panasonic

Диапазон тока: 5-315 А

Скорость сварки: 300-600 мм/мин

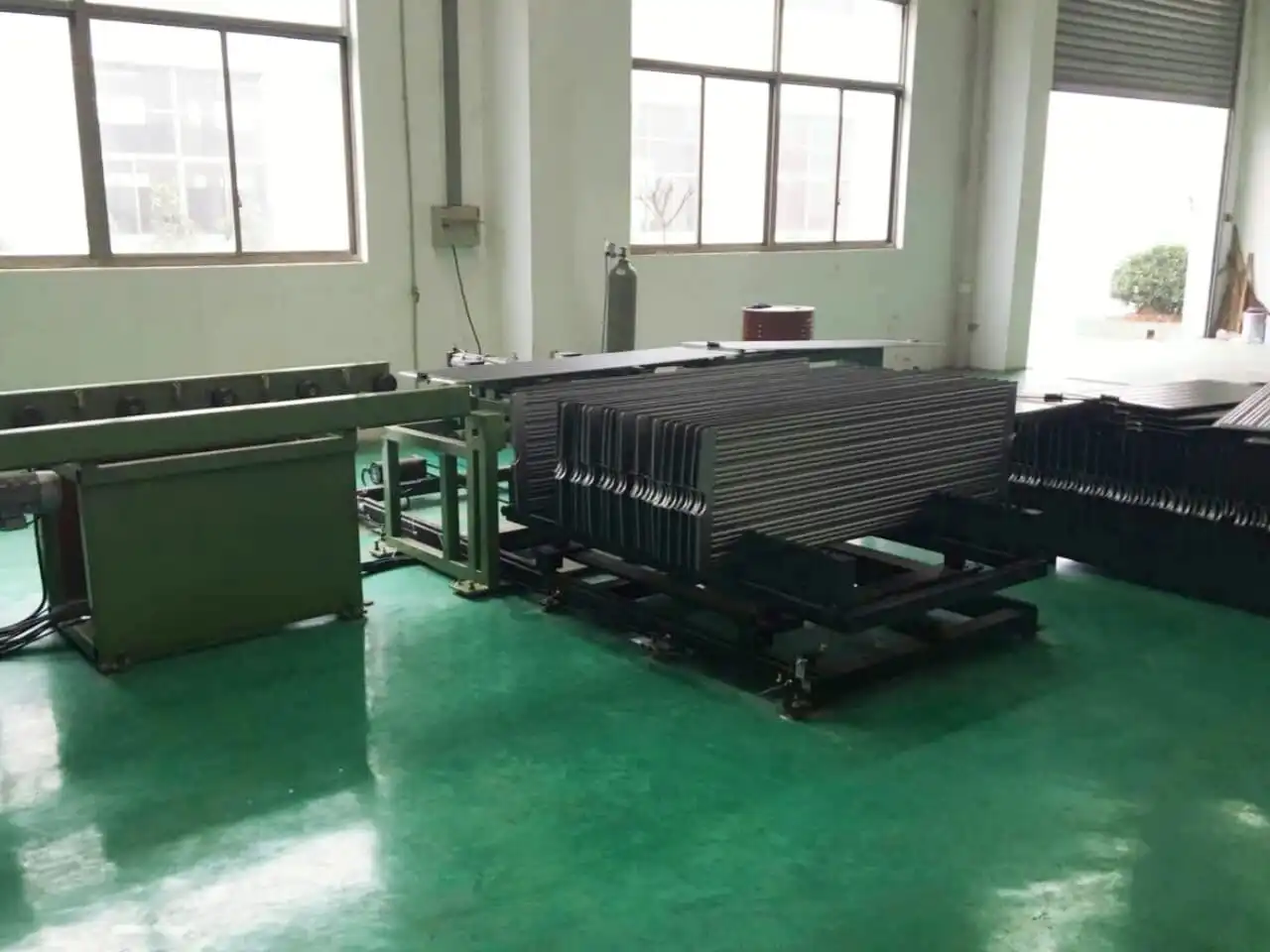

Станция паллитации

Количество хранения на палетную стойку: 40 шт.

Расстояние между поддонами: 45 мм

Способ захвата: материал для сцепления цилиндров, сцепление поворачивается на 90°, чтобы поставить на стойку

Метод работы тележки материала: Сервостепенное движение, перемещение в следующее положение после размещения 1 части, ручная замена тележки при заполнении стойки
