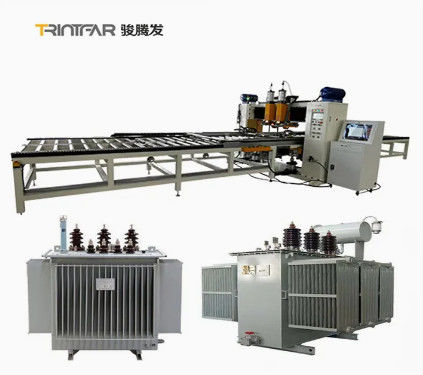

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Большие изображения : Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Подробная информация о продукте:

Place of Origin:	China
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Minimum Order Quantity:	1
Цена:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

контакт

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

описание

Rhythm:	Non Flow Production Line	Production Scope:	Product Line
Сертификация:	ISO, CE, ABS	After-sales Service:	1 Year Warranty
Specification:	other	Origin:	China
Выделить:	Производственная линия радиатора с крыльями управления ПЛК , Производственная линия с многоголовым радиатором , Производственная линия радиатора с крыльями управления ПЛК

Производственная линия радиатора для стальных панелей

Производственная линия стальных панелей радиатора имеет высокую автоматизацию с сервомоторами, управлением ПЛК, многоголовой точечной сваркой порта и продольной / поперечной средней частотой швов сварки.Включает автоматическую погрузку/разгрузкуИдеально подходит для массового производства панельных радиаторов.

Конфигурация пропускной способности: 1000 м/10 ч
Операторы: 2-3 человека
Площадь оборудования: 60 м*10 м ((L*W)
Распределение мощности оборудования: 1600 КВА (фактическая общая мощность составляет около 1000 КВА)

Описание продукта

Рабочий процесс

Рабочий поток:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Профиль компании

Закажите экскурсию по фабрике

	Основные продукты:	Машина для сварки на месте,Машина для сварки задниц,Лазерная сварочная машина,Машина для сварки швов,‬...‬
	Адрес:	Здание 8, No 889, улица Гинан, район Сонгцзян, Шанхай, Китай
	Основные рынки:	Северная Америка, Юго-Восточная Азия, Ближний Восток
	Международные торговые условия ((Incoterms):	Прочие
	Условия оплаты:	LC, T/T, Western Union, Небольшая сумма платежа
	Среднее время выполнения:	Время проведения пикового сезона: один месяц Время проведения вне сезона: один месяц

Среднее время отклика: ≤ 4,59 ч

Основанная в 1995 году, Trintfar Group является высокотехнологичным предприятием автоматизированного сварочного оборудования, которое объединяет научные исследования, разработки, производство и продажи.Штаб-квартира Группы находится в Шанхае., с четырьмя филиалами в Шанхае, Нинбо и Донгуане.

В качестве национального высокотехнологичного предприятия, Trintfar Group имеет большое количество продуктов передовых технологий сварки, включая IF, HF инвертор сопротивления сварочной машины, автоматического интеллектуального NC,оборудование для интеллектуальной лазерной сварки, линейка производства сварки автомобилей, интеллектуальная система интеграции роботов и т.д.

Наши продукты применяются не только в крупных предприятиях по производству автомобилей и производству запасных частей в Китае, но и в аэрокосмической промышленности, производстве бытовой техники, высокоскоростной,низковольтные электрические приборы и другие отрасли.

Компания разработала долгосрочный стратегический план, путем обмена и сотрудничества с зарубежными отличными предприятиями и непрерывного импорта зарубежных передовых технологий и оборудования,создать крупномасштабный, промышленное и международное предприятие

Основное оборудование

Загрузочная машина для панельных решеток

Ручная загрузка накладываемых материалов на вагоны питательной платформы с использованием бум-кара, с двумя позициями размещения материалов с каждой стороны.

Сцепляющая застежка автоматически захватывает материалы с обеих сторон вагона и помещает их на конвейер.

Механизм центрального зажима выстраивает панель на конвейере.

Сервоприводный механизм перемещает доску на предварительную сварочную машину для сварки на обеих сторонах.

Машины для загрузки и прессования кольцевых каналов воды

В кольце водопровода используется вибрирующая подача пластинки с двойной системой.

Две прессовые головки с каждой стороны нажимают на кольца водопровода с передней и задней сторон.

Трансмиссия материала использует питание на роликах.

Машины для обработки и сборки

Быстрый и точный перевод.

Высококачественные цепи для передачи; 400 Вт редукторный двигатель в качестве привода.

Двигатель для уменьшения скорости с датчиком для точного позиционирования поворота.

Автоматическое управление, без ручного вмешательства.

Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и ограждения безопасности.и эффективной передачи материалов между операциями.

Машина для сварки панели с предварительным позиционированием

Панель автоматически перемещается на место остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную сварку.

Предварительная сварка требуется только для одного ряда.

Использует один набор питания от переменного тока DN75.

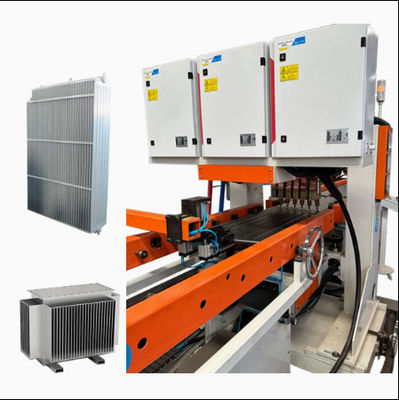

Машины для сварки с несколькими точками на панельных портах

3 портовые многоточечные сварочные машины для сварки.

Каждый блок имеет 18 наборов сварных соединений цилиндров.

Источник питания для сварки переменного тока для сварки одного ряда сварных соединений за раз.

Высокоскоростной сервоссоединительный шаг подает крепку вперед для подачи воды в пластинку канала.

Конвекционная машина для предварительной локальной сварки листов

Конвекционный лист вручную загружается в онлайн-руководство по инструментам.

Сварка выполнена с помощью 4-головой машины для предварительной локальной сварки.

Материалы, вручную выталкиваемые в первый ряд заранее заданных позиций для сварки.

Оборудование автоматически переключается на остальные точки сварки.

Конвекционная многоточечная сварочная машина для сварки листов

Предварительно установленный путь: Конвекционный лист следует заранее установленным путем в руководство инструмента.

Сварка с двойной навесной панелью: 2 многоточечных сварщиков на портах.

Пневматические соединения: 16 комплектов на единицу.

Электрическое питание переменного тока: переменный ток и односторонний для рядовой сварки.

Сервостеппер: высокоскоростной сервостеппер питает захватчик для пластинки каналов воды.

Конвейер для перемещения линий в форме U

Используйте конвейерную стойку для транспортировки материалов в U-образной схеме.

Эффективность использования пространства: U-форма экономит пространство, оптимизирует процесс.

Легкость эксплуатации: меньший рабочий диапазон, удобный, уменьшает интенсивность.

Машина для сварки с длинной боковой двойной головкой

Одновременная сваркаСварка обеих длинных сторон сразу.

Силовое питание: 300 КВА средней частоты переменного тока для стабильной долгосрочной сварки.

Машина для сварки с короткими боковыми швами с двойной головкой 2 комплекта

Используйте среднечастотный источник питания для сварки переменного тока для обеспечения высокой стабильности сварки в течение длительного времени.

Машины для очистки и подстрижки с двумя сторонами

Очистить и подстричь сварные изделия с длинной стороны.

Машины для стрижки

Процесс резки: выполнять резку необходимых материалов.

Материал резакаБелое стальное лезвие.

Способ резкиНожницы.

Машины для резки четырехугольной дуги

Формирование углов: Вырезать острые углы, чтобы сформировать закругленные края.

Материал резакаБелая сталь.

Способ резкиГидравлическое ударение.

Автоматическая сварочная машина с двумя головами и тремя направлениями

Мощность сваркиСреднечастотный источник питания MD80.

Материальный поток: Двусторонние каналы для стыковки и поворота.

Способ передачи: цепная плита для трехсторонней перевозки материалов.

Автоматическое питание: Установка сцепления и сварки для точной работы.

Автоматическая сварочная машина с крючком поддержки

Мощность сваркиСреднечастотный источник питания MD40.

Способ кормления: Складывание на клапанах для подачи материалов.

Загрузка: Пневматический захватчик загружает материалы в положение сварки.

Автоматический детектор герметичности давления

Испытательное давление10 бар.

Метод испытания: Автоматическое испытание давления в резервуаре воды.

Прочая информация

Подробная информация о продукции

Производственная линия радиатора для стальных панелей в форме UДиаграмма

Результаты производства

Нет	Имя	Материал	Примечания
1	Панель	Холоднокатаная стальная плита	1толщина 0,1 мм
2	Конвекционная пластина	Холоднокатаная стальная плита	0толщина 0,3 мм
3	Тип интерфейса		4x G 1/2 внутренний интерфейс нити
4	Длина продукта		400-3000 мм
5	Ширина изделия		300/400/500/600/900 мм

Список конфигураций оборудования

Нет	Наименование оборудования	Модель	Количество	Единица
1	Загрузочная машина для панельных решеток	HJ-0-0	1	набор
2	Машины для загрузки и прессования кольцевых каналов воды	YZJ-0-0	1	набор
3	Машины для поворота и сборки 1	FZJ-0-0	1	набор
4	Машина для сварки панели с предварительным позиционированием	DN75-2C	1	набор
5	Машины для сварки с несколькими точками на панельных портах	10*DN60-36C	3	набор
6	Конвекционная машина для предварительной локальной сварки листов	2*DN63-4C	1	набор
7	Конвекционная многоточечная сварочная машина для сварки листов	4*DN63-16C	3	набор
8	Конвейер для перемещения линий в форме U	ZJG-0-0	1	набор
9	Машина для сварки с длинной боковой двойной головкой	2*FVM300-2C	1	набор
10	Сварная машина с двойной головкой с короткими боковыми швами 1	2*FVM300-2C	1	набор
11	Машина для сварки с коротким боковым швом с двойной головкой 2	2*FVM300-2C	1	набор
12	Машины для очистки и подстрижки с двумя сторонами	XBJ-0-0	1	набор
13	Машины для стрижки	JCJ-0-0	1	набор
14	Машины для резки четырехугольной дуги	QJJ-0-0	1	набор
15	Машины для поворота и сборки 2	FZJ-0-0	1	набор
16	Автоматическая сварочная машина с двумя головами и тремя направлениями	2*MD80-2C	1	набор
17	Автоматическая сварочная машина с крючком поддержки	2*MD40-4C	1	набор
18	Автоматический детектор герметичности давления	JCJ-0-0	1	набор
19	Конвейер разгрузки	SSJ-0-0	1	набор

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение мощности	1600 КВА (фактическая общая мощность составляет около 1000 КВА)
Давление источника газа	00,6 МПа
Давление источника воды	00,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха	1000 л/мин
Общий поток воды	1200 л/мин
Длина оборудования*ширина приблизительно.	60м*10м

тег:

Контактное лицо: Mr. tianwei

Телефон: +8615216883036

Другие продукты

Производственная линия для полного автоматического трансформатора радиатора

Input voltage: 380±10% (three-phase) 50HZ

Input power: 2x250KVA

Secondary Voltage: 11.3V

Maximum short circuit current: 50KA

Шанхай Тринтфар Трансформатор Автоматический радиатор Производственная линия

Discharging conveyor: SSJ-0-0

Automatic pressure airtightness detection machine: JCJ-0-0

Support hook automatic welding machine: 2*MD40-4C

Double-head three-way automatic welding machine: 2*MD80-2C

Производственная линия Trintfar Steel Panel Radiator Настраиваемая толщина лопаток

PLC control system: used to control all aspects of the production line.

MES System: Manufacturing execution system for production management and scheduling.

Fin Thicknessea: Customizable

On-line inspection system: real-time monitoring of quality in the production process

Линия производства TRINTFAR полностью автоматического трансформатора радиатора

Power: 12 * 50 KVA

AC power supplies: 12 sets

Seam welding speed: 0-2.8 m/min

Grabbing method: Cylinder clamps material, gripper turns 90° to place on rack

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА

Capacity config: 1000m/10h

Operators: 2-3 people

Equipment area: 60m*10m（L*W)

Equipment power distribution: 1600KVA (The actual total power used is about 1000KVA)

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Производственная линия радиатора с крыльями управления ПЛК

Производственная линия с многоголовым радиатором

Производственная линия радиатора с крыльями управления ПЛК

Производственная линия радиатора для стальных панелей

Описание продукта

Рабочий процесс

Профиль компании

Основное оборудование

Загрузочная машина для панельных решеток

Машины для загрузки и прессования кольцевых каналов воды

Машины для обработки и сборки

Машина для сварки панели с предварительным позиционированием

Машины для сварки с несколькими точками на панельных портах

Конвекционная машина для предварительной локальной сварки листов

Конвекционная многоточечная сварочная машина для сварки листов

Конвейер для перемещения линий в форме U

Машина для сварки с длинной боковой двойной головкой

Машина для сварки с короткими боковыми швами с двойной головкой 2 комплекта

Машины для очистки и подстрижки с двумя сторонами

Машины для стрижки

Машины для резки четырехугольной дуги

Автоматическая сварочная машина с двумя головами и тремя направлениями

Автоматическая сварочная машина с крючком поддержки

Автоматический детектор герметичности давления

Прочая информация

Подробная информация о продукции

Производственная линия радиатора для стальных панелей в форме UДиаграмма

Результаты производства

Список конфигураций оборудования

Конфигурация воды, электричества и газа

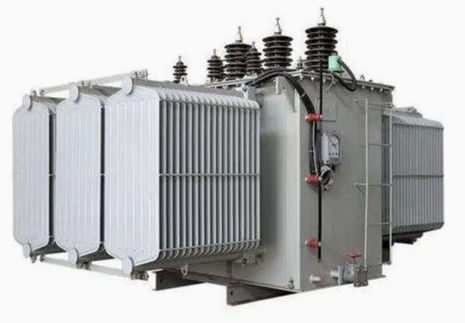

Производственная линия радиатора трансформатора,

Трансформаторная машина для производства радиаторных крыльев,
