Линия производства TRINTFAR полностью автоматического трансформатора радиатора

Большие изображения : Линия производства TRINTFAR полностью автоматического трансформатора радиатора

Подробная информация о продукте:

Place of Origin:	China
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Minimum Order Quantity:	1
Цена:	10000~500000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	60~90
Payment Terms:	L/C, D/A, D/P, T/T

контакт

Линия производства TRINTFAR полностью автоматического трансформатора радиатора

описание

Power:	12 * 50 KVA	AC power supplies:	12 sets
Seam welding speed:	0-2.8 m/min	Grabbing method:	Cylinder clamps material, gripper turns 90° to place on rack
Material cart working method:	Servo stepping movement, moves to next position after placing 1 piece, manual cart replacement when rack is full
Выделить:	12 * 50 КВА трансформатор радиатор фин производственной линии , Полностью автоматическая линия по производству трансформаторных радиаторов

Описание продукта

Рабочий процесс

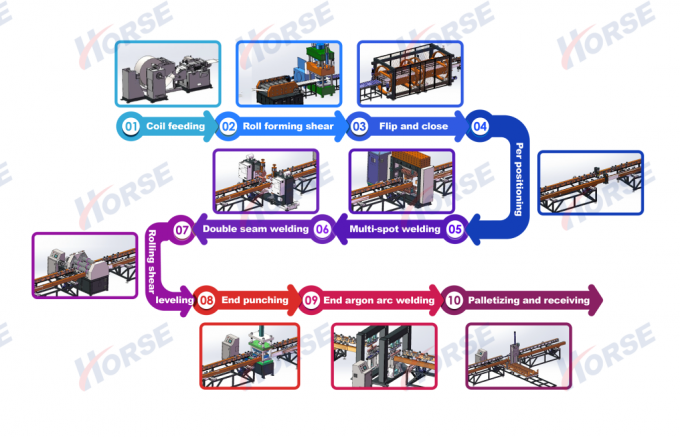

Рабочий поток:Декоиллинг→образование роликов→ гидравлический пресс→ поворачивание → многократная точечная сварка→ сварка боковых швов → сварка голов → боковая стрижка → резка головы → конечный продукт → автоматическая панельная складная машина

Основное оборудование

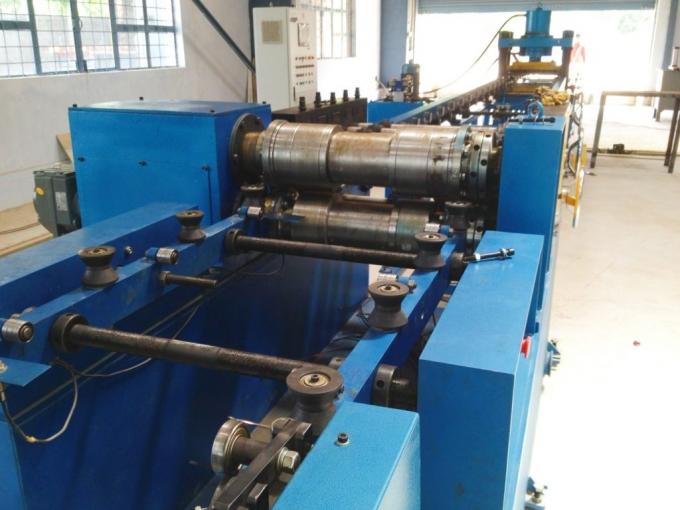

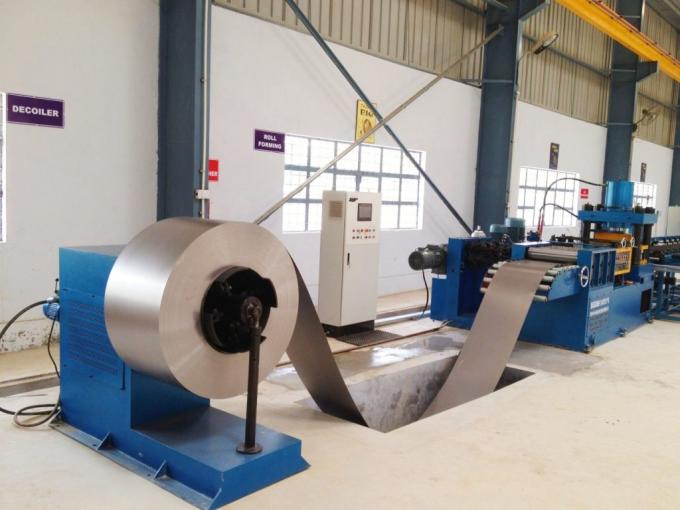

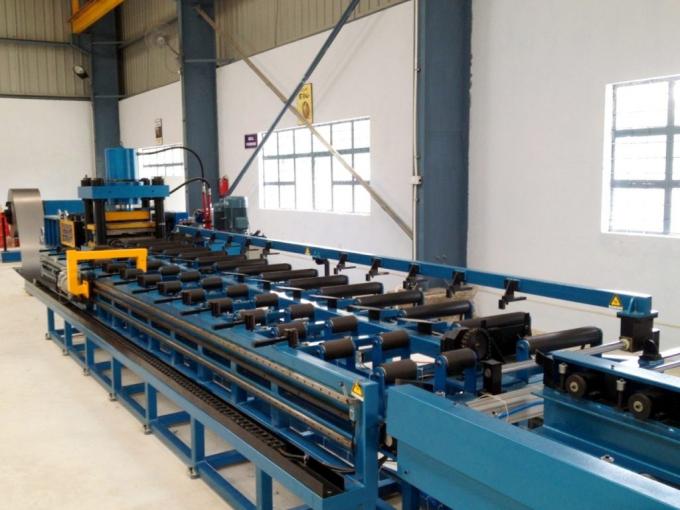

Станция формирования проката

Скорость проката: 6-14 м/мин

Регулируемое давление

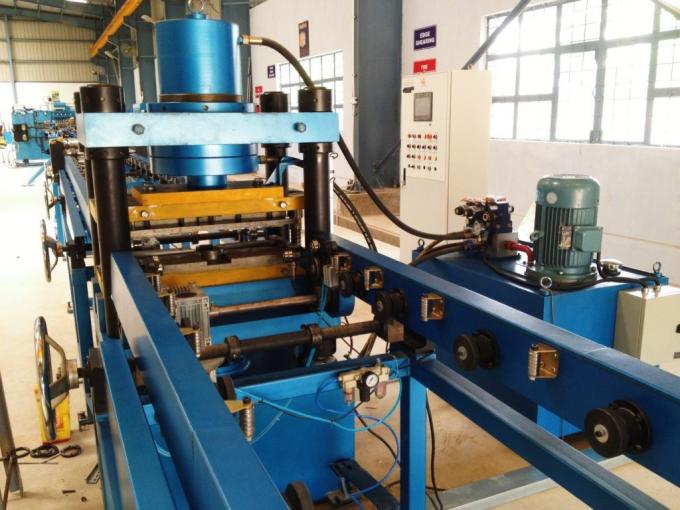

Конечный удар: 315-тонный гидравлический пресс

Ротационный кодер и сервопривод для точности длины/размера плавников

Механизм выравнивания обеспечивает плоскость одной части

Не прокатанный материал, помещенный на 5-тонную стойку разгрузки через погрузочную тележку и прокатанный в листы

Факультативный буфер по запросу клиента

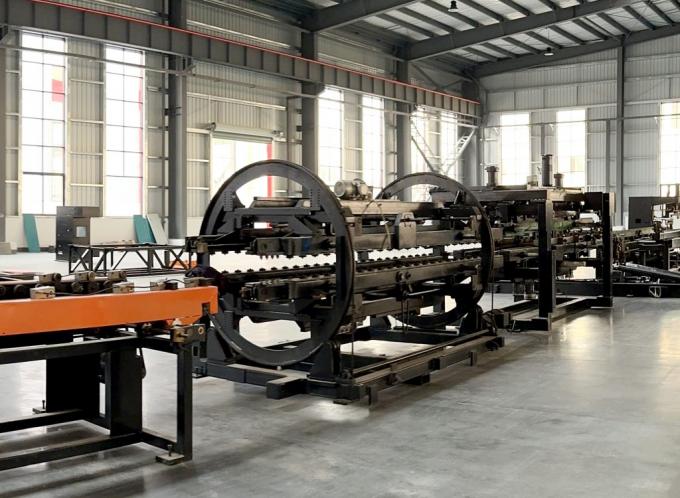

Станция переворачивания и соединения

Скорость транспортировки: 5-15 м/мин

180° перевертывание плавников радиатора

Устройство переворачивания: вращающаяся стойка, переворачивающийся стойка, система передачи, переворачивающее устройство, толкающее устройство и т.д.

Первый лист достигает предварительно установленного положения → перевернулся на противоположную транспортную стойку

Второй лист достигает предварительно установленного положения → толкающее устройство перемещает его на первый лист, завершая соединение

Двухглавные станции предварительной точечной сварки

Два набора устройств для точечной сварки под давлением

Мощность: 60 кВА

После переворачивания и сборки, предварительная сварочная машина выравнивает и фиксирует заготовки для многоточечной сварки

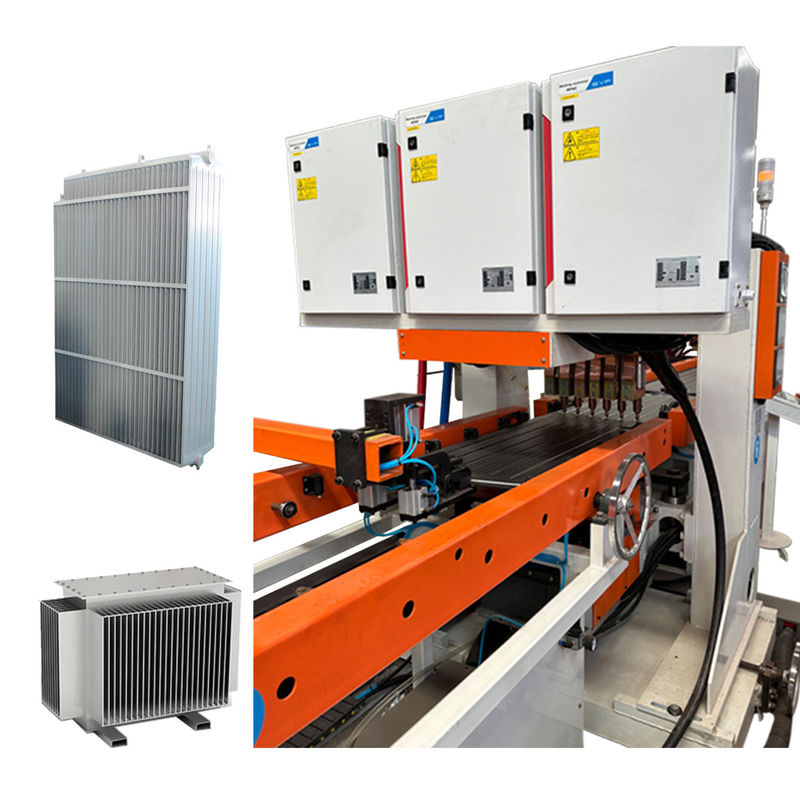

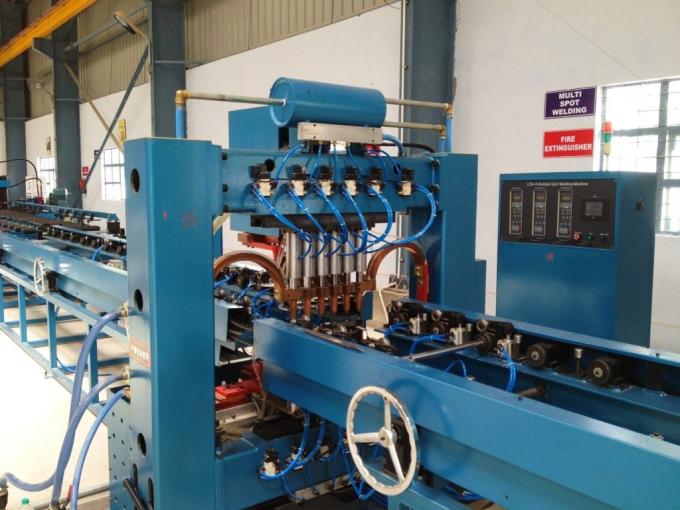

Многоточечная сварочная станция с гарантией

12 комплектов приборов для точечной сварки под давлением

Заварительная головка с двойной головкой, 6 пунктов на ряд

Электрические источники переменного тока: 12 комплектов

Мощность: 12 * 50 КВА

Двухрядная сварка для повышения эффективности

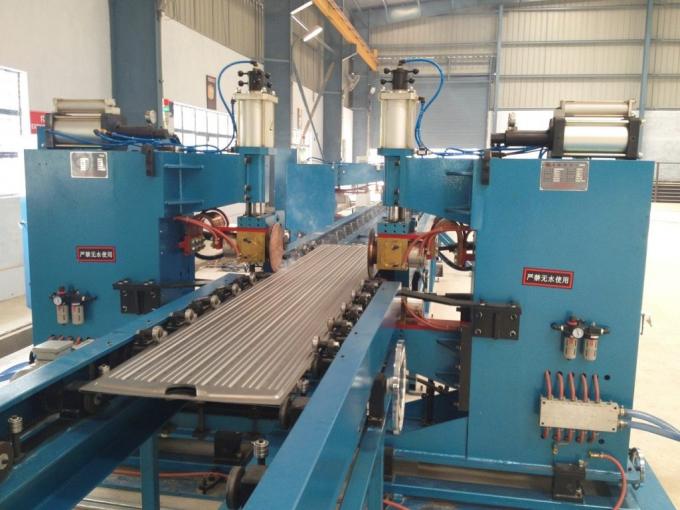

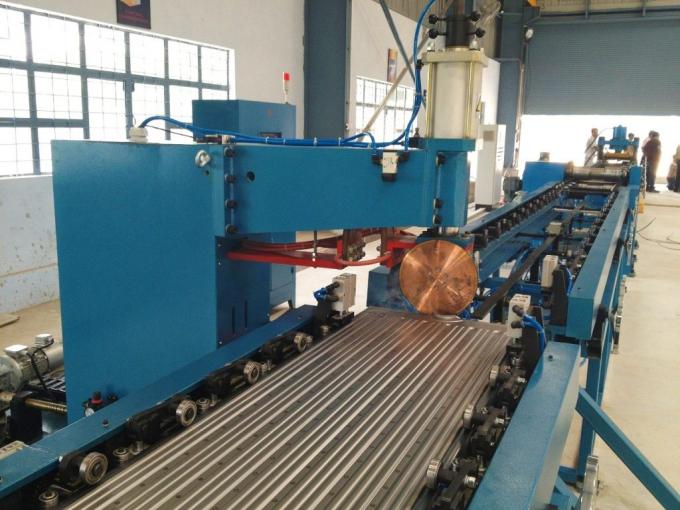

Двухсторонние станции сварки швов

2 комплекта сварных станков, расположенных симметрично

4 комплекта сварных голов под давлением

2 комплекта источников питания для сварки с переменной частотой

Мощность: 2 * 160 КВА

Максимальное давление: 12 000 Н

Механизм дифференциальной передачи

Скорость сварки швов: 0-2,8 м/мин

Станции для подстрижки и выравнивания

Состоит из механической коробки, привода, режущего устройства, механизма дробления краев, нивелирующего механизма, электронной системы управления, пневматической системы и т.д.

Диски для резки с обеих сторон; диски для резки из сплава инструментальной стали (устойчивые к ударам, износоустойчивые, длительный срок службы)

Скорость проката: 2-6 м/мин.

Мощность привода: 4 kW

Конечная пункционная станция

Состоит из основания, подъемного механизма, пробивной рамы, пробивной формулы, пробивного цилиндра, подъемного цилиндра и гидравлической станции

Используется для стрижки свободных концов, чтобы обеспечить выровненность и консистенцию краев

Ударная матрица с закрученным краем для уменьшения ударной силы

Давление перфорационной машины: 160 т

Станция сварки аргоновой дуги конца

2 комплекта оборудования, расположенных симметрично

1 комплект для сварки переднего конца, 1 комплект для сварки заднего конца заготовки

4 комплекта батарей для аргоновой сварки Panasonic

Диапазон тока: 5-315 А

Скорость сварки: 300-600 мм/мин

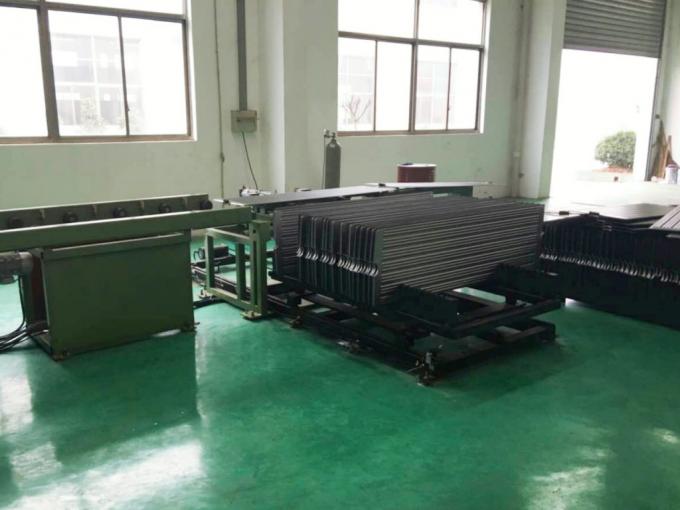

Станция паллитации

Количество хранения на палетную стойку: 40 шт.

Расстояние между поддонами: 45 мм

Способ захвата: материал для сцепления цилиндров, сцепление поворачивается на 90°, чтобы поставить на стойку

Метод работы тележки материала: Сервостепенное движение, перемещение в следующее положение после размещения 1 части, ручная замена тележки при заполнении стойки

Машины для дополнительного оборудования

Прочая информация

Подробная информация о продукции

Производственная линия Trintfar Horse Transformer Radiator Fin отвечает международным стандартам и предлагает более экономичную и конкурентоспособную цену.

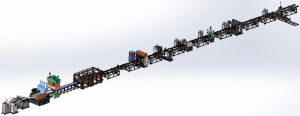

Полностью автоматический трансформатор радиатор фин производственной линииСхема планировки

Результаты производства

Список конфигураций оборудования

Нет, нет.	Имя	Модель	Количество	Единица
1	Автоматическая машина для разворачивания	FJJ-0-0	1	Установлено
2	Машины для обработки шлифов	CXJ-0-0	1	Установлено
3	Машины для обработки и сборки	FZJ-0-0	1	Установлено
4	Машины для предварительной точечной сварки с двумя головами	DN60-2C	1	Единица
5	Машины для сварки на месте с 12-главой гаммой	LM-12C	1	Единица
6	Машины для сварки с двусторонним швом	2*FVM160-2C	1	Единица
7	Машины для проката и выравнивания	JPJ-0-0	1	Единица
8	Машины для перфорации концов	CQJ-0-0	1	Единица
9	Машины для сварки аргоновой дуги	YHH-4C	2	Единица
10	Машины для складирования готовой продукции	MDJ-0-0	1	Единица
11	Конвейерная стойка	SSJ-0-0	10	Единица

Система управления Список

Пневматика	Воздушная атака.
Контроль	Mitsubishi или Siemens
Сервосистемы	Яскава
Линейные подшипники и приводы	THK
Гидравлические	Ючи
Электрические	Шнайдер, Сименс
