Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА
Steel Panel Radiator Production Line With 1600KVA Power Distribution Capacity
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА

Большие изображения :  Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Minimum Order Quantity: 1
Цена: 10000~500000
Packaging Details: Wooden brackets/wooden cases
Delivery Time: 60~90
Payment Terms: L/C, D/A, D/P, T/T
контакт

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА

описание
Features: High Efficiency, Precise Fin Production, Easy Operation Capacity config: 1000m/10h
Operators: 2-3 people Equipment area: 60m*10m（L*W)
Equipment power distribution: 1600KVA (The actual total power used is about 1000KVA) Product Type: Transformer Radiator Fin Production Line
Material: Metal
Выделить:

Производственная линия радиатора для стальных панелей

,

Производственная линия радиатора 1600 КВА

Описание продукта

Рабочий процесс



Рабочий поток:Panel truss loading machine → Water channel ring loading and pressing machine → Turning and assembling machine 1 → Panel pre-spot positioning welding machine → Panel gantry multi-spot welding machine → Convection sheet pre-spot welding machine → Convection sheet gantry multi-spot welding machine → U-shaped line transfer conveyor → Long side double-head seam welding machine → Gantry double-head short side seam welding machine 1 → Gantry double-head short side seam welding machine 2 → Two-side cleaning and trimming machine → Shearing machine → Four-corner arc cutting machine → Turning and assembling machine 2 → Double-head three-way automatic welding machine → Support hook automatic welding machine → Automatic pressure airtightness detection machine → Discharging conveyor

Основное оборудование


Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 1

Panel truss loading machine (машина для загрузки панельных погрузчиков)

Ручная загрузка складированных материалов на машины питания с помощью бум-кара, с двумя позициями размещения материалов с каждой стороны.

Сцепляющий механизм автоматически захватывает материалы с обеих сторон машины и помещает их на конвейерную линию.

Механизм позиционирования центрального зажима выровняет панель на конвейере.

Механизм, управляемый серво, перемещает доску на предварительную сварочную машину для сварочной работы по обе стороны.

Машины для загрузки и прессования кольцевых каналов воды

The waterway ring uses vibrating plate feeding with a double-track system. The waterway ring uses vibrating plate feeding with a double-track system. Кольцо водного пути использует вибрирующую пластину питания с двумя путями.

Две прессовые головки с каждой стороны прессуют кольца водопровода с передней и задней сторон.

Material transmission uses powered roller feeding. Материальная передача использует питание на роликах.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 2
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 3

Машины для поворота и сборки

Быстрое и точное переворачивание.

Высококачественные цепи для передачи; 400 Вт редукционный двигатель как привод.

Редукционный двигатель с датчиком для точного позиционирования поворота.

Автоматическое управление, без ручного вмешательства.

Состоит из вращающегося тела, загрузочного устройства, электрической консоли, операционной системы и ограждения безопасности.и эффективной передачи материалов между операциями.

Panel pre-spot positioning welding machine сварная машина с предварительным позиционированием панели

The panel automatically flows to the welding stop position on the conveyor rack, and welders on both sides start pre-spot welding. Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную сварку.

Пре-spot сварка требуется только для одного ряда.

Использует 1 набор питания AC DN75.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 4
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 5

Panel gantry multi-spot welding machine сварная машина с множественными точками

3 gantry multi-spot welding machines for welding.

Каждый блок имеет 18 наборов сварных соединений цилиндров.

Источник питания для сварки одного ряда сварных соединений за раз.

Высокоскоростной серво-связной шаг feeds the gripper forward to supply the water channel plate.

Конвекционная листовая сварочная машина

Convection sheet manually loaded onto the online tooling guide. Конвекционный лист вручную загружен в онлайн-руководство по инструментам.

Сварка выполнена с помощью gantry 4-head pre-spot welding machine.

Материалы вручную толкаются в первый ряд предварительно назначенных позиций для сварки.

Оборудование автоматически переключается для оставшихся точек сварки.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 6
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 7

Convection sheet gantry multi-spot welding machine сварная машина с конвекционным листом

Заранее установленный путь: Convection sheet follows pre-set path into tooling guide: Конвекционный лист следует за заданным маршрутом в инструментальное руководство.

Сварка с двойной подвеской: 2 gantry многоточечные сварщики.

Пневматические суставы: 16 комплектов на единицу.

Электрическое питание переменного тока: AC & single-sided для сварки рядов.

СервостепперВысокоскоростной серво-степпер питает захватчик для воды канал пластины.

У-образный конвейер

Use roller conveyor rack to transfer materials in U-shaped layout. Используйте роликовую транспортировку для переноса материалов в U-образную схему.

Эффективность использования пространстваУ-образ экономит пространство, оптимизирует процесс.

Легкость эксплуатации: меньший рабочий диапазон, удобный, уменьшает интенсивность.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 8
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 9

Long side double-head seam welding machine с длинной стороны с двойной головкой

Одновременная сваркаСварка обеих длинных сторон сразу.

Силовое питание: 300KVA средней частоты AC для стабильной долгосрочной сварки.

Gantry double-head short side seam welding machine 2 набор

Используйте среднечастотный источник питания для сварки AC, чтобы обеспечить высокую стабильность сварки в течение длительного времени.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 10
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 11

Машина для очистки и обрезки двух сторон

Очистить и подстричь длинносторонние сварные изделия.

Машины для стрижки

Процесс резкиВыполнять резку на необходимых материалов.

Материал резакаБелый стальной лезвие.

Способ резкиНожницы резки.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 12
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 13

Четырёхугольный аркорежущий станок

Формирование углаСнимайте острые углы, чтобы сформировать округлые края.

Материал резакаБелая сталь.

Способ резкиГидравлический удар.

Автоматическая сварочная машина с двумя головами

Мощность сваркиСредняя частота MD80 источник питания.

Материальный потокДвусторонние каналы для стыковки и поворота.

Способ передачи: цепная пластина для транспортировки материалов в трех направлениях.

Автоматическое питаниеГриппер и сварка позиционирование для точной работы.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 14
Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 15

Support hook автоматическая сварочная машина

Мощность сваркиСредняя частота MD40 источник питания.

Способ кормления: Clip-type stacking for material feeding.

ЗагрузкаПневматический захватчик загружает материалы в положение сварки.

Автоматическая машина для обнаружения герметичности воздуха

Испытательное давление: 10 бар.

Метод испытания: Автоматический тест давления в резервуаре воды.

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 16

Другие сведения



Подробная информация о продукции

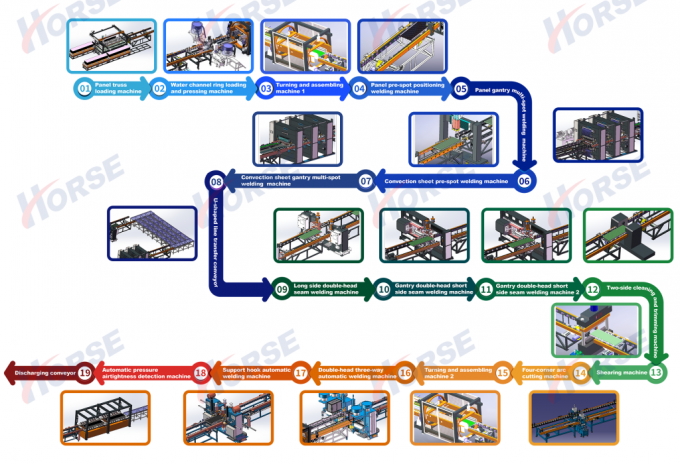

Steel Panel Radiator Production Line U-образная схема возвратаДиаграмма

Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 17

Результаты производства




Производственная линия стальных панелей радиаторов с мощностью распределения электроэнергии 1600 кВА 18




Нет Имя Материал Примечания
1 Панель Холоднокатаная стальная плита 1толщина.1 мм
2 Конвекционная плита Холоднокатаная стальная плита 0толщина 0,3 мм
3 Тип интерфейса   4x G 1/2 внутренний интерфейс нити
4 Длина продукта   400-3000 мм
5 Ширина изделия   300/400/500/600/900 мм

Список конфигурации оборудования



Нет Наименование оборудования Модель Количество Единица
1 Panel truss loading machine (машина для загрузки панельных погрузчиков) HJ-0-0 1 набор
2 Машины для загрузки и прессования кольцевых каналов воды YZJ-0-0 1 набор
3 Машины для поворота и сборки 1 FZJ-0-0 1 набор
4 Panel pre-spot positioning welding machine сварная машина с предварительным позиционированием панели DN75-2C 1 набор
5 Panel gantry multi-spot welding machine сварная машина с множественными точками 10*DN60-36C 3 набор
6 Конвекционная листовая сварочная машина 2*DN63-4C 1 набор
7 Convection sheet gantry multi-spot welding machine сварная машина с конвекционным листом 4*DN63-16C 3 набор
8 У-образный конвейер ZJG-0-0 1 набор
9 Long side double-head seam welding machine с длинной стороны с двойной головкой 2*FVM300-2C 1 набор
10 Gantry double-head short side seam welding machine 1 сварная машина с двойной головой 2*FVM300-2C 1 набор
11 Gantry double-head short side seam welding machine 2 сварная машина с двойной головой 2*FVM300-2C 1 набор
12 Машина для очистки и обрезки двух сторон XBJ-0-0 1 набор
13 Машины для стрижки JCJ-0-0 1 набор
14 Четырёхугольный аркорежущий станок QJJ-0-0 1 набор
15 Машины для поворота и сборки 2 FZJ-0-0 1 набор
16 Автоматическая сварочная машина с двумя головами 2*MD80-2C 1 набор
17 Support hook автоматическая сварочная машина 2*MD40-4C 1 набор
18 Автоматическая машина для обнаружения герметичности воздуха JCJ-0-0 1 набор
19 Выгрузка конвейера SSJ-0-0 1 набор



Конфигурация воды, электричества и газа

Проект Параметры
Общее распределение энергии 1600 КВА (настоящая общая мощность, используемая, составляет около 1000 КВА)
Давление источника газа 00,6 МПа
Давление источника воды 0.15 МПа ~ 0.30 МПа
Требования источника сжатого воздуха 1000 л/мин
Общий поток воды 1200 л/мин
Продолжительность и ширина оборудования приблизительно. 60*10 метров

тег:

Производственная линия радиатора трансформатора,

Трансформаторная машина для производства радиаторных крыльев,

Линия производства гофрированных плавников

Контактная информация
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Контактное лицо: Mr. tianwei

Телефон: +8615216883036

Оставьте вашу заявку (0 / 3000)

Другие продукты
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Автоматическая производственная линия: Всесторонний

Гибкое производство: Интеллектуальное производство

Автоматизация: Автоматизация

Гарантия: Гарантия 1 год
Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Охлаждение Гофрированные Ребра Стены Распределительный Силовой Трансформатор Маслопогружной Радиатор Ребра Автоматическая Сварочная Производственная Линия

Конфигурация емкости: 60 штук/час (на основе 2 млн. продуктов)

Операторы: 1 Человек

Зона оборудования: 65м *6.5м*2м (Д*Ш*В)

Распределение энергии оборудования: 330 кВА
Полностью автоматическая линия по производству трансформаторных радиаторов

Полностью автоматическая линия по производству трансформаторных радиаторов

Конфигурация емкости: 60 штук/час (на основе 2 млн. продуктов)

Операторы: 1 Человек

Зона оборудования: 65м *6.5м*2м (Д*Ш*В)

Распределение энергии оборудования: 330 кВА
Интеллектуальная производственная линия трансформаторного радиатора

Интеллектуальная производственная линия трансформаторного радиатора

Автоматическая производственная линия: Всесторонний

Гибкое производство: Интеллектуальное производство

Автоматизация: Автоматизация

Гарантия: Гарантия 1 год
Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Трансформаторная линия производства радиатора с крыльями ПЛК управления стальной панелью Радиаторная линия производства высокая автоматизация с сервомоторами

Rhythm: Non Flow Production Line

Production Scope: Product Line

Сертификация: ISO, CE, ABS

After-sales Service: 1 Year Warranty
около

Сварочные аппараты пятна

Замки компрессора вися сварочный аппарат автоматной сварки проекции сварщика пятна Semi

Сварочные аппараты пятна инвертора DC сварочного аппарата инвертора Dc MF 120KA

Автоматическая алюминиевая сварочная машина

Сварщик для хранения энергии

Сварочный аппарат пункта сопротивления сварщика пятна винта для закрепления крышки и гайки компрессора верхний

Подгонянный сварщик пятна сопротивления пневматического конденсатора сварочного аппарата пятна умный

Компрессор Дверные замки Преобразователь частоты Автоматический аккумулятор энергии Сварочное оборудование

Оставить сообщение

политика конфиденциальности | Китай хороший качество Сварочные аппараты пятна поставщик. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
