Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей

Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей
Automatic production line for power transformer coolers - High speed manufacturing equipment for coolers - Plate cooler production line
Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей

Большие изображения :  Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~500000
Упаковывая детали: Деревянные кронштейны/деревянные чехлы
Время доставки: 60 ~ 90
Условия оплаты: Л/К, Д/А, Д/П, Т/Т
контакт

Автоматизированная линия производства охладителей силовых трансформаторов - Высокоскоростное производственное оборудование для охладителей - Линия производства пластинчатых охладителей

описание
Модель №.: ФВМ-170КВА Объем продукции: Линия продуктов
Сертификация: ISO, CE, ABS Послепродажное обслуживание: гарантия 1 год
Транспортный пакет: Деревянный ящик Торговая марка: ТРИНТФАР



Рабочий процесс

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Рабочий процесс:Машина для загрузки панельных ферм → Машина для загрузки и прессования кольца водяного канала → Машина для поворота и сборки 1 → Машина для предварительной точечной сварки панелей → Портальная машина для многоточечной сварки панелей → Машина для предварительной точечной сварки конвекционного листа → Портальная машина для многоточечной сварки конвекционного листа → Конвейер для транспортировки по U-образной линии → Двухголовочная машина для шовной сварки длинной стороны → Портальная двухголовочная машина для шовной сварки короткой стороны 1 → Портальная двухголовочная машина для шовной сварки короткой стороны 2 → Двухсторонняя машина для очистки и обрезки → Гильотина → Четырех-угловая машина для резки дуг → Машина для поворота и сборки 2 → Двухголовочная трехходовая автоматическая сварочная машина → Автоматическая сварочная машина для опорных крюков → Автоматическая машина для проверки герметичности под давлением → Разгрузочный конвейер
Основное оборудование

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line



комплект

Ручная загрузка штабелированных материалов на тележки питающей платформы с помощью стрелового крана, с двумя позициями размещения материалов с каждой стороны.
Захват фермы автоматически захватывает материалы с обеих сторон тележки для пластин и помещает их на конвейерную линию.
Центральный зажимной механизм позиционирует панель на конвейере.
Сервопривод перемещает лист к машине для предварительной точечной сварки для точечной сварки с обеих сторон.

комплект

Водяной канал использует вибрационную подачу пластин с двухдорожечной системой.
Две прессующие головки с каждой стороны прижимают кольца водяного канала спереди и сзади.
Транспортировка материалов осуществляется с помощью роликового конвейера с приводом.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

Машина для поворота и сборки

Быстрое и точное переворачивание.
Высококачественные цепи для передачи; редукторный двигатель мощностью 400 Вт в качестве привода.
Редукторный двигатель с датчиком для точного позиционирования при повороте.
Автоматическое управление, без ручного вмешательства.
Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям к повороту продукта, обеспечивая безопасную, плавную и эффективную передачу материалов между операциями.

комплект

Панель автоматически поступает в положение остановки сварки на стойке конвейера, и сварщики с обеих сторон начинают предварительную точечную сварку. Предварительная точечная сварка требуется только для одного ряда. Используется 1 комплект источника питания переменного тока DN75.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

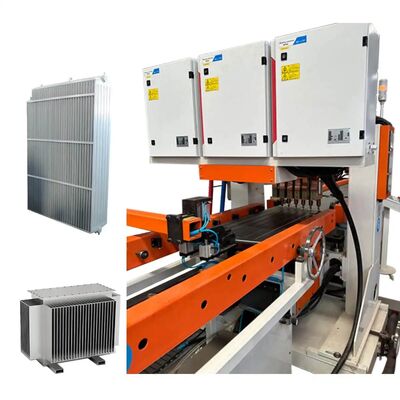

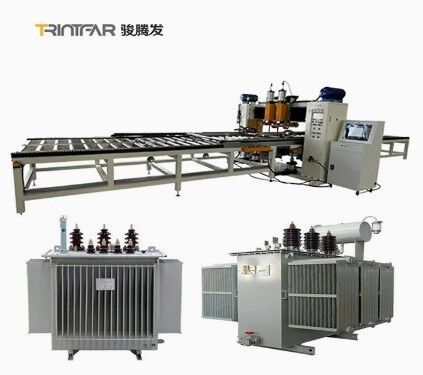

3 портальные машины для многоточечной сварки. Каждая установка имеет 18 комплектов цилиндрических сварочных соединений. Источник питания переменного тока для сварки одного ряда паяных соединений за раз. Высокоскоростной сервопривод с шаговым двигателем подает захват вперед для подачи пластины водяного канала.

комплект

Конвекционный лист вручную загружается в направляющую оснастки на линии. Сварка выполняется с помощью портальной машины для предварительной точечной сварки с 4 головками. Материалы вручную подаются в первый ряд предварительно намеченных позиций для сварки. Оборудование автоматически смещается для оставшихся точек сварки.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

Предустановленный путь: Конвекционный лист следует по предустановленному пути в направляющую оснастки.
Двойная портальная сварка: 2 портальные машины для многоточечной сварки.
Пневматические соединения: 16 комплектов на установку.
Источник питания переменного тока: Переменный ток и односторонняя сварка ряда.
Сервопривод с шаговым двигателем: Высокоскоростной сервопривод с шаговым двигателем подает захват для пластины водяного канала.

комплект

Используйте стойку роликового конвейера для транспортировки материалов в U-образной компоновке.
Эффективность использования пространства: U-образная форма экономит место, оптимизирует процесс.
Простота эксплуатации: Меньший радиус действия рабочего, удобно, снижает интенсивность. Двухголовочная машина для шовной сварки длинной стороны

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

Источник питания: 300 кВА среднечастотный переменный ток для стабильной длительной сварки. Портальная двухголовочная машина для шовной сварки короткой стороны 2 комплекта
Используйте среднечастотный источник питания переменного тока для обеспечения высокостабильной сварки в течение длительного времени. Двухсторонняя машина для очистки и обрезки

Очистка и обрезка сварных изделий по длинной стороне.

Гильотина

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

Выполнение резки на требуемых материалах.

комплект

Лезвие из быстрорежущей стали. Метод резки:
Гидравлический пробой. Четырех-угловая машина для резки дуг
Сварочная мощность: Обрезание острых углов для формирования закругленных краев.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

Быстрорежущая сталь. Метод резки:
Гидравлический пробой. Двухголовочная трехходовая автоматическая сварочная машина
Сварочная мощность: Среднечастотный источник питания MD80.

комплект

Штабелирование типа зажима для подачи материала. Метод транспортировки:
Цепной конвейер для транспортировки материалов по трехходовому пути. Автоматическая подача: Захват и позиционирование сварки для точной работы. Автоматическая сварочная машина для опорных крюков Сварочная мощность: Среднечастотный источник питания MD40.

Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line

комплект

Штабелирование типа зажима для подачи материала. Загрузка:
Пневматический захват загружает материалы в положение сварки. Автоматическая машина для проверки герметичности под давлением
Испытательное давление: 10 бар.

комплект

Автоматическое испытание под давлением в резервуаре с водой. Другая информация
Детали продукта Технические услуги
Диаграмма U-образной схемы возврата линии производства стальных панельных радиаторов
Придерживаться клиентоориентированности и предоставлять вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание. Предпродажное обслуживание:
До подписания контракта компания предоставляет клиентам различные решения для производственных процессов и услуги технического консультирования по оборудованию. Результаты производства
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line Монтаж и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на монтажную площадку, указанную пользователем, в установленные сроки и направит инженеров технической службы для его установки на месте. Когда у пользователя будут основные запасные части для монтажа и ввода в эксплуатацию, инженер технической службы установит и отладит машину для использования пользователем, обеспечив чистоту, порядок и аккуратность на площадке монтажа и ввода в эксплуатацию.
Послепродажное обучение: Компания предлагает бесплатное техническое обучение (минимум 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают: - Использование программного обеспечения для управления - Процедуры включения/выключения питания
Power Transformer Radiator Manufacturer - Transformer Corrugated Sheet Production Line - Настройки параметров панели и программного обеспечения - Базовая очистка и техническое обслуживание машины
- Устранение распространенных аппаратных сбоев
- Меры предосторожности при эксплуатации
Техническое обслуживание оборудования
- Гарантия один год после окончательного приемки;
- Время ответа службы поддержки клиентов в течение 24 часов;
- Платный ремонт предоставляется после гарантийного срока.
№
Наименование
Материал
Количество 1 Панель Холоднокатаная стальная пластина
Проект 2 Тип интерфейса Холоднокатаная стальная пластина
1 3 Тип интерфейса 4x внутренняя резьба G 1/2
Конвейер для транспортировки по U-образной линии Длина изделия   400-3000 мм
1 Ширина изделия   300/400/500/600/900 мм
3 №   Наименование оборудования

Модель



Количество Единица измерения 1 Машина для загрузки панельных ферм HJ-0-0
Проект комплект 2 Проект Параметры
1 комплект 3 Проект Параметры
Конвейер для транспортировки по U-образной линии комплект 16 Проект Параметры
1 комплект 5 Проект Параметры
3 комплект 6 Конвейер для транспортировки по U-образной линии Параметры
1 комплект 7 Проект Параметры
3 комплект 8 Конвейер для транспортировки по U-образной линии Параметры
1 комплект 9 Проект Параметры
1 комплект 12 Проект Параметры
1 комплект 12 Проект Параметры
1 комплект 12 Проект Параметры
1 комплект 13 Проект Параметры
1 комплект 19 Проект Параметры
1 комплект 15 Проект Параметры
1 комплект 16 Проект Параметры
1 комплект 17 Проект Параметры
1 комплект 18 Проект Параметры
1 комплект 19 Проект Параметры
1 комплект Комплектация воды, электричества и газа Проект Параметры



Общее распределение мощности

1600 кВА (фактически потребляемая мощность составляет около 1000 кВА) Давление источника газа
0,6 МПа Давление источника воды
0,15 МПа ~ 0,30 МПа Требования к источнику сжатого воздуха
1000 л/мин Общий расход воды
1200 л/мин Приблизительная занимаемая площадь оборудования (длина*ширина)
60 м * 10 м
