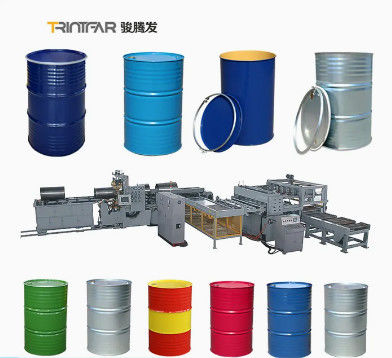

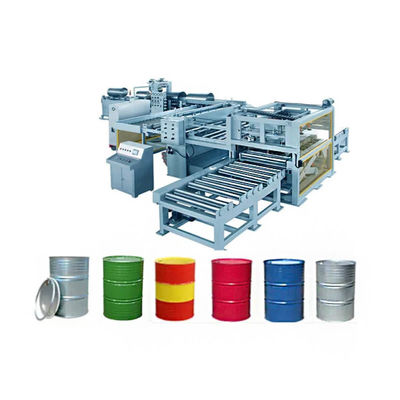

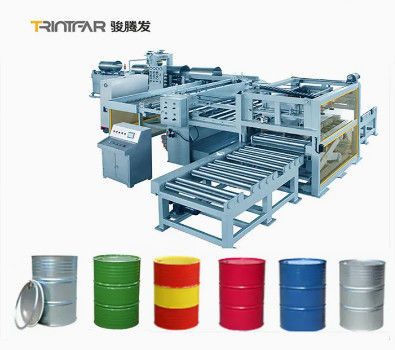

Производственная линия для стальных барабанов на 200 литров 11 человек

Большие изображения : Производственная линия для стальных барабанов на 200 литров 11 человек

Подробная информация о продукте:

Место происхождения:	КНР
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10,000-80,000
Упаковывая детали:	Деревянные скобки/деревянные чехлы
Delivery Time:	90~120
Условия оплаты:	Аккредитив, безотзывный аккредитив, документы против акцепта, документы против платежа, банковский п

контакт

Производственная линия для стальных барабанов на 200 литров 11 человек

описание

Конфигурация емкости:	2-10 барабанов/мин	Операторы:	около 11 человек
Потребление энергии:	1 кВт·ч/барабан	Гарантия:	1 год
Voltage:	220V/380V/440v	Послепродажное обслуживание:	Видеотехническая поддержка
Выделить:	Линия производства стальных барабанов 200 л , Линия производства стальных барабанов

Рабочий процесс

Рабочий поток:Закругление → Сварка швов → Пеналь/фланцевка → Волнообразование/В-пеналь → Испытание утечки (до шва) → Шва → Испытание утечки (после шва) → Чистое масло, промывка, Ф-фосфоризация,Мытье → мытье Сушка → наружная покраска → сушка после наружной покраски → охлаждение → хранилище (оффлайн)

Основное оборудование

Машины для производства корпусов стальных барабанов

Машина для производства стальных листов

Коробка с катушками: двигатель 3-в-1, гидравлический подъем/снижение

Устройство разворачивания катушки: Гидравлический привод, без силового вращения, диаметр катушки Ф508-Ф610 мм, максимальная нагрузка: 15 тонн

Уравнитель на 7 роликов: 7 роликов, скорость двигателя регулируется по частоте

Механизм измерений: Точность длины с помощью обслуживающего двигателя кондиционера японского производства

Машина для резки листов: 3*1500мм, управляемый ПЛК

Транспортер: Передача режущих листов автосварщику

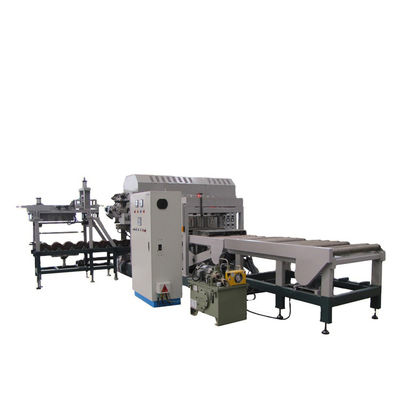

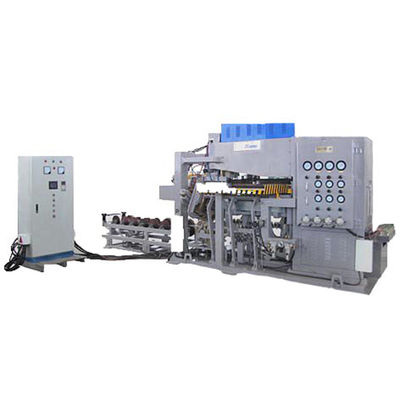

Автомашина для сварки корпуса барабана

Контроль перекрытия: Стержень направляющего положения барабан; Z-Стержень обеспечивает 2 мм перекрытия с легким обслуживанием с помощью съемных полос износа и профилированный нос для точного контакта сварного колеса.

Часовые стеклянные рулоны: Монтируется на целевой пост раму с датчиками, обеспечивающими постепенное размещение, последовательное перекрытие и минимизацию маркировки поверхности; нижние ролики поворачиваются для обслуживания,верхний рулон регулируется для допустимых размеров с использованием пневматических цилиндров.

Сварные головки: СУВ-инверторный двигатель переменного тока с коробкой передач и пневматическим давлением для постоянной скорости; сварные колеса с перекрестным индексом для равномерного износа, автоматически смазанные,и может быть отрезана вручную или полуавтоматически для сокращения времени простоя.

Сдвиг цилиндра с головкой сварки: Нижняя головка сварки, установленная на лопате из легкого сплава с пневматическим цилиндром и метлом, чтобы стабилизировать силу и уменьшить реакцию при запуске сварки.

Контроль сварки: энергоэффективный трехфазный переменный ток, управление с ЖК-дисплеем.

Трансформатор: SP 350 кВА.

Прокатные роликиНеобязательно.

Фланцевая машина

Высокоэффективное формирование фланца. Подходит для холоднокатаной стали, управляемый PLC, гидравлический привод. Мощность единицы: 22 кВт.

Машины для изготовления шариков

С 8 конусовыми формами, движущимися наружу, чтобы сформировать 12 мм регулируемые шарики, управляемые PLC, гидравлический привод, мощность единицы: 15 кВт.

Машины для калькуляции

Швейная машина

Автоматическое нагрузка пресс и сварка швов. Двойные двигатели и основные валы. Механизм камеры рулевые колеса, легко регулируется, управляется PLC. Мощность единицы: 41KW.

Производство стальных барабанов с нижней и верхней крышкой

Машины для выпрямления и стрижки

Машины для декоулинга:

Ширина листа: 600-1320 мм
Толщина: 0,6-1,4 мм
Производственная мощность: 15 штук/мин
Максимальная скорость резки: 50-60 м/мин

Машина для выпрямления на семи роликах:

Точность выпрямления: ≤ 1,5 мм/м2

Машины для стрижки:

Толщина стрижки: ≤3 мм
Ширина стрижки: ≤ 1500 мм

Машина для прессования крышки

Машина для прессования крышки (160-тонный пресс)

Функция:Формирует крышку и дно с помощью двух 160-тонных ударных прессов.

Машина для прессования с двойным блокировкой ((пресс 63 тонн)

Функция:Используется для обычного пробивания и блокировки барабанных отверстий.

Автоматизация:Погрузка и разгрузка полностью автоматизированы.

Мощность единицы:15 кВт

Машина для предварительного закручивания и распыления клея

Автоматическая палетная машина

Машины для распыливания краски

Стиральная линия

Бароны очищаются и помещаются на транспортную цепочку краски, переходящую от горизонтальной к вертикальной.
Длина транспортировки:55 м
Канал сушки:L28m;W1.5m;H1.7m

Оборудование для покраски

Трехцветная живопись:

Внутренняя часть: водонепроницаемая краска

Внешний вид: магнитная краска с кислотным спиртом

Размер: L4.8m; W4m; H2.4m

Оборудование для сушки

Вертикальная сушка в трех рядах
Диапазон регулирования температуры:комнатная температура до 200°C, регулируемая
Точность регулирования температуры:± 5°C
Размер:L36M; W2.6M; H2.1M

Охладительное оборудование

Функция: Ожесточенная лаковая поверхность после выпечки
Сила: 6,6 кВт

Машины для испытания утечки

Испытание горизонтального типа, давление воздуха 0,03 МПа. Управление ПЛК, управление сжатым воздухом.

Прочая информация

Подробная информация о продукции

Диаграмма линии производства стальных барабанов

Результаты производства

Способ сварки:

Это оборудование использует метод сварки с валовым швом, с электродами в виде цилиндрических валов.позволяет контролировать толщину соединенияВ процессе сварки применяется более высокое давление на электроде и непрерывный ток сварки.можно достичь стабильного качества сваркиМашина способна выполнять процесс сварки швов на продольных швах металлических барабанов диаметром от 516 мм (для конических барабанов) до 571,5 мм.

Список конфигураций оборудования

Барабан заканчивает производственную линию
СН.	Модель No.	Имя	Единица	Количество	Примечание
1	ST2311.00B	Коляска с натяжкой вверх	набор	1	Гидравлический привод
2	STK2010.01.00C	Отряд разворачивания	Установлено	1	Гидравлический привод; частотное регулирование оборотов двигателя
3	STK1213100	9 роллеров выравниватель и измеритель	Установлено	1	Сервоуправление
4	СТ1319.00	Конвейер от выравнивателя до прессовой машины	Установлено	1
5	JD21-160	Машина для прессования крышки	Установлено	2	160 тонн
6	MJ571.5	Форма для крышки и дна	Установлено	2
7	СТ1318.00	Конвейер для покрытия машины с предварительным катушкой и клеем для распыления	Установлено	2	Включает конвейер и складирование
8	YJX200900	машины с предварительной катушкой и клеем для распыливания	Установлено	2	Управление ПЛК;
9	St-1001	Автоукладывание для крышек барабанов	Установлено	2
10	Q11-2000	Машины для резки лома	Установлено	1	3*2000 мм
11	KJKZ2011.00	Электрическая контрольная коробка	Установлено	1
12	KJ2011.02.00	Гидравлическая станция	Установлено	1

Автоматическое пробивание отверстия 2′& 3/4′ и блокировка 2′& 3/4′ Закрытие
СН.	Имя	Единица	Количество
1	Глубокая глотная мощность 63 тонны прессы	Установлено	2
2	Двойная прессовая форма	Установлено	1
3	Двойная блокировка формы	Установлено	1
4	Автотранспортная линия для прикрытия	Установлено	1
5	Электрическая система управления	Установлено	1

Вырезание на длину (для корпуса барабана)
СН.	Модель No.	Имя	Единица	Количество	Примечание
1	ST2311.00B	Коляска с натяжкой вверх	набор	1	Гидравлический привод
2	STK2010.01.00C	Разворачивать и объединять	Установлено	1	Гидравлический привод
3	STK1213100	Машины для выравнивания 9 роликов	Установлено	1	Скорость регулировки частоты
4	STK1213200	Устройство измерения	Установлено	1	Сервомотор
5	Q11-1500	Машины для резки листов	Установлено	1	3*1500 мм
6	KJKZ2011	Электрическая контрольная коробка	Установлено	1
7	KJ2011.02.00	Гидравлическая станция	Установлено	1

Производственная линия по производству корпуса стального барабана
СН.	Модель No.	Имя	Единица	Количество	Примечание
1	KJJQ.00	Конвейер			Линия резки
2	FHJ-250-2	Автоварная машина	Установлено	1	Трехфазный среднечастотный инвертор
3	YP-линия201	Сварная линия уплотнение прокат и вырезать язык железа	Установлено	2
4	STG2201.00	Машины для экструзионных фланцев	Установлено	1	Включает многоступенчатую цепь и электрическое управление гидравлическое управление
5	СТГ2203.00	Машины для изготовления шариков	Установлено	1	Включает многоступенчатую цепь и электрическое управление гидравлическое управление
6	STG2202.00	Машины для калькуляции	Установлено	1	Включает многоступенчатую цепь и электрическое управление гидравлическое управление
7	STG1005.00	Сварная линия Пробная машина для проверки утечек	Установлено	1	Включает многоступенчатую цепь и электрическое управление гидравлическое управление
8	СТ2204.05.00	Автоматическое питание концов барабанов	Установлено	1	Включает многоступенчатую цепь и электрическое управление
9	ST2204.00X	Швейная машина	Установлено	1	Включает многоступенчатую цепь и электрическое управление гидравлическое управление
10	STG1005.00	Машина для испытания утечки	Установлено	1

Очистка задней части (мытье, сушка, система покраски и т.д.)
СН.	Имя	Единица	Количество	Примечание
1	Подъемная машина	Установлено	1
2	Промывка, уборка и транспортировка	Установлено	1
3	Сушка и транспортировка	Установлено	1
4	Машины для поворота	набор	2
5	Окрасочная комната (на улице)	набор	2	3 цвета
6	Передний дистрибьютор	Установлено	2
7	Вертикальное трехканальное сушильное оборудование	Установлено	1	(на улице)
8	Охлаждение	Установлено	1
9	Задний распределитель	Установлено	1
