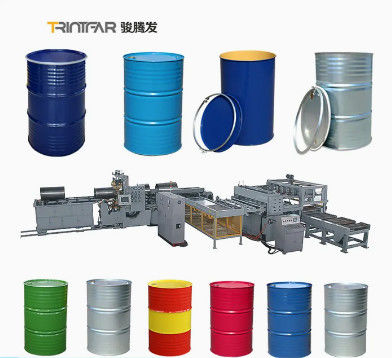

Производственная линия на стальных барабанах с сваркой швов идеальна

Производственная линия на стальных барабанах с сваркой швов идеальна
Customizable Steel Drum Production Line With Seam Welding Perfect
Производственная линия на стальных барабанах с сваркой швов идеальна Производственная линия на стальных барабанах с сваркой швов идеальна Производственная линия на стальных барабанах с сваркой швов идеальна Производственная линия на стальных барабанах с сваркой швов идеальна Производственная линия на стальных барабанах с сваркой швов идеальна Производственная линия на стальных барабанах с сваркой швов идеальна

Большие изображения :  Производственная линия на стальных барабанах с сваркой швов идеальна

Подробная информация о продукте:
Place of Origin: China
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~80000
Упаковывая детали: Деревянные скобки/деревянные чехлы
Время доставки: 90 ~ 120
Условия оплаты: L/C, D/A, D/P, T/T
контакт

Производственная линия на стальных барабанах с сваркой швов идеальна

описание
Конфигурация: Доступно Контроль: Автоматический
Сварочный способ: Сварка швов Вес: 70000-130000 кг, 15-50 тонн
Напряжение: 220V/380V/440V
Выделить:

Линия производства настраиваемых стальных барабанов

,

Производственная линия для сварки швов

Рабочий процесс



Рабочий поток:Закругление → Сварка швов → Пеналь/фланцевка → Волнообразование/В-пеналь → Испытание утечки (до шва) → Шва → Испытание утечки (после шва) → Чистое масло, промывка, Ф-фосфоризация,Мытье → мытье Сушка → наружная покраска → сушка после наружной покраски → охлаждение → хранилище (оффлайн)

Основное оборудование



Машины для производства корпусов стальных барабанов

Машина для производства стальных листов

Коробка с катушками: двигатель 3-в-1, гидравлический подъем/снижение

Устройство разворачивания катушки: Гидравлический привод, без силового вращения, диаметр катушки Ф508-Ф610 мм, максимальная нагрузка: 15 тонн

Уравнитель на 7 роликов: 7 роликов, скорость двигателя регулируется по частоте

Механизм измерений: Точность длины с помощью обслуживающего двигателя кондиционера японского производства

Машина для резки листов: 3*1500мм, управляемый ПЛК

Транспортер: Передача режущих листов автосварщику

Автомашина для сварки корпуса барабана



Контроль перекрытия: Стержень направляющего положения барабан; Z-Стержень обеспечивает 2 мм перекрытия с легким обслуживанием с помощью съемных полос износа и профилированный нос для точного контакта сварного колеса.

Часовые стеклянные рулоны: Монтируется на “целевой пост” раму с датчиками, обеспечивающими постепенное размещение, последовательное перекрытие и минимизацию маркировки поверхности; нижние ролики поворачиваются для обслуживания,верхний рулон регулируется для допустимых размеров с использованием пневматических цилиндров.

Сварные головки: СУВ-инверторный двигатель переменного тока с коробкой передач и пневматическим давлением для постоянной скорости; сварные колеса с перекрестным индексом для равномерного износа, автоматически смазанные,и может быть отрезана вручную или полуавтоматически для сокращения времени простоя.

Сдвиг цилиндра с головкой сварки: Нижняя головка сварки, установленная на лопате из легкого сплава с пневматическим цилиндром и метлом, чтобы стабилизировать силу и уменьшить реакцию при запуске сварки.

Контроль сварки: энергоэффективный трехфазный переменный ток, управление с ЖК-дисплеем.

Трансформатор: SP 350 кВА.

Прокатные роликиНеобязательно.



Фланцевая машина

Производственная линия на стальных барабанах с сваркой швов идеальна 3

Высокоэффективное формирование фланца. Подходит для холоднокатаной стали, управляемый PLC, гидравлический привод. Мощность единицы: 22 кВт.

Машины для изготовления шариков

Производственная линия на стальных барабанах с сваркой швов идеальна 4

С 8 конусовыми формами, движущимися наружу, чтобы сформировать 12 мм регулируемые шарики, управляемые PLC, гидравлический привод, мощность единицы: 15 кВт.

Машины для калькуляции

Производственная линия на стальных барабанах с сваркой швов идеальна 5

Высокоэффективное формирование фланца. Подходит для холоднокатаной стали, управляемый PLC, гидравлический привод. Мощность единицы: 22 кВт.

Швейная машина

Автоматическое нагрузка пресс и сварка швов. Двойные двигатели и основные валы. Механизм камеры рулевые колеса, легко регулируется, управляется PLC. Мощность единицы: 41KW.

Производство стальных барабанов с нижней и верхней крышкой

Производственная линия на стальных барабанах с сваркой швов идеальна 7

Машины для выпрямления и стрижки

Машины для декоулинга:

  • Ширина листа: 600-1320 мм
  • Толщина: 0,6-1,4 мм
  • Производственная мощность: 15 штук/мин
  • Максимальная скорость резки: 50-60 м/мин
  •

Машина для выпрямления на семи роликах:

  • Точность выпрямления: ≤ 1,5 мм/м2
  •

Машины для стрижки:

  • Толщина стрижки: ≤3 мм
  • Ширина стрижки: ≤ 1500 мм

Машина для прессования крышки

Машина для прессования крышки (160-тонный пресс)

  • Функция:Формирует крышку и дно с помощью двух 160-тонных ударных прессов.
  •

Машина для прессования с двойным блокировкой ((пресс 63 тонн)

  • Функция:Используется для обычного пробивания и блокировки барабанных отверстий.
  •

Автоматизация:Погрузка и разгрузка полностью автоматизированы.

Мощность единицы:15 кВт

Машина для предварительного закручивания и распыления клея

Производственная линия на стальных барабанах с сваркой швов идеальна 9

Автоматическая палетная машина

Производственная линия на стальных барабанах с сваркой швов идеальна 10

Машины для распыливания краски

Стиральная линия

  • Бароны очищаются и помещаются на транспортную цепочку краски, переходящую от горизонтальной к вертикальной.
  • Длина транспортировки:55 м
  • Канал сушки:L28m;W1.5m;H1.7m

Оборудование для покраски

Трехцветная живопись:

Внутренняя часть: водонепроницаемая краска

Внешний вид: магнитная краска с кислотным спиртом

Размер: L4.8m; W4m; H2.4m

Оборудование для сушки

Вертикальная сушка в трех рядах
Диапазон регулирования температуры:комнатная температура до 200°C, регулируемая
Точность регулирования температуры:± 5°C
Размер:L36M; W2.6M; H2.1M

Охладительное оборудование

Функция: Ожесточенная лаковая поверхность после выпечки
Сила: 6,6 кВт

Машины для испытания утечки

Производственная линия на стальных барабанах с сваркой швов идеальна 15

Машины для испытания утечки

Испытание горизонтального типа, давление воздуха 0,03 МПа. Управление ПЛК, управление сжатым воздухом.

Прочая информация



Подробная информация о продукции

Диаграмма линии производства стальных барабанов

Производственная линия на стальных барабанах с сваркой швов идеальна 16

Результаты производства

Производственная линия на стальных барабанах с сваркой швов идеальна 17Производственная линия на стальных барабанах с сваркой швов идеальна 18

Способ сварки:

Это оборудование использует метод сварки с валовым швом, с электродами в виде цилиндрических валов.позволяет контролировать толщину соединенияВ процессе сварки применяется более высокое давление на электроде и непрерывный ток сварки.можно достичь стабильного качества сваркиМашина способна выполнять процесс сварки швов на продольных швах металлических барабанов диаметром от 516 мм (для конических барабанов) до 571,5 мм.





Список конфигураций оборудования

Барабан заканчивает производственную линию
СН. Модель No. Имя Единица Количество Примечание
1 ST2311.00B Коляска с натяжкой вверх набор 1 Гидравлический привод
2 STK2010.01.00C Отряд разворачивания Установлено 1 Гидравлический привод; частотное регулирование оборотов двигателя
3 STK1213100 9 роллеров выравниватель и измеритель Установлено 1 Сервоуправление
4 СТ1319.00 Конвейер от выравнивателя до прессовой машины Установлено 1
5 JD21-160 Машина для прессования крышки Установлено 2 160 тонн
6 MJ571.5 Форма для крышки и дна Установлено 2
7 СТ1318.00 Конвейер для покрытия машины с предварительным катушкой и клеем для распыления Установлено 2 Включает конвейер и складирование
8 YJX200900 машины с предварительной катушкой и клеем для распыливания Установлено 2 Управление ПЛК;
9 St-1001 Автоукладывание для крышек барабанов Установлено 2
10 Q11-2000 Машины для резки лома Установлено 1 3*2000 мм
11 KJKZ2011.00 Электрическая контрольная коробка Установлено 1
12 KJ2011.02.00 Гидравлическая станция Установлено 1
Автоматическое пробивание отверстия 2′& 3/4′ и блокировка 2′& 3/4′ Закрытие
СН. Имя Единица Количество
1 Глубокая глотная мощность 63 тонны прессы Установлено 2
2 Двойная прессовая форма Установлено 1
3 Двойная блокировка формы Установлено 1
4 Автотранспортная линия для прикрытия Установлено 1
5 Электрическая система управления Установлено 1
Вырезание на длину (для корпуса барабана)
СН. Модель No. Имя Единица Количество Примечание
1 ST2311.00B Коляска с натяжкой вверх набор 1 Гидравлический привод
2 STK2010.01.00C Разворачивать и объединять Установлено 1 Гидравлический привод
3 STK1213100 Машины для выравнивания 9 роликов Установлено 1 Скорость регулировки частоты
4 STK1213200 Устройство измерения Установлено 1 Сервомотор
5 Q11-1500 Машины для резки листов Установлено 1 3*1500 мм
6 KJKZ2011 Электрическая контрольная коробка Установлено 1
7 KJ2011.02.00 Гидравлическая станция Установлено 1
Производственная линия по производству корпуса стального барабана
СН. Модель No. Имя Единица Количество Примечание
1 KJJQ.00 Конвейер     Линия резки
2 FHJ-250-2 Автоварная машина Установлено 1 Трехфазный среднечастотный инвертор
3 YP-линия201 Сварная линия уплотнение прокат и вырезать язык железа Установлено 2
4 STG2201.00 Машины для экструзионных фланцев Установлено 1 Включает многоступенчатую цепь и электрическое управление гидравлическое управление
5 СТГ2203.00 Машины для изготовления шариков Установлено 1 Включает многоступенчатую цепь и электрическое управление гидравлическое управление
6 STG2202.00 Машины для калькуляции Установлено 1 Включает многоступенчатую цепь и электрическое управление гидравлическое управление
7 STG1005.00 Сварная линия Пробная машина для проверки утечек Установлено 1 Включает многоступенчатую цепь и электрическое управление гидравлическое управление
8 СТ2204.05.00 Автоматическое питание концов барабанов Установлено 1 Включает многоступенчатую цепь и электрическое управление
9 ST2204.00X Швейная машина Установлено 1 Включает многоступенчатую цепь и электрическое управление гидравлическое управление
10 STG1005.00 Машина для испытания утечки Установлено 1
Очистка задней части (мытье, сушка, система покраски и т.д.)
СН. Имя Единица Количество Примечание
1 Подъемная машина Установлено 1
2 Промывка, уборка и транспортировка Установлено 1
3 Сушка и транспортировка Установлено 1
4 Машины для поворота набор 2
5 Окрасочная комната (на улице) набор 2 3 цвета
6 Передний дистрибьютор Установлено 2
7 Вертикальное трехканальное сушильное оборудование Установлено 1 (на улице)
8 Охлаждение Установлено 1
9 Задний распределитель Установлено 1

тег:

7 слоев производственной линии стального барабана сваривая,

Сварщик шва сопротивления CE,

Производственная линия заварки стального барабана 48KW

Контактная информация
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Контактное лицо: Mr. tianwei

Телефон: +8615216883036

Оставьте вашу заявку (0 / 3000)

Другие продукты
Автоматическая стальная сварочная линия сварки барабана

Автоматическая стальная сварочная линия сварки барабана

Скорость: 2~10 шт/мин

Автоматическая ранг:: Автоматический

Использование:: найдите сваривая линия

Упаковочный материал:: Пластмасса, древесина
Сварщик швов сопротивления на линии производства сварки стальных барабанов

Сварщик швов сопротивления на линии производства сварки стальных барабанов

Скорость: 2~10 шт/мин

Автоматическая ранг:: Автоматический

Использование:: найдите сваривая линия

Упаковочный материал:: Пластмасса, древесина
Сварочное оборудование шва стального барабана сварщика бочонка 55 галлонов автоматическое стальное

Сварочное оборудование шва стального барабана сварщика бочонка 55 галлонов автоматическое стальное

Скорость: 2~10 шт/мин

Автоматическая оценка:: Автоматический

Использование:: найти линию сварки

Упаковочный материал:: пластиковый, деревянный
Производственная линия сварки стальных барабанов Круговая прокатная автоматическая сварка швов

Производственная линия сварки стальных барабанов Круговая прокатная автоматическая сварка швов

Скорость: 2~10 шт/мин

Автоматическая ранг:: Автоматический

Использование:: найдите сваривая линия

Упаковочный материал:: Пластмасса, древесина
сварочный аппарат шва производственной линии автоматического стального барабана сваривая высокоскоростной автоматический

сварочный аппарат шва производственной линии автоматического стального барабана сваривая высокоскоростной автоматический

Скорость: 2~10 шт/мин

Автоматическая оценка:: Автоматический

Использование:: найти линию сварки

Упаковочный материал:: пластиковый, деревянный
около

Сварочные аппараты пятна

Замки компрессора вися сварочный аппарат автоматной сварки проекции сварщика пятна Semi

Сварочные аппараты пятна инвертора DC сварочного аппарата инвертора Dc MF 120KA

Автоматическая алюминиевая сварочная машина

Сварщик для хранения энергии

Сварочный аппарат пункта сопротивления сварщика пятна винта для закрепления крышки и гайки компрессора верхний

Подгонянный сварщик пятна сопротивления пневматического конденсатора сварочного аппарата пятна умный

Компрессор Дверные замки Преобразователь частоты Автоматический аккумулятор энергии Сварочное оборудование

Оставить сообщение

политика конфиденциальности | Китай хороший качество Сварочные аппараты пятна поставщик. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
