Линия производства полностью автоматических радиаторов трансформаторов мощности, промышленное производство, включая полностью автоматические линии производства, такие как машины для горячего прессования, машины для сварки швов,и палетный робот

Большие изображения : Линия производства полностью автоматических радиаторов трансформаторов мощности, промышленное производство, включая полностью автоматические линии производства, такие как машины для горячего прессования, машины для сварки швов,и палетный робот

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TRINTFAR
Сертификация:	CE
Номер модели:	ФВМ-170КВА

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 10000-50000 set
Упаковывая детали:	ДЕРЕВЯННАЯ КОРОБКА
Время доставки:	В течение 90 дней с момента окончательного платежа
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Поставка способности:	50 в год

контакт

Линия производства полностью автоматических радиаторов трансформаторов мощности, промышленное производство, включая полностью автоматические линии производства, такие как машины для горячего прессования, машины для сварки швов,и палетный робот

описание

Мощность оборудования::	120 м/мин	Послегарантийное обслуживание:	Видео техническая поддержка
Автоматическая оценка:	Автоматический	Состояние:	Новый
Напряжение:	220 В/380 В	мощность (Вт):	220-450кВт
Имя:	Высокоэффективная линия по производству стальных радиаторов в Китае	Основные компоненты::	ПЛК, двигатель, подшипник, коробка передач, двигатель, сосуд под давлением, шестерня,

Рабочий процесс

Рабочий процесс:Размотка→ профилирование→ гидравлический пресс→ переворот → многоточечная сварка→ сварка бокового шва → сварка головки → боковая резка → конечный продукт → автоматическая машина для укладки панелей

Основное оборудование

Станция профилирования
Скорость прокатки: 6-14 м/мин
Регулируемый пресс для пробивки торца: гидравлический пресс 315 тонн
Роторный энкодер и сервопривод для точности длины/размера ребер
Выравнивающий механизм обеспечивает плоскостность каждой детали
Размотанный материал помещается на разгрузочную стойку грузоподъемностью 5 тонн с помощью погрузочной тележки и прокатывается в листы
Опциональный буферный приямок по запросу клиента

Станция переворачивания и соединения
Скорость конвейера: 5-15 м/мин
Переворот ребер радиатора на 180°
Устройство переворота: вращающаяся стойка, опрокидывающая стойка, трансмиссионная система, устройство переворота, толкающее устройство и т. д.
Первый лист достигает заданного положения → переворачивается на противоположную конвейерную стойку
Второй лист достигает заданного положения → толкающее устройство перемещает его на первый лист, завершая соединение

Станция двойной предварительной точечной сварки
Два комплекта устройств для точечной сварки под давлением
Мощность: 60 кВА
После переворачивания и сборки машина предварительной точечной сварки выравнивает и фиксирует заготовки для многоточечной сварки

Портальная станция многоточечной сварки
12 комплектов устройств для точечной сварки под давлением
Сварочная головка с двумя головками, 6 точек/ряд
Источники переменного тока: 12 комплектов
Мощность: 12 * 50 кВА Двухрядная сварка для повышения эффективности

Станция двухсторонней сварки шва
2 комплекта сварочных аппаратов для шва, симметрично расположенных
4 комплекта сварочных головок для шва
2 комплекта сварочных источников питания с переменной частотой
Мощность: 2 * 160 кВА
Максимальное давление: 12 000 Н
Дифференциальный приводной механизм
Скорость сварки шва: 0-2,8 м/мин

Станция прокатки, резки и выравнивания
Состоит из корпуса машины, приводного устройства, режущего устройства, механизма дробления кромок, выравнивающего механизма, системы электронного управления, пневматической системы и т. д.
Дисковая прокатная пила режет обе стороны; режущий диск изготовлен из легированной инструментальной стали (ударопрочный, износостойкий, длительный срок службы)
Скорость прокатной резки: 2-6 м/мин
Приводная мощность: 4 кВт

Станция пробивки торца
Состоит из основания, подъемного механизма, рамы пробивки, штампа для пробивки, цилиндра пробивки, подъемного цилиндра и гидравлической станции
Используется для обрезки свободных концов для обеспечения выравнивания и единообразия кромок
Штамп для пробивки со скошенной кромкой для снижения силы пробивки
Давление пробивного станка: 160 т

Станция аргонодуговой сварки торца
2 комплекта оборудования, расположенных симметрично
1 комплект для сварки переднего торца, 1 комплект для сварки заднего торца заготовки
4 комплекта аргонодуговых сварочных аппаратов Panasonic
Диапазон тока: 5-315 А
Скорость сварки: 300-600 мм/мин

Станция паллетирования
Количество хранения на паллетировочной стойке: 40 шт.
Расстояние между паллетами: 45 мм
Метод захвата: Цилиндр зажимает материал, захват поворачивается на 90°, чтобы поместить на стойку
Рабочий метод тележки для материалов: Сервошаговое движение, перемещается в следующее положение после размещения 1 шт., ручная замена тележки при заполнении стойки

Пробивочный станок для труб головки

Автоматический пробивочный станок для труб головки автоматически индексируется для создания до 40 пар прорезей на трубе (макс. 40 панелей). Труба разрезается 2 специально профилированными прямоугольными прорезями на панель. Внутренняя поддержка предотвращает деформацию во время пробивки. Время цикла на пробивку: ~6 секунд.

Сборочный приспособление
Горизонтальное сборочное приспособление помогает в сборке панелей радиатора к трубам головки. Панели помещаются в приспособление-стойку на автоматической машине для укладки, а затем в приспособление. Один конец вручную регулируется по длине, в то время как другой конец использует гидравлический пресс для удержания и позиционирования для прихваточной сварки.

Сварочный стол для фланцев
Приводное приспособление для монтажа фланцев предназначено для точного выравнивания монтажных фланцев по центральной линии радиатора. Благодаря приводу регулировки длины панели и глубины сборки, оно позволяет быстро переконфигурировать производство при изменениях. Сервопривод обеспечивает точную сборку.

Поворотный стол для сборки сварки
Приводное поворотное приспособление предназначено для переворачивания элементов радиатора для сборки радиатора, после сварки трубы головки с одной стороны, затем переворачивания радиатора для сварки с другой стороны.

Другая информация

Детали продукта

Технические услуги

Линия производства ребер радиаторов трансформаторов Trintfar Horse соответствует международным стандартам и предлагает более экономичную и конкурентоспособную цену.

Полностью автоматическая линия производства ребер радиаторов трансформаторов. Схема компоновки.

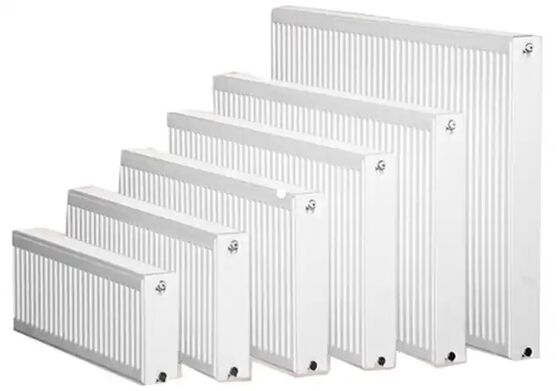

Результаты производства

Придерживайтесь клиентоориентированности и предоставляйте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание: До подписания контракта компания предоставляет клиентам различные решения производственных процессов и услуги технического консультирования по оборудованию.

Установка и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на объект установки, указанный пользователем, в установленные сроки и направит инженеров технической службы для установки на месте. Когда у пользователя будут основные запасные части для установки и ввода в эксплуатацию, инженер технической службы установит и отладит машину для пользователя, обеспечив чистоту, порядок и организованность на месте установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (минимум 5 дней) на объекте покупателя или в учебном центре продавца. Основные темы включают:

-Использование программного обеспечения управления
-Процедуры включения/выключения питания
-Настройки параметров панели и программного обеспечения
-Базовая очистка и техническое обслуживание машины
-Устранение распространенных аппаратных сбоев
-Меры предосторожности при эксплуатации

Техническое обслуживание оборудования

-Гарантия один год после окончательного приемки;
-Время ответа службы поддержки клиентов в течение 24 часов;
-Платный ремонт предоставляется после гарантийного срока.

Нет	Наименование	Модель	Кол-во	Комплект
1	Автоматическая размоточная машина	FJJ-0-0	1	Комплект
2	Станок для профилирования и резки	CXJ-0-0	1	Комплект
3	Станок для переворачивания и сборки	FZJ-0-0	1	Комплект
4	Двухголовочный станок для предварительной точечной сварки	DN60-2C	1	Комплект
5	Портальный 12-головочный станок для точечной сварки	LM-12C	1	Комплект
6	Двухсторонний станок для сварки шва	2*FVM160-2C	1	Комплект
7	Станок для прокатки и выравнивания	JPJ-0-0	1	Комплект
8	Станок для пробивки торца	CQJ-0-0	1	Комплект
9	Станок для аргонодуговой сварки торца	YHH-4C	2	Комплект
10	Станок для укладки готовой продукции	MDJ-0-0	1	Комплект
11	Конвейерная стойка	SSJ-0-0	10	Комплект

Список систем управления

Пневматика	Airtac
Управление	Mitsubishi или Siemens
Сервосистемы	Yaskawa
Линейные подшипники и приводы	THK
Гидравлика	Yuci
Электрика	Siemens
