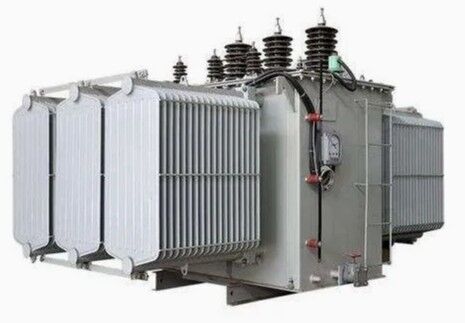

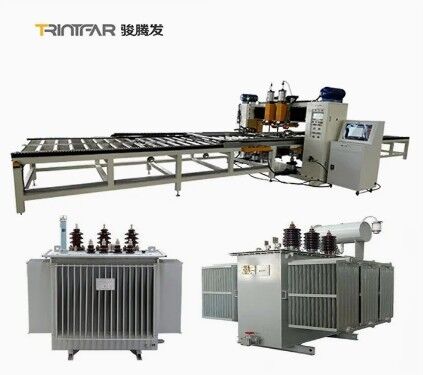

Производитель радиаторов силовых трансформаторов - Производственная линия гофрированных листов для трансформаторов

Большие изображения : Производитель радиаторов силовых трансформаторов - Производственная линия гофрированных листов для трансформаторов

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TRINTFAR
Сертификация:	CE
Номер модели:	ФВМ-170КВА

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 10000-50000 set
Упаковывая детали:	Деревянный ящик
Время доставки:	В течение 90 дней с момента окончательного платежа
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Поставка способности:	50 в год

контакт

Производитель радиаторов силовых трансформаторов - Производственная линия гофрированных листов для трансформаторов

описание

Мощность оборудования::	120 м/мин	Послегарантийное обслуживание:	Видео техническая поддержка
Автоматическая оценка:	Автоматический	Состояние:	Новый
Напряжение:	220 В/380 В	мощность (Вт):	220-450кВт
Имя:	Высокоэффективная линия по производству стальных радиаторов в Китае	Основные компоненты::	ПЛК, двигатель, подшипник, коробка передач, двигатель, сосуд под давлением, шестерня,

Технологический процесс

Рабочий процесс:Размотка→формовка→гидравлический пресс→переворот→многоточечная сварка→сварка бокового шва→сварка головки→боковая резка→резка головки→конечный продукт→автоматическая машина штабелирования панелей

Основное оборудование

Станция формовки
Скорость формовки: 6-14 м/мин
Регулируемый пресс для торцевой вырубки: гидравлический пресс на 315 тонн
Роторный энкодер и сервопривод для точности длины/размера ребер
Механизм выравнивания обеспечивает плоскостность отдельной детали
Размотанный материал помещается на разгрузочную стойку грузоподъемностью 5 тонн с помощью загрузочной тележки и закатывается в листы
Опциональная буферная яма по запросу заказчика

Станция переворачивания и соединения
Скорость конвейера: 5-15 м/мин
Переворот ребер радиатора на 180°
Устройство переворачивания: вращающаяся стойка, стойка переворачивания, система передачи, устройство переворачивания, толкающее устройство и т. д.
Первый лист достигает заданной позиции → переворачивается на противоположную конвейерную стойку
Второй лист достигает заданной позиции → толкающее устройство перемещает его на первый лист, завершая соединение

Станция предварительной точечной сварки с двумя головками
Два комплекта устройств для точечной сварки
Мощность: 60 кВА
После переворачивания и сборки машина предварительной точечной сварки выравнивает и фиксирует заготовки для многоточечной сварки

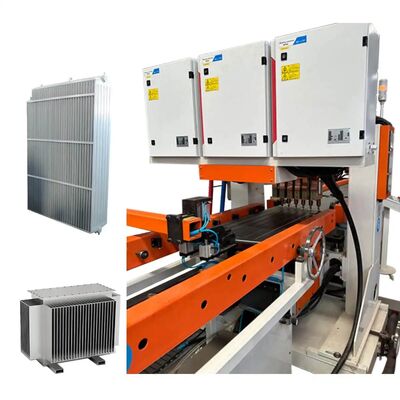

Станция многоточечной сварки с порталом
12 комплектов устройств для точечной сварки
Сварочная головка с двумя головками, 6 точек/ряд
Источники переменного тока: 12 комплектов
Мощность: 12 * 50 кВА Двухрядная сварка для повышения эффективности

Станция двусторонней сварки швом
2 комплекта машин для сварки швом, симметрично расположенных
4 комплекта сварочных головок для сварки швом
2 комплекта источников питания для сварки с переменной частотой
Мощность: 2 * 160 кВА
Максимальное давление: 12 000 Н
Дифференциальный механизм передачи
Скорость сварки швом: 0-2,8 м/мин

Станция роликовой резки и выравнивания
Состоит из корпуса машины, приводного устройства, режущего устройства, механизма дробления кромок, механизма выравнивания, электронной системы управления, пневматической системы и т. д.
Роликовый режущий диск режет с обеих сторон; режущий диск изготовлен из легированной инструментальной стали (ударопрочный, износостойкий, длительный срок службы)
Скорость роликовой резки: 2-6 м/мин
Приводная мощность: 4 кВт

Станция торцевой вырубки
Состоит из основания, подъемного механизма, вырубной рамы, вырубной матрицы, вырубного цилиндра, подъемного цилиндра и гидравлической станции
Используется для резки свободных концов для обеспечения выравнивания и согласованности кромок
Вырубная матрица со скошенной кромкой для уменьшения усилия вырубки
Давление вырубной машины: 160 т

Станция торцевой аргонодуговой сварки
2 комплекта оборудования, расположены симметрично
1 комплект для сварки переднего конца, 1 комплект для сварки заднего конца заготовки
4 комплекта источников питания для аргонодуговой сварки Panasonic
Диапазон тока: 5-315 А
Скорость сварки: 300-600 мм/мин

Станция паллетирования
Количество хранения на стойке паллетирования: 40 шт.
Расстояние между поддонами: 45 мм
Метод захвата: Цилиндр зажимает материал, захват поворачивается на 90° для размещения на стойке
Метод работы тележки для материала: Сервошаговое перемещение, перемещается в следующую позицию после размещения 1 детали, ручная замена тележки при заполнении стойки

Машина для вырубки трубчатых коллекторов

Машина для вырубки коллекторов автоматически индексирует для создания до 40 пар слотов на трубе (макс. 40 панелей). Труба разрезается с 2 специально сформированными прямоугольными слотами на панель. Внутренняя опора предотвращает деформацию во время вырубки. Время цикла на вырубку: ~6 секунд.

Сборочный приспособление
Горизонтальное сборочное приспособление помогает при сборке панелей радиатора к трубчатым коллекторам. Панели помещаются в стоечное приспособление на автоматической машине штабелирования, а затем в приспособление. Один конец регулируется вручную по длине, а другой конец использует гидравлический пресс для удержания и позиционирования для прихваточной сварки.

Сварочный стол для фланцев
Приспособление с приводом для крепления фланцев предназначено для точного выравнивания монтажных фланцев на осевой линии радиатора. Благодаря регулировкам с приводом по длине панели и глубине сборки, оно позволяет быстро перенастраивать для изменений производства. Позиционирование серводвигателя обеспечивает точную сборку.

Стол для переворачивания для сборки сварки
Приспособление с приводом для переворачивания предназначено для переворачивания элементов радиатора для сборки радиатора, после сварки трубчатого коллектора с одной стороны, затем переворачивания радиатора для сварки другой стороны.

Другая информация

Информация о продукте

Технические услуги

Линия производства ребер радиатора трансформатора Trintfar Horse соответствует международным стандартам и предлагает более экономичную и конкурентоспособную цену.

Схема компоновки полностью автоматической линии производства ребер радиатора трансформатора

Результаты производства

Придерживайтесь клиентоориентированности и предоставьте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание:Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и услуги технического консультирования по оборудованию.

Установка и ввод в эксплуатацию:В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, чтобы она работала, обеспечивая аккуратность, чистоту и порядок на месте установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:

-Использование программного обеспечения управления
-Процедуры включения/выключения питания
-Настройки параметров панели и программного обеспечения
-Базовая очистка и техническое обслуживание машины
-Обработка распространенных аппаратных сбоев
-Меры предосторожности при эксплуатации

Техническое обслуживание оборудования

-Гарантия на один год после окончательной приемки;
-Время ответа службы поддержки клиентов составляет 24 часа;
-Платный ремонт предоставляется после гарантийного срока.

Нет	Название	Модель	Кол-во	Блок
1	Автоматическая размоточная машина	FJJ-0-0	1	Комплект
2	Роликовая формовочная режущая машина	CXJ-0-0	1	Комплект
3	Машина для переворачивания и сборки	FZJ-0-0	1	Комплект
4	Машина предварительной точечной сварки с двумя головками	DN60-2C	1	Блок
5	Портальная 12-головочная машина точечной сварки	LM-12C	1	Блок
6	Двусторонняя машина для сварки швом	2*FVM160-2C	1	Блок
7	Роликовая и выравнивающая машина	JPJ-0-0	1	Блок
8	Машина торцевой вырубки	CQJ-0-0	1	Блок
9	Машина торцевой аргонодуговой сварки	YHH-4C	2	Блок
10	Машина штабелирования готовой продукции	MDJ-0-0	1	Блок
11	Конвейерная стойка	SSJ-0-0	10	Блок

Список системы управления

Пневматика	Airtac
Управление	Mitsubishi или Siemens
Сервосистемы	Yaskawa
Линейные подшипники и приводы	THK
Гидравлика	Yuci
Электрика	Siemens
