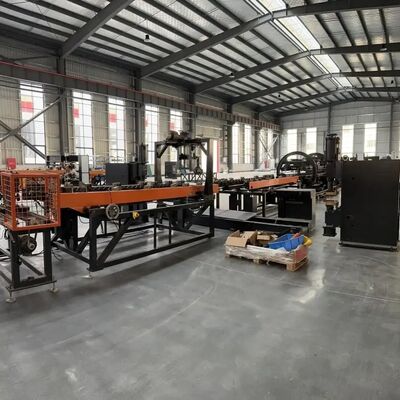

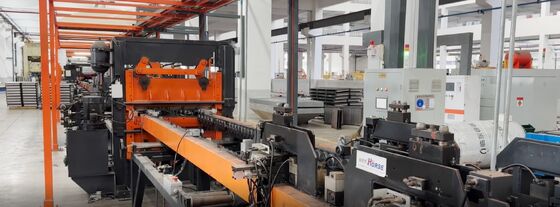

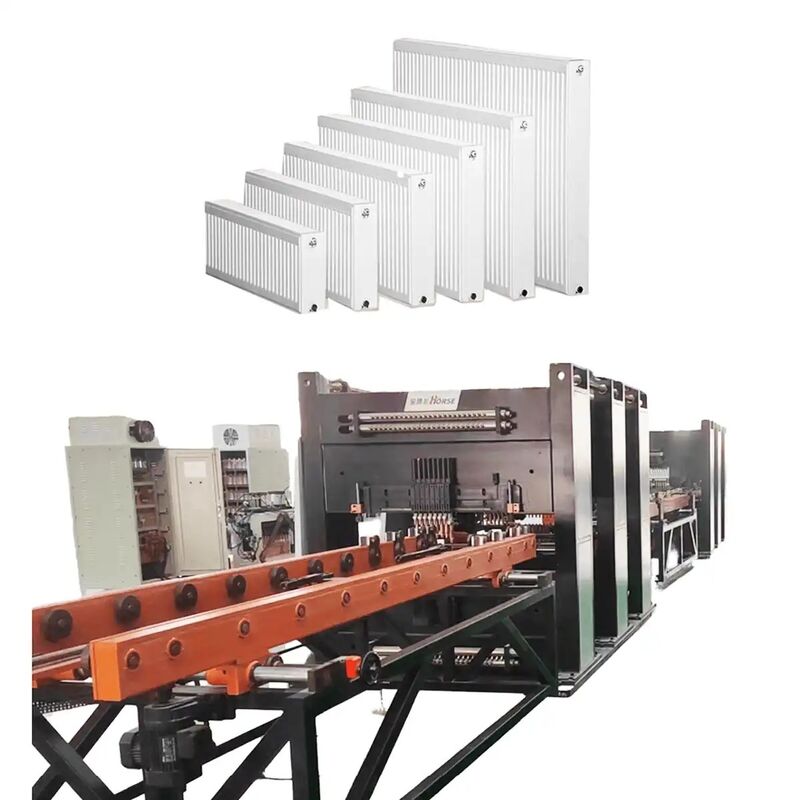

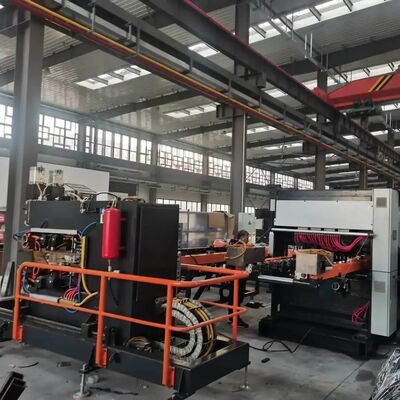

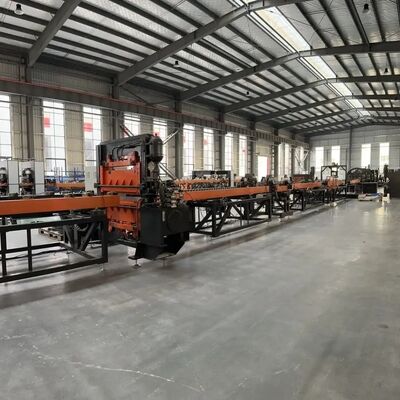

Производственная линия радиатора для стальных панелей

Большие изображения : Производственная линия радиатора для стальных панелей

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	TRINTFAR
Сертификация:	CE
Номер модели:	ФВМ-170КВА

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	USD 10000-50000 set
Упаковывая детали:	Деревянный ящик
Время доставки:	В течение 90 дней с момента окончательного платежа
Условия оплаты:	Л/К, Д/А, Д/П, Т/Т
Поставка способности:	50 в год

контакт

Производственная линия радиатора для стальных панелей

описание

Мощность оборудования::	120 м/мин	Послегарантийное обслуживание:	Видео техническая поддержка
Автоматическая оценка:	Автоматический	Состояние:	Новый
Напряжение:	220 В/380 В	мощность (Вт):	220-450кВт
Имя:	Высокоэффективная линия по производству стальных радиаторов в Китае	Основные компоненты::	ПЛК, двигатель, подшипник, коробка передач, двигатель, сосуд под давлением, шестерня,

Описание продукта

Технологический процесс

Рабочий процесс:Машина загрузки панельных ферм → Машина загрузки и прессования кольца водяного канала → Машина поворота и сборки 1 → Машина предварительной точечной сварки панелей → Машина многоточечной сварки панелей на портале → Машина предварительной точечной сварки конвекционных листов → Машина многоточечной сварки конвекционных листов на портале → U-образный линейный транспортный конвейер → Двухголовочная машина стыковой сварки длинной стороны → Двухголовочная машина стыковой сварки короткой стороны на портале 1 → Двухголовочная машина стыковой сварки короткой стороны на портале 2 → Машина двухсторонней очистки и обрезки → Гильотина → Машина для резки дуги в четырех углах → Машина поворота и сборки 2 → Двухголовочная трехсторонняя автоматическая сварочная машина → Автоматическая сварочная машина для опорных крюков → Автоматическая машина для обнаружения герметичности под давлением → Разгрузочный конвейер
Основное оборудование

Машина загрузки панельных ферм

Ручная загрузка штабелированных материалов на платформенные тележки с помощью стрелового крана, с двумя позициями размещения материала с каждой стороны.
      Захват фермы автоматически захватывает материалы с обеих сторон пластинчатой тележки и помещает их на конвейерную линию.
      Центральный зажимной механизм позиционирования выравнивает панель на конвейере.
      Механизм с сервоприводом перемещает панель к машине предварительной точечной сварки для точечной сварки с обеих сторон.

Машина загрузки и прессования кольца водяного канала

Кольцо водяного канала использует вибрационную подачу с двухколейной системой.
Две прижимные головки с каждой стороны прижимают кольца водяного канала спереди и сзади.
Передача материала осуществляется с помощью роликовой подачи с приводом.

Машина поворота и сборки

Быстрое и точное переворачивание.
      Высококачественные цепи для передачи; редукторный двигатель 400 Вт в качестве привода.
      Редукторный двигатель с датчиком для точного позиционирования при повороте.
      Автоматическое управление, без ручного вмешательства.
      Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям по повороту изделий, обеспечивая безопасную, плавную и эффективную передачу материалов между операциями.

Машина предварительной точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку. Предварительная точечная сварка требуется только для одного ряда. Использует 1 комплект источника питания переменного тока DN75.

Машина многоточечной сварки панелей на портале

3 машины многоточечной сварки на портале для сварки. Каждое устройство имеет 18 комплектов цилиндрических сварочных соединений. Источник питания переменного тока для сварки одного ряда сварных швов за один раз. Высокоскоростной сервопривод подает захват вперед для подачи пластины водяного канала.

Машина предварительной точечной сварки конвекционных листов

Конвекционный лист вручную загружается в направляющую оснастки. Сварка выполняется с помощью портальной 4-головочной машины предварительной точечной сварки. Материалы вручную подаются в первый ряд предварительно отмеченных позиций для сварки. Оборудование автоматически смещается для оставшихся точек сварки.

Машина многоточечной сварки конвекционных листов на портале

Предварительно заданный путь:Конвекционный лист следует по предварительно заданному пути в направляющую оснастки.
Двухпортальная сварка:2 портальные многоточечные сварочные машины.
Пневматические соединения:16 комплектов на устройство.
Источник питания переменного тока:Переменный ток и односторонний для рядной сварки.
Сервопривод:Высокоскоростной сервопривод подает захват для пластины водяного канала.

U-образный линейный транспортный конвейер

Используйте роликовую конвейерную стойку для транспортировки материалов в U-образной компоновке.
Эффективность использования пространства: U-образная форма экономит пространство, оптимизирует процесс.
Удобство эксплуатации:Меньший диапазон работы, удобно, снижает интенсивность.

Двухголовочная машина стыковой сварки длинной стороны

Одновременная сварка:Сварка обеих длинных сторон одновременно.
Источник питания:300 кВА среднечастотного переменного тока для стабильной долгосрочной сварки.

Двухголовочная машина стыковой сварки короткой стороны на портале 2 комплекта

Используйте среднечастотный источник питания переменного тока для сварки, чтобы обеспечить высокостабильную сварку в течение длительного времени.

Машина двухсторонней очистки и обрезки

Очистка и обрезка сварных изделий с длинной стороны.

Гильотина

Процесс резки:Выполните резку требуемых материалов.
Материал резака:Белое стальное лезвие.
Метод резки:Резка ножницами.

Машина для резки дуги в четырех углах

Формирование углов:Обрежьте острые углы, чтобы сформировать закругленные края.
Материал резака:Белая сталь.
Метод резки:Гидравлическая штамповка.

Двухголовочная трехсторонняя автоматическая сварочная машина

Сварочная мощность:Среднечастотный источник питания MD80.
Поток материала:Двусторонние каналы для стыковки и поворота.Способ транспортировки:Пластинчатая цепь для транспортировки материала в трех направлениях.Автоматическая подача:Захват и позиционирование сварки для точной работы.

Автоматическая сварочная машина для опорных крюков

Сварочная мощность:Среднечастотный источник питания MD40.
Метод подачи:Штабелирование клипсами для подачи материала.
Загрузка:Пневматический захват загружает материалы в сварочное положение.

Автоматическая машина для обнаружения герметичности под давлением

Испытательное давление:10 бар.
Метод испытания:Автоматическое испытание под давлением в резервуаре с водой.

Другая информация

Детали продукта

Технические услуги

Схема U-образной компоновки производственной линии стальных панельных радиаторов

Придерживайтесь клиентоориентированности и предоставьте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.

Предпродажное обслуживание:Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и услуги технического консультирования по оборудованию.

Результаты производства

Установка и ввод в эксплуатацию:В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, обеспечивая аккуратную, чистую и упорядоченную среду на месте установки и ввода в эксплуатацию.

Послепродажное обучение:Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:
      -Использование программного обеспечения управления -Процедуры включения/выключения питания
      -Настройки параметров панели и программного обеспечения
      -Базовая очистка и техническое обслуживание машины
      -Устранение распространенных аппаратных сбоев
      -Меры предосторожности при эксплуатации
Техническое обслуживание оборудования
      -Гарантия один год после окончательной приемки;
      -Время ответа службы поддержки клиентов составляет не более 24 часов;
      -Платный ремонт предоставляется после гарантийного срока.

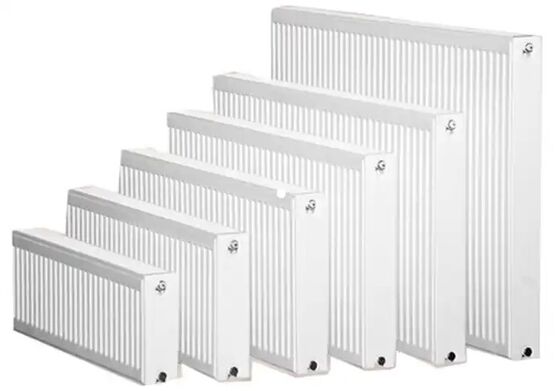

№	Название	Материал	Примечания
1	Панель	Холоднокатаная стальная пластина	Толщина 1,1 мм
2	Конвекционная пластина	Холоднокатаная стальная пластина	Толщина 0,3 мм
3	Тип интерфейса		4x G 1/2 внутренний резьбовой интерфейс
4	Длина изделия		400-3000 мм
5	Ширина изделия		300/400/500/600/900 мм

Список конфигурации оборудования

№	Название оборудования	Модель	Количество	Единица измерения
1	Машина загрузки панельных ферм	HJ-0-0	1	комплект
2	Машина загрузки и прессования кольца водяного канала	YZJ-0-0	1	комплект
3	Машина поворота и сборки 1	FZJ-0-0	1	комплект
4	Машина предварительной точечной сварки панелей	DN75-2C	1	комплект
5	Машина многоточечной сварки панелей на портале	10*DN60-36C	3	комплект
6	Машина предварительной точечной сварки конвекционных листов	2*DN63-4C	1	комплект
7	Машина многоточечной сварки конвекционных листов на портале	4*DN63-16C	3	комплект
8	U-образный линейный транспортный конвейер	ZJG-0-0	1	комплект
9	Двухголовочная машина стыковой сварки длинной стороны	2*FVM300-2C	1	комплект
10	Двухголовочная машина стыковой сварки короткой стороны на портале 1	2*FVM300-2C	1	комплект
11	Двухголовочная машина стыковой сварки короткой стороны на портале 2	2*FVM300-2C	1	комплект
12	Машина двухсторонней очистки и обрезки	XBJ-0-0	1	комплект
13	Гильотина	JCJ-0-0	1	комплект
14	Машина для резки дуги в четырех углах	QJJ-0-0	1	комплект
15	Машина поворота и сборки 2	FZJ-0-0	1	комплект
16	Двухголовочная трехсторонняя автоматическая сварочная машина	2*MD80-2C	1	комплект
17	Автоматическая сварочная машина для опорных крюков	2*MD40-4C	1	комплект
18	Автоматическая машина для обнаружения герметичности под давлением	JCJ-0-0	1	комплект
19	Разгрузочный конвейер	SSJ-0-0	1	комплект

Конфигурация воды, электричества и газа

Проект	Параметры
Общее распределение электроэнергии	1600 кВА (Фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление источника газа	0,6 МПа
Давление источника воды	0,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха	1000 л/мин
Общий расход воды	1200 л/мин
Занимаемая площадь оборудования (длина*ширина) прибл.	60 м * 10 м
