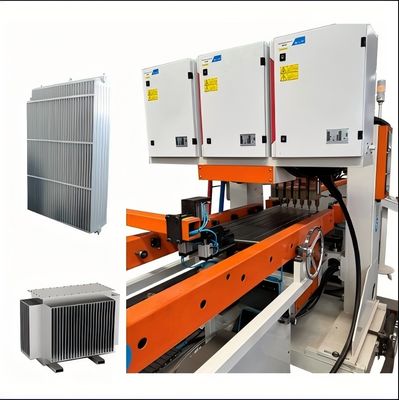

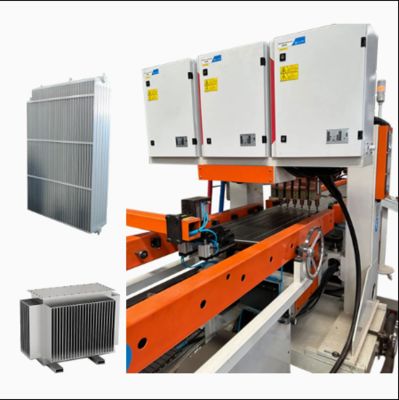

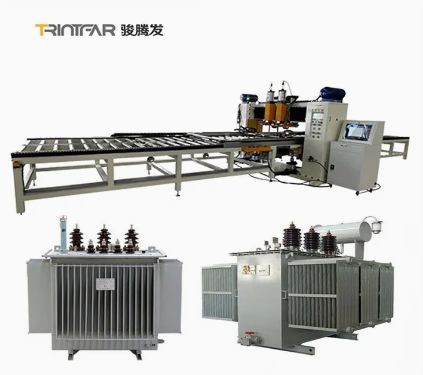

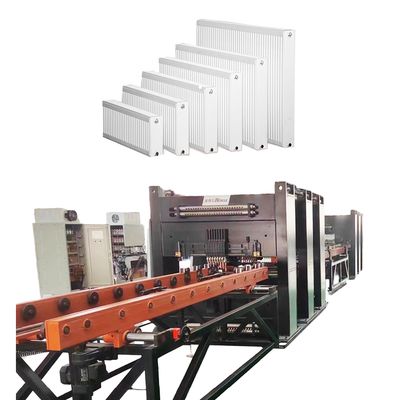

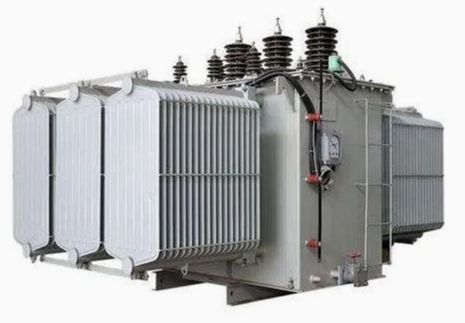

Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки

Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки

Большие изображения :  Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~80000
Упаковывая детали: Деревянные кронштейны/деревянные чехлы
Время доставки: 90 ~ 120
Условия оплаты: L/C, D/A, D/P, T/T

Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки

описание
Входное напряжение: 380 ± 10% (трехфазный) 50 Гц Входная мощность: 2x250KVA
Вторичное напряжение: 11.3 В. Максимальный ток короткого замыкания: 50 кА
Устойчивость к изоляции: Входная мощность к сопротивлению изоляции фюзеляжа ≥ 2,5 МОм Рабочая среда: Температура ≤40ºC, влажность ≤90%
Модель цилиндра: Φ160*80

Рабочий процесс

Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 0

Рабочий процесс: машина для загрузки панельной фермы → машина для загрузки и прессования колец водяного канала → токарно-сборочная машина 1 → машина для предварительного точечного позиционирования панели → машина для многоточечной сварки портальных панелей → машина для предварительной точечной сварки конвекционных листов → машина для многоточечной сварки конвекционных листов → U-образный линейный транспортер → машина для сварки швов с двумя головками на длинной стороне → машина для сварки швов с двумя головками на длинной стороне → машина для сварки швов с двумя головками на портальной платформе 1 → портальная машина для сварки двухголовочных швов с двумя головками машина для сварки швов 2 → машина для двусторонней очистки и обрезки → машина для резки → машина для четырехугольной дуговой резки → токарно-сборочная машина 2 → двухголовочная трехходовая автоматическая сварочная машина → автоматический сварочный аппарат с опорным крюком → автомат для определения герметичности под давлением → разгрузочный конвейер


Основное оборудование



Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 1 Погрузочная машина для панельных ферм

Ручная загрузка штабелированных материалов на подающие платформы с помощью стреловой тележки с двумя позициями размещения материала с каждой стороны.

Ферменный захват автоматически захватывает материалы с обеих сторон вагонетки и помещает их на конвейерную линию.

Механизм центрального зажима и позиционирования выравнивает панель на конвейере.

Механизм с сервоприводом перемещает доску к машине предварительной точечной сварки для точечной сварки с обеих сторон.
Машина для загрузки и прессования колец с водными каналами

В водоводном кольце используется виброплита с двухпутной системой подачи.

Две прижимные головки с каждой стороны прижимают водные кольца на передней и задней сторонах.

Для передачи материала используется приводная роликовая подача.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 2
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 3 Токарно-сборочный станок

Быстрое и точное переворачивание.

Качественные цепи для трансмиссии; Редукторный двигатель мощностью 400 Вт в качестве привода.

Редукторный двигатель с датчиком для точного позиционирования поворота.

Автоматическое управление, без ручного вмешательства.

Состоит из поворотного кузова, погрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям обработки продукции, обеспечивая безопасную, плавную и эффективную передачу материала между операциями.
Машина для точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку.

Предварительная точечная сварка необходима только для одного ряда.

Использует 1 комплект источника питания переменного тока DN75.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 4
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 5 Портальный многоточечный сварочный аппарат для панелей

3 портальных многоточечных сварочных аппарата для сварки.

Каждый блок имеет 18 комплектов сварных соединений цилиндров.

Источник сварочного тока переменного тока для одновременной сварки одного ряда паяных соединений.

Высокоскоростной шаговый двигатель с сервоприводом подает захват вперед для подачи воды в пластину канала для воды.
Машина для точечной сварки конвекционных листов

Лист конвекции вручную загружен в онлайн-руководство по инструментам.

Сварка производится портальной четырехголовочной машиной предварительной точечной сварки.

Материалы вручную помещаются в первый ряд заранее заданных позиций для сварки.

Оборудование автоматически переключается на оставшиеся точки сварки.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 6
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 7 Многоточечная сварочная машина с конвекционным порталом

Заданный путь: конвекционный лист следует по заранее установленному пути к направляющей для инструментов.

Двойная портальная сварка: 2 портальных многоточечных сварочных аппарата.

Пневматические соединения: 16 комплектов на единицу.

Источник питания переменного тока: переменный ток и односторонний для сварки рядов.

Сервостеппер: высокоскоростной сервошаговый захват для подачи пластины с водяным каналом.
U-образный линейный транспортер

Используйте роликовый конвейер для перемещения материалов в U-образной форме.

Экономия пространства: U-образная форма экономит пространство и оптимизирует процесс.

Простота эксплуатации: Меньший рабочий диапазон, удобство, снижает интенсивность.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 8
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 9 Машина для сварки швов с двойной головкой по длинной стороне

Одновременная сварка: сваривайте обе длинные стороны одновременно.

Источник питания: среднечастотный переменный ток мощностью 300 кВА для стабильной долговременной сварки.
Портальный двухголовочный аппарат для сварки коротких боковых швов, 2 комплекта

Используйте сварочный источник переменного тока средней частоты, чтобы обеспечить стабильную сварку в течение длительного времени.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 10
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 11 Машина для двусторонней очистки и обрезки

Очистите и подровняйте сваренные по длинной стороне изделия.
Режущая машина

Процесс резки: Выполните резку необходимых материалов.

Материал резака: лезвие из белой стали.

Способ резки: резка ножницами.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 12
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 13 Четырехугольный станок для дуговой резки

Формирование углов: обрежьте острые углы, чтобы получились закругленные края.

Материал фрезы: белая сталь.

Метод резки: Гидравлическая штамповка.
Двухголовочный трехходовой автоматический сварочный аппарат

Сварочная мощность: Среднечастотный источник питания MD80.

Поток материала: Двусторонние каналы для стыковки и поворота.

Способ транспортировки: Цепная пластина для трехсторонней транспортировки материала.

Автоматическая подача: захват и сварочное позиционирование для точной работы.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 14
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 15 Автоматический сварочный аппарат с опорным крюком

Сварочная мощность: Среднечастотный источник питания MD40.

Способ подачи: штабелирование с помощью зажимов для подачи материала.

Загрузка: Пневматический захват загружает материалы в положение сварки.
Автоматическая машина для определения герметичности под давлением

Испытательное давление: 10 бар.

Метод испытания: Автоматическое испытание под давлением в резервуаре для воды.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 16



Другая информация



Подробная информация о продукте Технические услуги
Схема расположения линии по производству стальных панельных радиаторов U-образной формы с возвратом Придерживайтесь клиентоориентированности и предоставьте своей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 21

Предпродажное обслуживание:Перед подписанием контракта компания предоставляет клиентам различные решения производственного процесса и технические консультации по оборудованию.

Монтаж и ввод в эксплуатацию:Согласно договору, наша компания в указанные сроки безопасно перевезет оборудование к месту установки, указанному пользователем, и направит инженеров технической службы для его установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технической службы установит и отладит машину для использования пользователем, гарантируя, что среда на месте установки и ввода в эксплуатацию будет аккуратной, чистой и упорядоченной.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (минимум 5 дней) на территории покупателя или в учебном центре продавца. Ключевые темы включают в себя:

  • -Контроль использования программного обеспечения.
  • -Процедуры включения/выключения питания
  • -Настройки панели и программного обеспечения
  • -Базовая чистка и обслуживание машины.
  • -Устранение типичных аппаратных сбоев.
  • -Эксплуатационные меры предосторожности

Обслуживание оборудования

  • -Один год гарантии после окончательной приемки;
  • -Время ответа службы поддержки клиентов – в течение 24 часов;
  • -Платный ремонт осуществляется по истечении гарантийного срока.
Результаты производства
Профессиональная высокопроизводительная трансформаторная плоская панель теплоотвода автоматическая линия сварки 22

НЕТ Имя Материал Примечания
1 Панель Холоднокатаная стальная пластина Толщина 1,1 мм
2 Конвекционная пластина Холоднокатаная стальная пластина Толщина 0,3 мм
3 Тип интерфейса   4x интерфейс с внутренней резьбой G 1/2
4 Длина продукта   400-3000 мм
5 Ширина продукта   300/400/500/600/900 мм

Список конфигурации оборудования



НЕТ Название оборудования Модель Количество Единица
1 Погрузочная машина для панельных ферм ХД-0-0 1 набор
2 Машина для загрузки и прессования колец с водными каналами YZJ-0-0 1 набор
3 Токарно-сборочный станок 1 ФЗДЖ-0-0 1 набор
4 Машина для точечной сварки панелей Ду75-2С 1 набор
5 Портальный многоточечный сварочный аппарат для панелей 10*ДН60-36К 3 набор
6 Машина для точечной сварки конвекционных листов 2*ДН63-4К 1 набор
7 Многоточечная сварочная машина с конвекционным порталом 4*ДН63-16К 3 набор
8 U-образный линейный транспортер ЗЖГ-0-0 1 набор
9 Машина для сварки швов с двойной головкой по длинной стороне 2*ФВМ300-2С 1 набор
10 Портальный двухголовочный аппарат для сварки коротких боковых швов 1 2*ФВМ300-2С 1 набор
11 Портальный двухголовочный аппарат для сварки коротких боковых швов 2 2*ФВМ300-2С 1 набор
12 Машина для двусторонней очистки и обрезки XBJ-0-0 1 набор
13 Режущая машина ДЖСДЖ-0-0 1 набор
14 Четырехугольный станок для дуговой резки QJJ-0-0 1 набор
15 Токарно-сборочный станок 2 ФЗДЖ-0-0 1 набор
16 Двухголовочный трехходовой автоматический сварочный аппарат 2*МД80-2С 1 набор
17 Автоматический сварочный аппарат с опорным крюком 2*МД40-4К 1 набор
18 Автоматическая машина для определения герметичности под давлением ДЖСДЖ-0-0 1 набор
19 Разгрузочный конвейер ССЖ-0-0 1 набор



Конфигурация воды, электричества и газа

Проект Параметры
Общее распределение мощности 1600 кВА (фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление источника газа 0,6 МПа
Давление источника воды 0,15 МПа~0,30 МПа
Требования к источнику сжатого воздуха 1000л/мин
Общий расход воды 1200л/мин
Помещаемая в оборудование длина*ширина ок. 60м*10м
