Технологический процесс
Технологический процесс:
Обработка каркаса: Сварка каркаса → Гибка каркаса → Труба → Вставка и фиксация → Пробивка отверстий в каркасе
Обработка основания: Станок для гибки труб основания → Сварка основания
Основное оборудование
Станок для обработки каркаса
| |

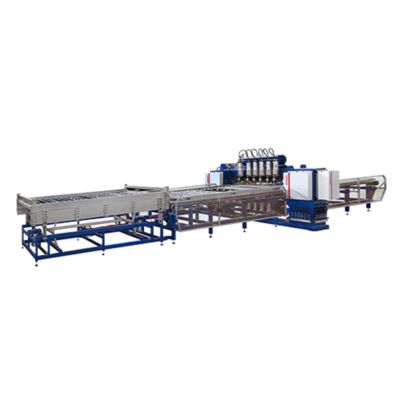

Станок для сварки каркаса
Эффективность сварки: 45 сек/шт
Усиленная портальная конструкция для высокой жесткости и стабильной работы.
Среднечастотный инверторный источник питания для энергоэффективной сварки.
6 сварочных головок и систем питания, каждая с независимой регулировкой тока для надежных сварных точек.
Двухслойная конструкция подачи для непрерывной работы: пока один податчик сваривает, другой загружает материалы.
Автоматическая ступенчатая сварка с сервоприводным шаговым ремнем для точного позиционирования.
Автоматическое извлечение: цилиндр выбрасывает после сварки для подготовки к выгрузке.
Автоматическая выгрузка: сервоуправляемый захват перемещает сваренный продукт в указанное положение, снижая трудозатраты и повышая эффективность. Поворотный выгрузочный податчик на 90° для удобства транспортировки. |
Станок для гибки каркаса
Обработка всего каркаса для высокой точности гибки, стабильной работы и эффективности. Сгибает каркас каждые 15-20 секунд.
Специальная система балансировки гибки обеспечивает точность диагонали каркаса.
Управление HMI + PLC для высокой автоматизации.
Опция манипулятора для автоматической загрузки/выгрузки, сокращающая количество персонала.
Быстрая смена пресс-форм для гибки различных труб.
Сервогидравлическая система с быстрым откликом, низкой инерцией и высокой точностью.
Модульная конструкция позволяет настраивать автоматизацию в соответствии с потребностями заказчика.
Станок для фиксации каркаса
Эффективность и качество: процесс фиксации занимает примерно 25-30 секунд.
Станина станка обработана целиком для высокой точности вставки, прочной фиксации, стабильной и эффективной работы.
Управление HMI + PLC для высокой автоматизации.
Опция манипулятора для автоматической загрузки/выгрузки, сокращающая количество персонала.
Быстрая смена пресс-форм для соответствия различным требованиям к фиксации труб с легкой заменой пресс-форм.
Сервогидравлическая система с быстрым откликом, низкой инерцией и высокой точностью.
Модульная конструкция позволяет настраивать автоматизацию в соответствии с потребностями заказчика.
Станок для пробивки отверстий
Эффективность и качество: процесс фиксации занимает примерно 25-30 секунд.
Станина станка: цельная обработка для высокой точности, стабильной и эффективной работы.
Система управления: HMI + PLC для высокой автоматизации.
Манипулятор: опция для автоматической загрузки/выгрузки, сокращающая количество персонала.
Быстрая смена пресс-форм: легкая замена пресс-форм для удовлетворения различных потребностей в пробивке труб.
Сервогидравлическая система: быстрый отклик, низкая инерция и высокая точность.
Модульная конструкция: настраиваемая автоматизация в соответствии с потребностями заказчика.
Станок для обработки основания
Станок для гибки труб основания
Станок для сварки труб основания
Дизайн: Горизонтальная конструкция с 7 сварочными головками для сварки основания каркаса. Оператору нужно только загружать/выгружать; сварка автоматическая.
Питание: 3 комплекта MF DC 160KVA.
Преимущества: Улучшает качество продукции и скорость производства, снижает затраты и устраняет нестабильность, вызванную ручной сваркой. Более высокая автоматизация и эффективность производства.
Другая информация
Схема компоновки производственной линии каркаса IBC
Результаты производства
Технические услуги
Придерживайтесь клиентоориентированности и предоставляйте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.
Предпродажное обслуживание: Перед подписанием контракта компания предоставляет клиентам различные решения для производственных процессов и услуги технического консультирования по оборудованию.
Установка и ввод в эксплуатацию: В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, чтобы она использовалась, обеспечивая аккуратность, чистоту и порядок на месте установки и ввода в эксплуатацию.
Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:
- -Использование программного обеспечения управления
- -Процедуры включения/выключения питания
- -Настройки параметров панели и программного обеспечения
- -Базовая очистка и техническое обслуживание машины
- -Устранение распространенных аппаратных сбоев
- -Меры предосторожности при эксплуатации
Техническое обслуживание оборудования
- -Гарантия один год после окончательной приемки;
- -Время ответа службы поддержки клиентов составляет 24 часа;
- -Платный ремонт предоставляется после гарантийного срока.
Список конфигурации оборудования
| № |
Название оборудования |
Ед. |
Количество |
Основные функции |
| 1 |
Станок для сварки сетчатой портальной конструкции |
Ед. |
1 |
Многоточечная сварка сетки |
| 2 |
Автоматический податчик сетки |
Компл. |
1 |
Автоматическая загрузка длинных и коротких труб |
| 3 |
Манипулятор для извлечения сетчатого материала |
Ед. |
1 |
Выгрузка сетки (штабелирование) |
| 4 |
Четырехосный гибочный станок |
Компл. |
1 |
Гибка и формовка сетки с усадочной головкой |
| 5 |
Станок для фиксации |
Компл. |
1 |
Гибка и блокировка сетки |
| 6 |
Станок для сплющивания и пробивки отверстий |
Компл. |
1 |
Пробивка и резка нижней трубы под каркасом |
| 7 |
Манипулятор каркаса |
Компл. |
1 |
Три манипулятора, перемещающиеся вверх и вниз, чтобы захватить каркас |
| 8 |
Станок для сварки стальных опор |
Компл. |
1 |
Сварка стальных опор нижней рамы |
| 9 |
Манипулятор для извлечения материала для станка сварки стальных опор |
Компл. |
1 |
Извлечение, перенос и штабелирование нижней рамы после сварки |
| 10 |
Автоматический герметичный станок |
Компл. |
1 |
Проверка герметичности вкладыша |
| 11 |
Автоматический станок для двойной гибки нижней трубы |
Компл. |
1 |
Усадка, тиснение и гибка нижней трубы |
| 12 |
Платформа для испытания вибрацией |
Компл. |
1 |
Проверка прочности и защиты бочек IBC |
