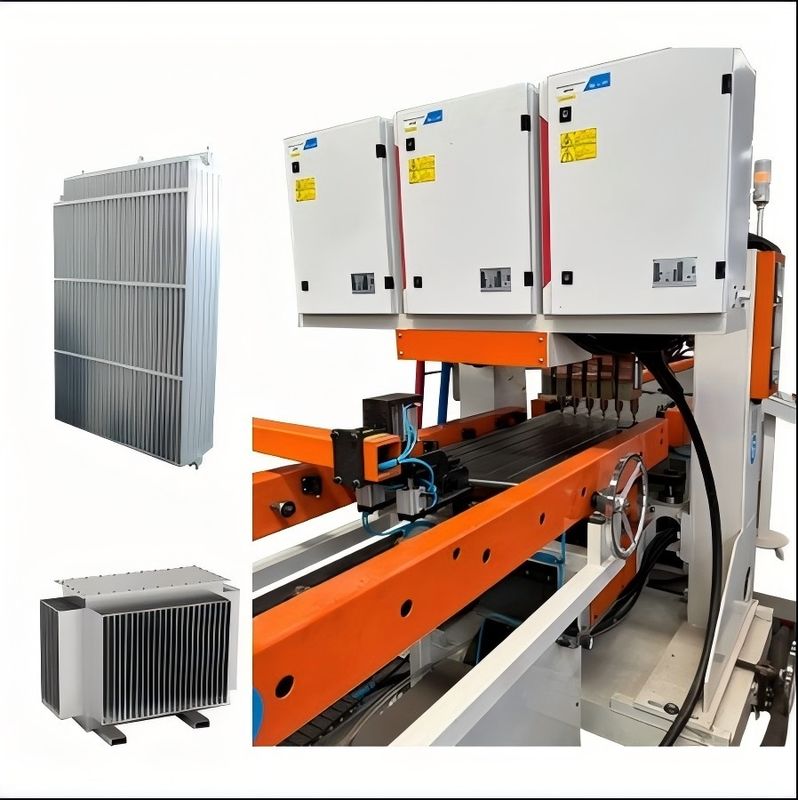

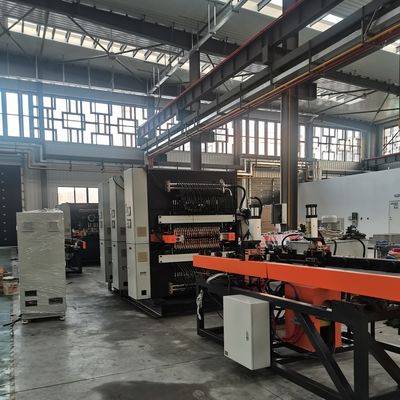

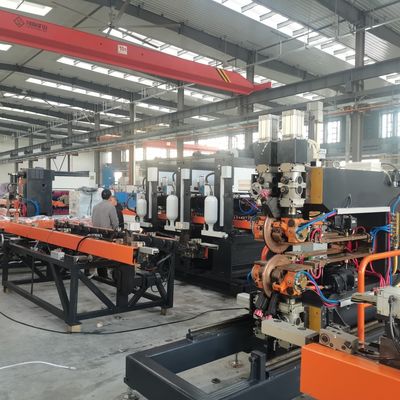

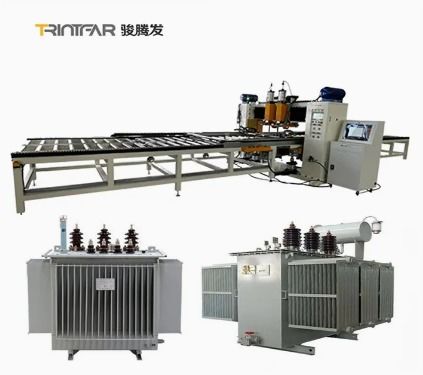

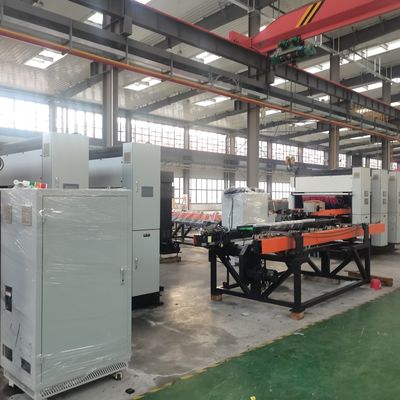

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников

Большие изображения : Автоматизированная производственная линия для трансформаторных теплоотводящих плавников

Подробная информация о продукте:

Place of Origin:	China
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Minimum Order Quantity:	1
Цена:	10000~80000
Packaging Details:	Wooden brackets/wooden cases
Delivery Time:	90~120
Payment Terms:	L/C, D/A, D/P, T/T
Supply Ability:	500

контакт

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников

описание

Workpiece material:	Cold rolled plate	Workpiece thickness:	1mm+1mm thickness 1.2mm+1.2mm thickness
Product length:	650-4000 mm	Product width:	520 mm & 380mm
Operation height:	1m	Production capacity:	75 pieces/hour (2m long plate)

Технологический процесс

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 0

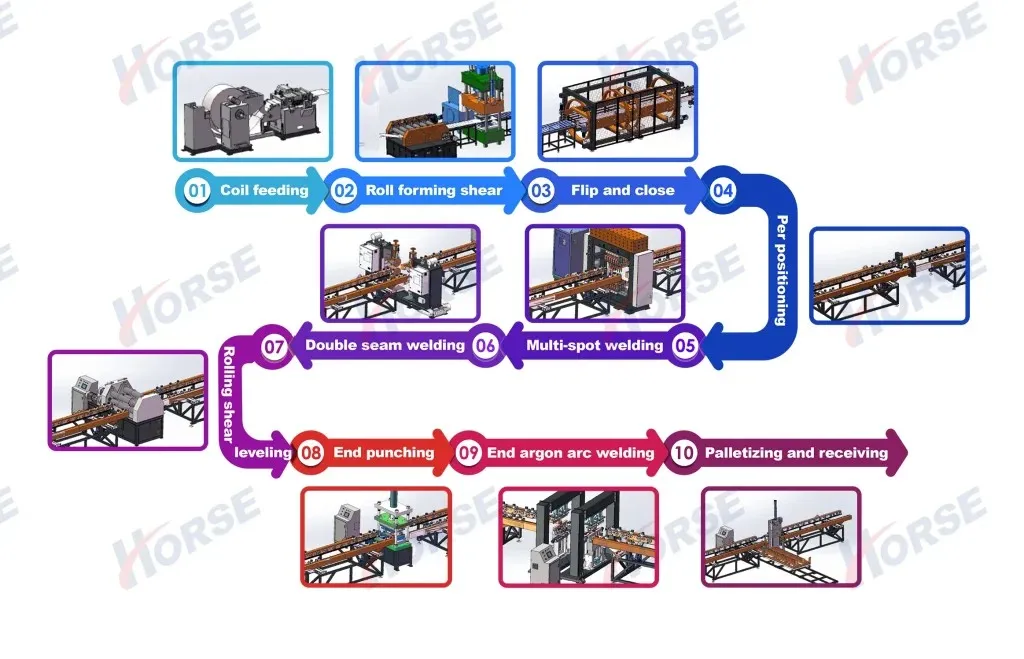

Технологический процесс:Размотка→формовка→гидравлический пресс→переворот→многоточечная сварка→сварка бокового шва→сварка торца→боковая резка→резка торца→готовая продукция→автоматическая машина штабелирования панелей

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 1

НЕТ	Название	Количество	Примечания
1	Производительность	конфигурация 75 штук/час	На основе изделий длиной 2 метра
2	Операторы	1 человек	Один человек отвечает за осмотр и обслуживание линии, подачу материала на линию и замену стеллажа для материала
3	Площадь оборудования		65 метров в длину * 6,5 метров в ширину * 2 метра в высоту
4	Распределение электроэнергии оборудования		Напряжение питания 415 В +/- 10%, 330 кВА

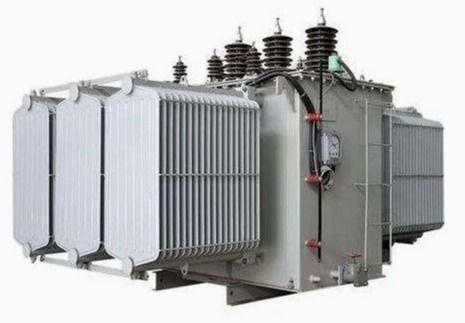

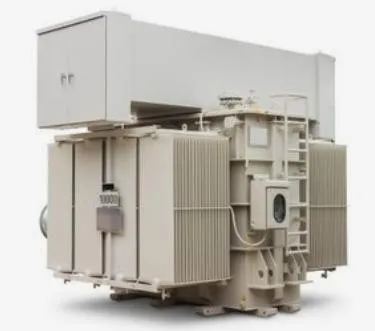

Легенда продукта

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 2

НЕТ	Название	Примечания
1	Материал заготовки	Холоднокатаная пластина
2	Толщина заготовки	Толщина 1 мм + 1 мм, толщина 1,2 мм + 1,2 мм
3	Длина изделия	650-4000 мм
4	Ширина изделия	520 мм и 380 мм
5	Рабочая высота	1 м
6	Производственная мощность	75 штук/час (пластина длиной 2 м)
7	Горизонтальное расстояние между точками	Минимум 75 мм, максимум 88 мм
8	Вертикальное расстояние между точками	40 - 100 мм
9	Зарезервированная ширина обрезки	5 мм
10	Угол плеча	8°, наклонное плечо без закругленных углов
11	Диаметр коллектора	Φ89 мм

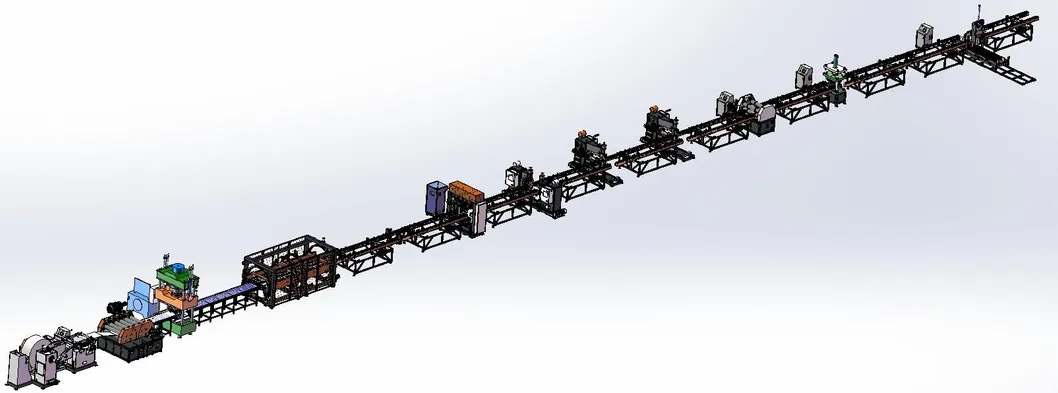

Схема структуры профилегибочной машины

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 3

Станция профилирования
1. Скорость прокатки: 6-14 м/мин
2. Регулируемое давление прокатки
3. Торцевой пуансон: гидравлический пресс на 315 тонн
4. Роторный энкодер и система сервопривода контролируют длину и точность размеров ребер радиатора
5. Оснащен выравнивающим механизмом для обеспечения плоскостности отдельной детали
6. Размотанный материал помещается на разгрузочный стеллаж (грузоподъемность 5 тонн)
через загрузочную тележку и закатывается в листы.

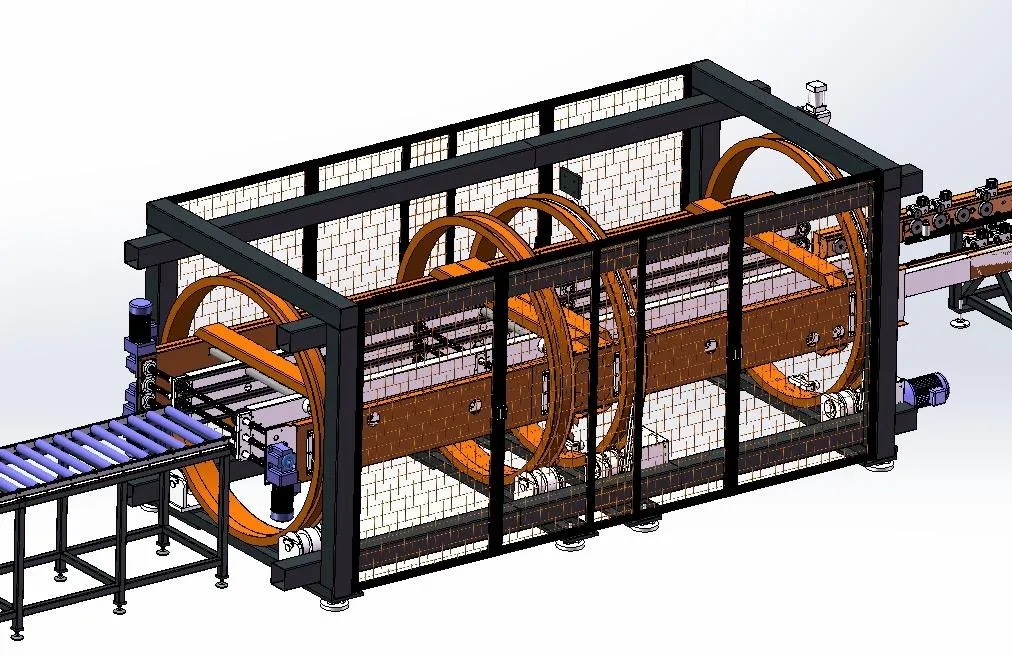

Схема структуры машины для переворачивания и склеивания

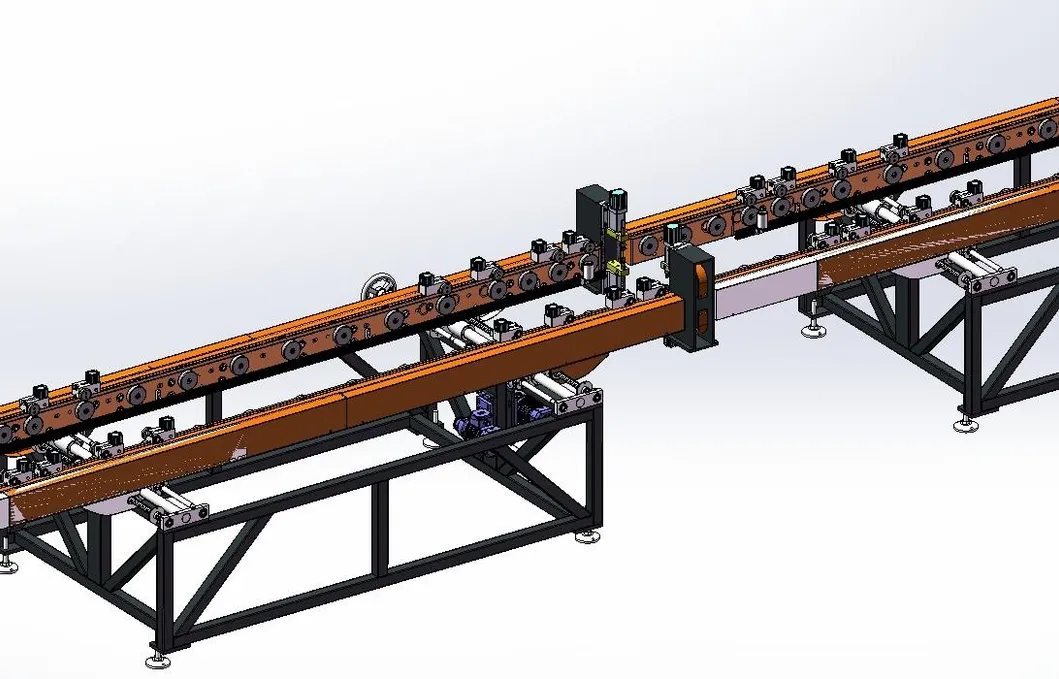

Станция переворачивания и соединения
1. Скорость транспортировки: 5~15 м/мин;
2. Реализовать переворот ребер радиатора на 180°;
3. Устройство переворачивания состоит из вращающейся стойки, стойки переворачивания, системы передачи, устройства переворачивания, устройства толкания и других компонентов.
4. Когда первый лист достигает заданного положения, устройство переворачивания переворачивает его на транспортировочную стойку на другой стороне. Затем, когда второй лист достигает заданного положения, устройство толкания срабатывает и толкает его на первый лист, и соединение завершено.

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 4

Схема двухголовочной машины предварительной точечной сварки

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 5

Станция предварительной точечной сварки с двумя головками
1. Два комплекта устройств давления точечной сварки;
2. Мощность 60 кВА;
3. После завершения переворачивания и сборки машина предварительной точечной сварки используется для фиксации и выравнивания двух заготовок для обеспечения использования многоточечной сварки.
4. Пневматические компоненты: AirTac, SMC;
5. Трансмиссионный двигатель: Wanxin.
6. ПЛК: Mitsubishi;
7. Сенсорный экран: Weiluntong;
8. Электрические компоненты: Schneider.

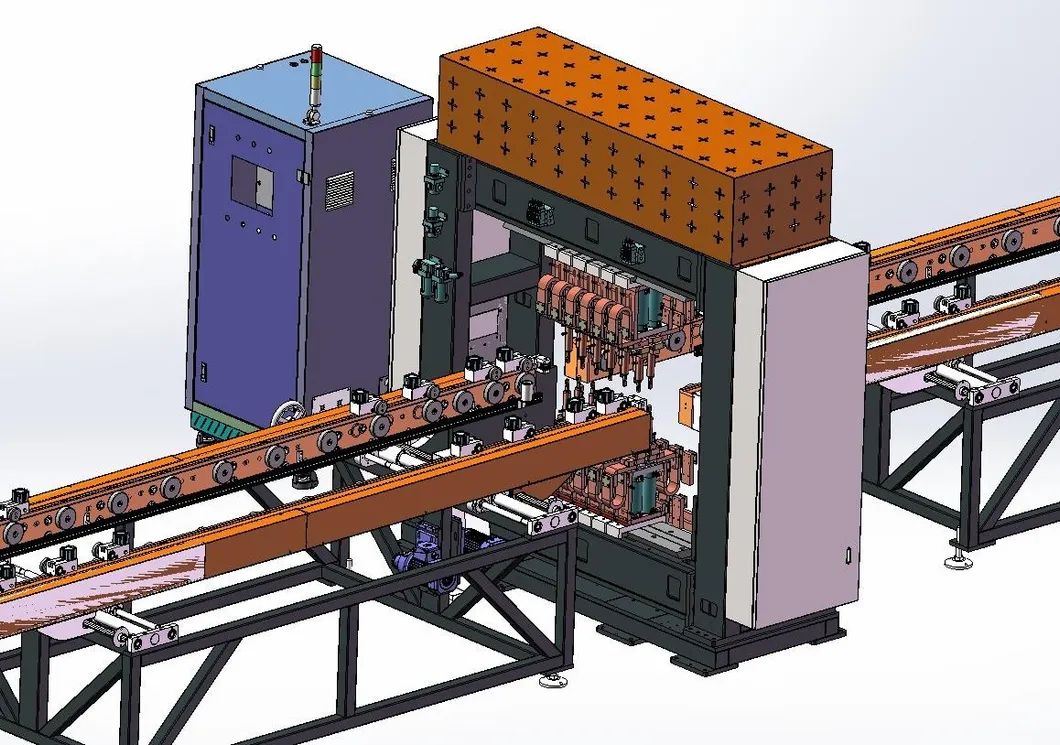

Схема многоточечной сварочной машины портального типа

Станция многоточечной сварки портального типа
1. 12 комплектов устройств давления точечной сварки;
2. Сварочная головка с двумя головками, 6 точек на ряд;
3. Количество источников переменного тока: 12 комплектов;
4. Мощность: 12*50 кВА;
5. Двухрядная сварка для повышения эффективности;
6. Пневматические компоненты: AirTac, SMC;
7. Трансмиссионный двигатель: Wanxin. 8. ПЛК: Mitsubishi; Сенсорный экран: Weiluntong;
9. Электрические компоненты: Schneider.

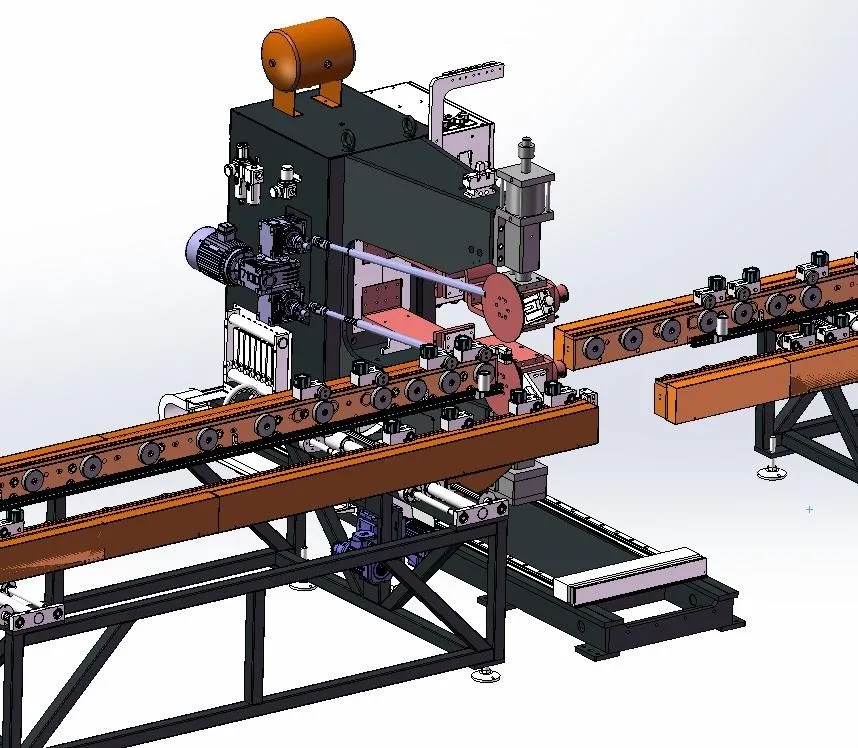

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 6

Схема двухшовной сварочной машины

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 7

Двусторонняя сварка швов
станция сварки швов
1. Две сварочные машины расположены симметрично с обеих сторон;
2. 4 комплекта сварочных головок;
3. Количество сварочных источников переменной частоты: 2 комплекта;
4. Мощность: 2*160 кВА;
5. Максимальное давление: 12000 Н;
6. Принят дифференциальный механизм передачи;
7. Скорость сварки швов: 0-2,8 м/мин;
8. Пневматические компоненты: AirTac, SMC;
9. Трансмиссионный двигатель: Wanxin. 10. ПЛК: Mitsubishi; Сенсорный экран: Weiluntong;
11. Электрические компоненты: Schneider;
12. Линейная направляющая: Hiwin.

Машина для сварки коротких боковых швов

Станция сварки коротких боковых швов - 2 комплекта
1. Каждый комплект сварочной головки;
3. Количество одноинверторных сварочных источников питания: 1 комплект;
4. Мощность одного оборудования: 200 кВА;
5. Максимальное давление: 12000 Н;
6. Используйте дифференциальный механизм передачи;
7. Скорость сварки швов: 0-2 м/мин;

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 8

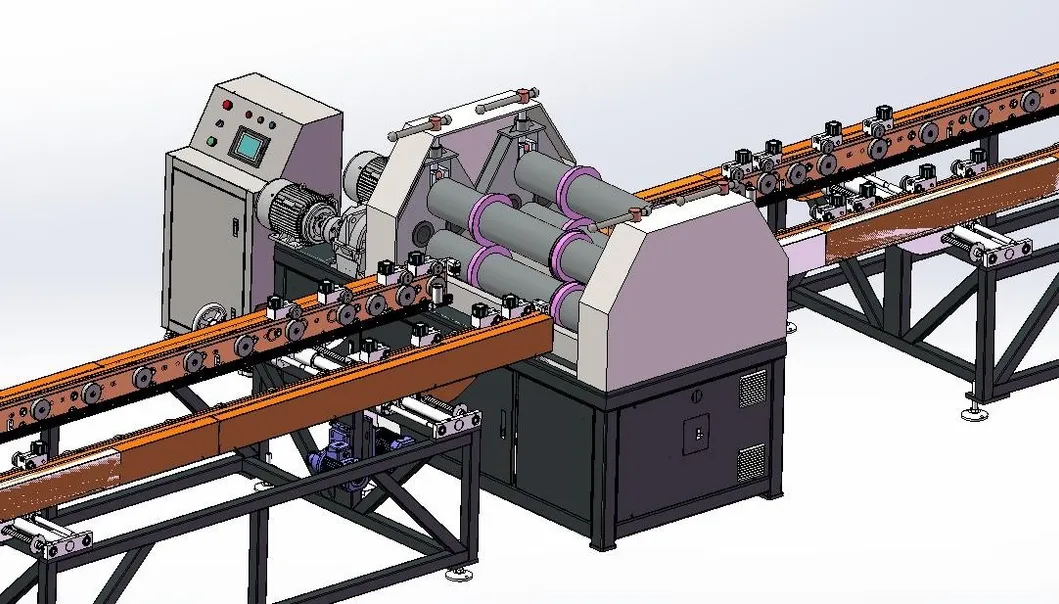

Схема машины для выравнивания с роликовой резкой

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 9

Станция роликовой резки и выравнивания
1. Она состоит из корпуса машины, приводного устройства, режущего устройства, механизма дробления кромок, выравнивающего механизма, системы электронного управления, пневматической системы и т. д.;
2. Роликовый режущий диск используется для резки двух сторон. Материал режущего диска - легированная инструментальная сталь, которая ударопрочна, износостойка и имеет длительный срок службы;
3. Расстояние между сторонами роликовой резки регулируется и надежно фиксируется;
4. Кромочный материал после роликовой резки измельчается роликовым режущим колесом;
5. Изделие после роликовой резки выпрямляется выравнивающим колесом;
6 Скорость роликовой резки 2-6 м/мин;
7. Приводная мощность: 4 кВт.

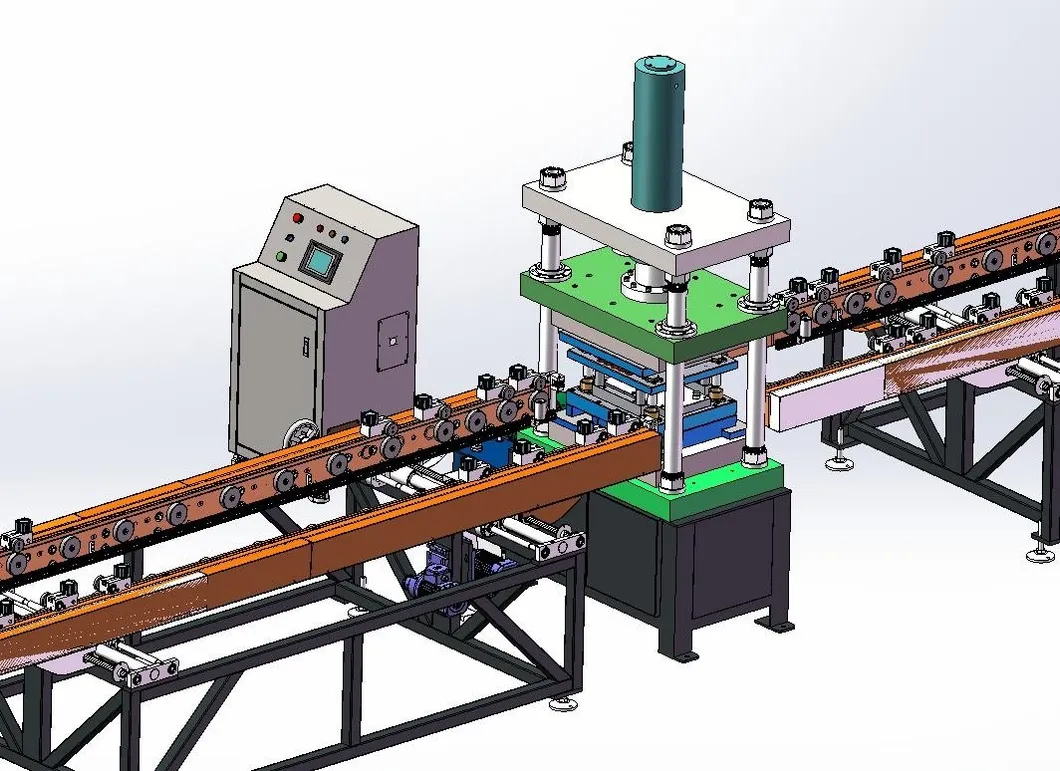

Схема машины для торцевой штамповки

Станция торцевой штамповки
1. Она состоит из основания, подъемного механизма, штамповочной рамы, штамповочной матрицы, штамповочного цилиндра, подъемного цилиндра и гидравлической станции;
2. Используется для резки свободных концов для обеспечения выравнивания и согласованности кромок;
3. Штамповочная матрица спроектирована со скошенной кромкой для уменьшения усилия штамповки;
4. Давление штамповочной машины: 160 т.

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 10

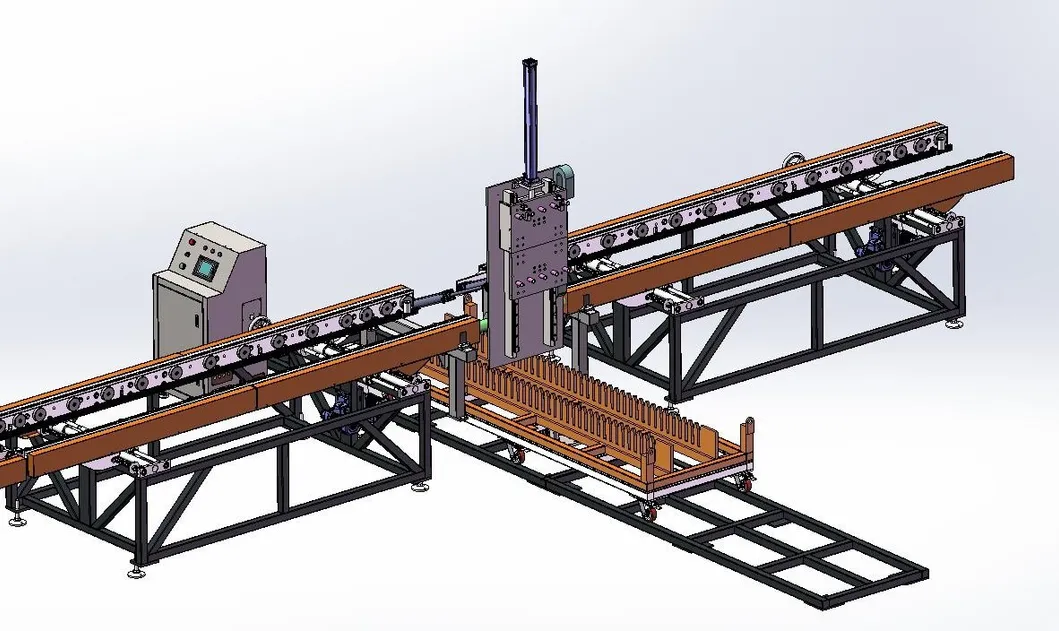

Схема штабелера готовой продукции

Автоматизированная производственная линия для трансформаторных теплоотводящих плавников 11

Станция штабелирования
1. Количество хранения одного штабелирующего стеллажа: 40 штук;
2. Расстояние между поддонами: 45 мм;
3. Способ захвата: когда материал поступает, цилиндр зажимает, а захват поворачивается на 90 градусов, чтобы положить материал на штабелирующий стеллаж;
4. Способ работы тележки для материала: она использует сервошаговое движение и перемещается к следующему положению размещения материала после укладки одной детали, пока не заполнится вся стойка, а затем тележка для материала заменяется вручную;

Список конфигурации оборудования

НЕТ	Название	модель	кол-во	Блок	Примечание
1	Автоматическая намоточная машина	FJJ-0-0	1	Комплект
2	Профилегибочные ножницы	CXJ-0-0	1	Комплект
3	Машина для переворачивания и закрытия	FZJ-0-0	1	Комплект
4	Двухголовочный аппарат предварительной точечной сварки	DN60-2C	1	Блок
5	Портальная 12-головочная машина точечной сварки	LM-12C	1	Блок
6	Машина для сварки длинных боковых швов	2*FVM160	1	Блок
7	Машина для сварки коротких кромок	2*FVM160	1	Блок
8	Машина для выравнивания рулонов	JPJ-0-0	1	Блок
9	Машина для торцевой штамповки	CQJ-0-0	1	Блок
10	Штабелер готовой продукции	MDJ-0-0	1	Блок
11	Конвейерная стойка	SSJ-0-0	11	Комплект

Спецификация

BVM-170KVA	параметры
Входное напряжение	380±10% (трехфазное) 50 Гц
Входная мощность	2x250 кВА
Вторичное напряжение	11,3 В
Максимальный ток короткого замыкания	50 кА
Сопротивление изоляции	Сопротивление изоляции от входной мощности к фюзеляжу ≥ 2,5 МОм
Рабочая среда	температура≤40ºC, влажность≤90%
Модель цилиндра	*Φ16080**
Максимальное рабочее давление	12000 Н
Давление источника воздуха	0,6 МПа
Давление источника воды	0,15 МПа~0,30 МПа
Поток воды	30 л/мин
Диаметр сварочного колеса	280 мм
