Главная страница Продукция Специализированная сварочная машина

Производственная линия IBC Cage Frame Ручная / автоматическая

Name: Производственная линия IBC Cage Frame Ручная / автоматическая
Brand: Shanghai Trintfar Intelligent Equipment Co., Ltd.
Price: 45,000.00 USD
Availability: InStock

Все продукты

Сварочные аппараты пятна
(48)

Сварщик для хранения энергии
(15)

Специализированная сварочная машина
(42)

Производственная линия для трансформатора радиатора
(10)

Сварочный аппарат шва
(43)

машина для приварки шпилек
(12)

Производственная линия стального барабана сваривая
(9)

Сварочный аппарат проекции
(18)

Сварочный аппарат сварки встык
(38)

Сварочный аппарат лазера волокна
(9)

Сварочный аппарат диффузии
(6)

Сварочный аппарат для проволочной сетки
(6)

Рука робота
(13)

Другой сварочный аппарат
(1)

Самые лучшие продукты

Металл пефорировал сварочный аппарат фильтра трубки трубы цилиндра ячеистой сети нержавеющей стали

Сертификация

Китай Shanghai Trintfar Intelligent Equipment Co., Ltd. Сертификаты

Просмотрения клиента

Вы также можете связаться с моим адресом электронной почты или WhatsApp. С нетерпением жду вашего ответа. sales-ftt@trintfar.cn WhatsApp: +86 15216883036 Shanghai Trintfar Intelligent Equipment Co. Ltd. (Шанхай Тринтфар Интеллектуальное оборудование ООО)

—— Дорогие друзья.

Оставьте нам сообщение

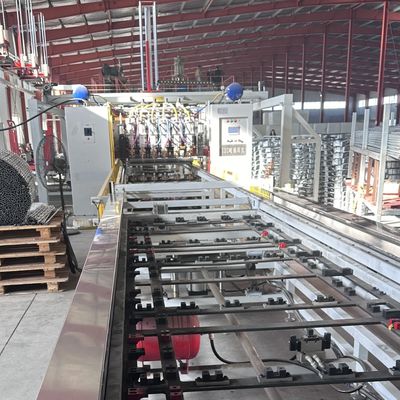

Производственная линия IBC Cage Frame Ручная / автоматическая

Большие изображения : Производственная линия IBC Cage Frame Ручная / автоматическая

Подробная информация о продукте:

Место происхождения:	Китай
Фирменное наименование:	Trintfar
Сертификация:	CE

Оплата и доставка Условия:

Количество мин заказа:	1
Цена:	10000~80000
Упаковывая детали:	Деревянные скобки/деревянные чехлы
Время доставки:	60 ~ 90
Условия оплаты:	L/C, D/A, D/P, T/T

контакт

Производственная линия IBC Cage Frame Ручная / автоматическая

описание

Конфигурация емкости:	150-200 шт. / 8 ч.	Операторы:	Ручная линия ((7-8 человек) Автоматическая линия ((5-6 человек)
Распределение энергии оборудования:	550KW	Требование к воздуха:	³ /min 1.1m
Потребность в воде:	10-25 м3/ч
Выделить:	Производственная линия рамки клетки IBC , Автоматическая линия по производству клеточного каркаса IBC

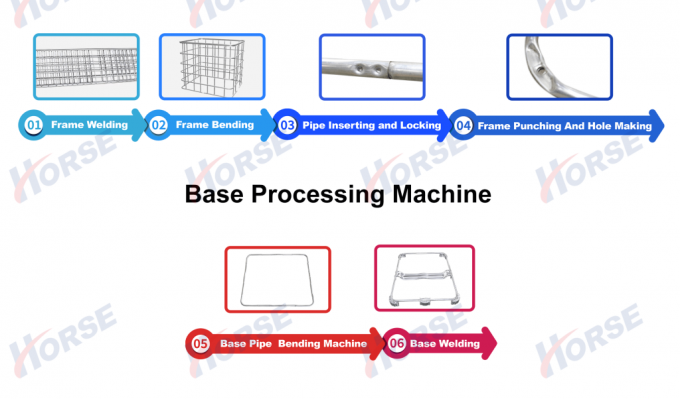

Рабочий процесс

Рабочий поток:

Обработка кадров:Сварка рамы → Сгибание рамы → Труба → Вставка и блокировка → Прокол рамы и пробивка отверстий

Базовая обработка:Машина для изгиба труб → Сварка

Основное оборудование

Машина для обработки каркасов

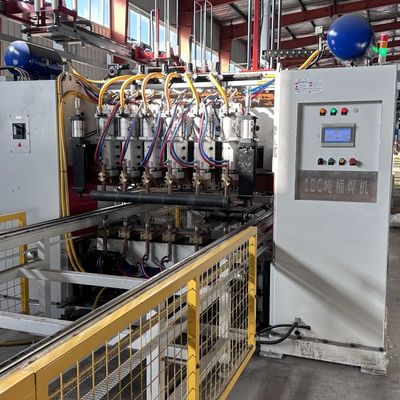

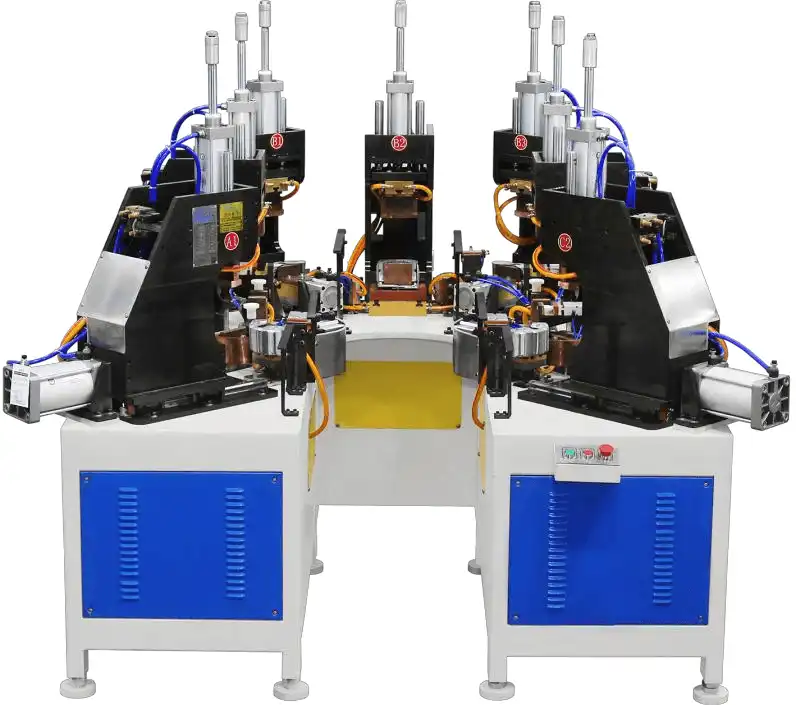

Машина для сварки рамок

Эффективность сварки:45 секунд/комплект

Укрепленная конструкция балконадля высокой жесткости и стабильной работы.

Среднечастотный инвертор питаниядля энергоэффективной сварки.

6 Сварные головки и силовые системы, каждый с независимым регулированием тока для надежных точек сварки.

Дизайн двухслойного питателядля непрерывной работы: в то время как один кормильщик сварит, другой загружает материалы.

Автоматическая сварка на ступенькахс сервоприводным шаговым ремнем для точного позиционирования.

Автоматическое снятие формы: цилиндр выводится после сварки для подготовки к разгрузке.

Автоматическая разгрузка: Сервоуправляемый захватчик перемещает сварный продукт в назначенное положение, уменьшая рабочую силу и повышая эффективность.90° вращающийся разгрузочный питательдля легкой транспортировки.

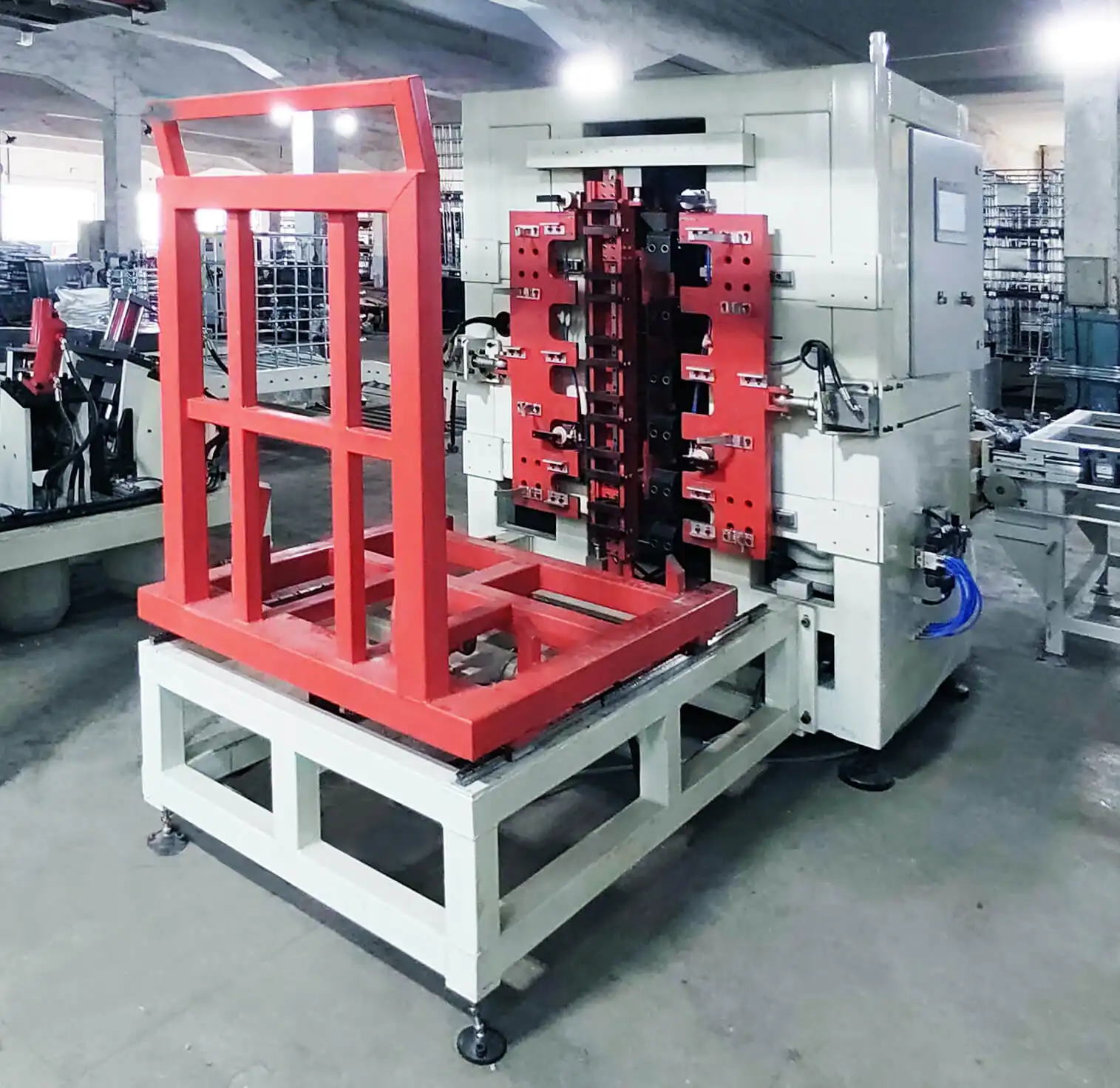

Машина для изгиба рамы

Обработка полного кадраДля высокой точности изгиба, стабильной работы и эффективности.

Специальная система балансировки изгибаобеспечивает точность диагонали рамы.

Управление HMI + PLCдля высокой автоматизации.

Опция манипуляторадля автоматической погрузки/разгрузки, сокращение персонала.

Быстрое изменение плесенидля изгиба различных труб.

Сервогидравлическая системас быстрой реакцией, низкой инерцией и высокой точностью.

Модульная конструкцияпозволяет настраивать автоматизацию на основе потребностей клиентов.

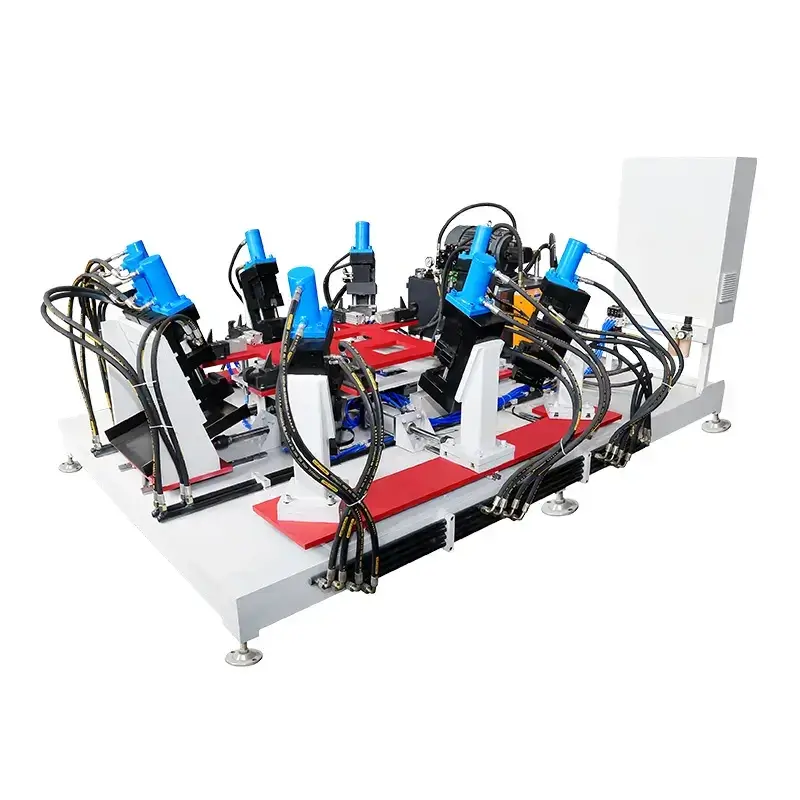

Машина для блокировки рамы

Эффективность и качество:Процесс блокировки занимает примерно 25-30 секунд.

Каркас машиныобрабатывается в целом для высокой точности вставки, сильной блокировки, стабильной и эффективной работы.

Управление HMI + PLCдля высокой автоматизации.

Опция манипуляторадля автоматической погрузки/разгрузки, сокращение персонала.

Быстрое изменение плесениДля удовлетворения различных требований к трубам с легкой заменой формы.

Сервогидравлическая системас быстрой реакцией, низкой инерцией и высокой точностью.

Модульная конструкцияпозволяет настраивать автоматизацию на основе потребностей клиентов.

Машины для пробивания и пробивания отверстий

Эффективность и качество:Процесс блокировки занимает примерно 25-30 секунд.

Каркас машины: обработка всего тела для высокой точности, стабильности и эффективности работы.

Система управления: HMI + PLC для высокой автоматизации.

Манипулятор: возможность автоматической погрузки/выгрузки, сокращение количества персонала.

Быстрое изменение плесени: Легко заменить формы для удовлетворения различных потребностей в прокол труб.

Сервогидравлическая системаБыстрая реакция, низкая инерция и высокая точность.

Модульная конструкция: Автоматизация, настраиваемая на основе потребностей клиентов.

Машина для обработки основы

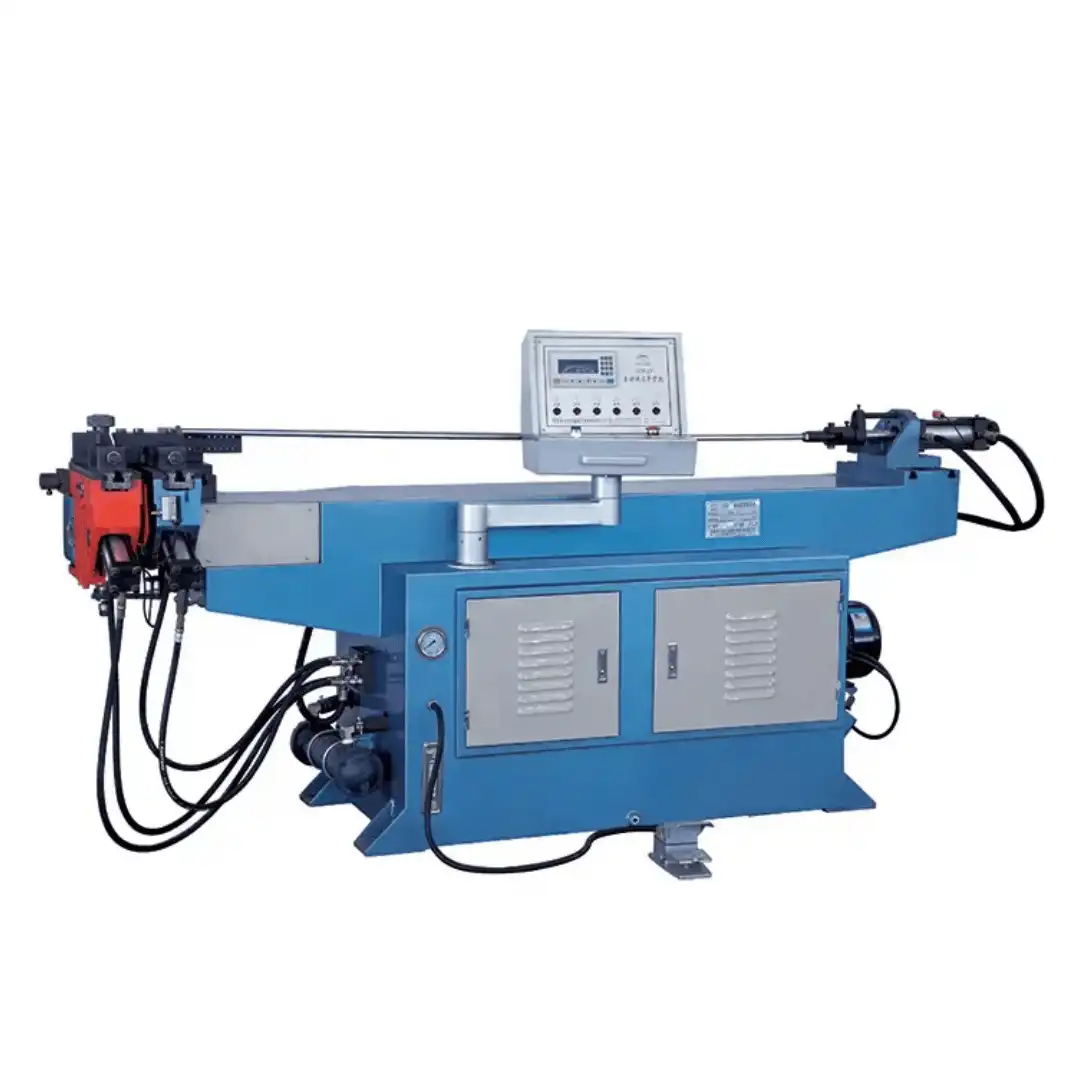

Машина для изгиба труб

Машина для сварки труб.

Проектирование: Горизонтальная конструкция с 7 сварочными головками для сварочной работы базовой рамы. Оператору необходимо только загрузить/разгрузить; свара автоматическая.

Сила: 3 комплекта MF DC 160KVA.

Преимущества: улучшает качество продукции и скорость производства, снижает затраты и устраняет нестабильность, вызванную ручной сваркой.

Прочая информация

Подробная информация о продукции

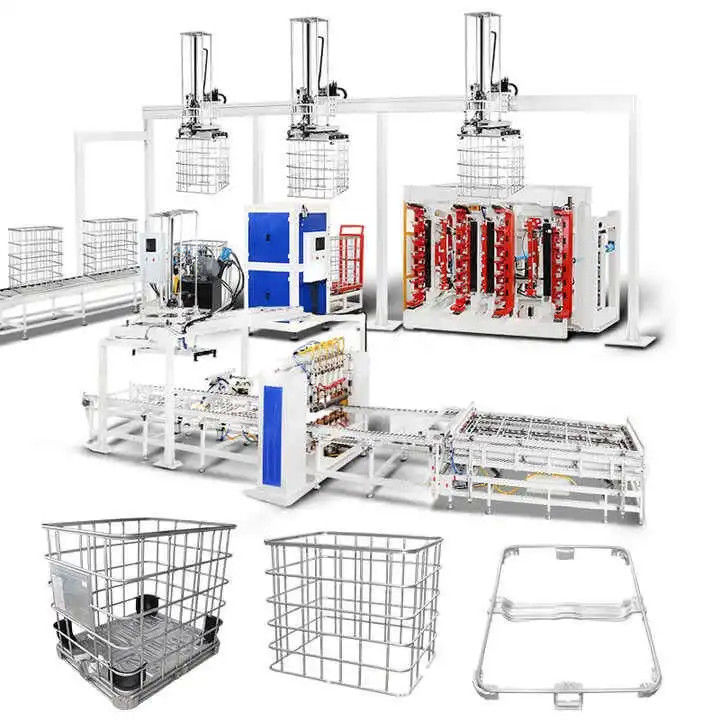

IBC Клетка Каркасная линия Диаграмма

Производственная линия IBC Cage Frame Ручная / автоматическая 10

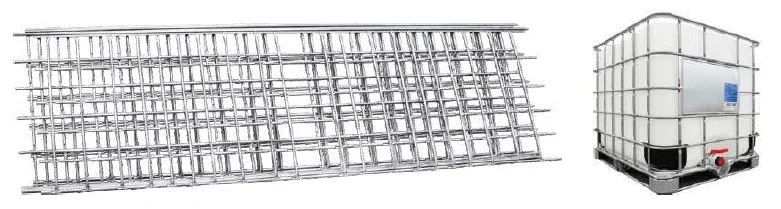

Результаты производства

Список конфигураций оборудования

Нет	Наименование оборудования	Единица	Количество	Основные функции
1	Машины для сварки сетчатых порталов	Единица	1	Многоточечная сварка сетки
2	Автоматическая сетка для подачи пищи	Установлено	1	Автоматическая загрузка длинных и коротких труб
3	Манипулятор для сбора материала из сетки	Единица	1	Разгрузка сетки (накладывание)
4	Четырёхосная изгибающая машина	Установлено	1	Сгибание и формирование сетки с усадкой
5	Замокная машина	Установлено	1	Сгибание и блокировка сетки
6	Машины для сверления и пробивания	Установлено	1	Прокол и резка нижней трубы под рамой
7	Манипулятор каркаса	Установлено	1	Три манипулятора поднимаются и опускаются, чтобы захватить кадр.
8	Машины для сварки стальных ног	Установлено	1	Сварка стальных ног нижней рамы
9	Машины для сварки стальных ног с манипулятором сбора материала	Установлено	1	Снятие, перенос и укладка нижней рамы после сварки
10	Автоматическая герметичная машина	Установлено	1	Испытание герметичности облицовки
11	Автоматическая двойная изгибающая машина для нижних труб	Установлено	1	Сжатие, рельеф и изгиб нижней трубы
12	Платформа для испытаний вибраций	Установлено	1	Испытание прочности и защиты бочек IBC

тег:
