Производственная линия радиатора для стальных панелей

Производственная линия радиатора для стальных панелей

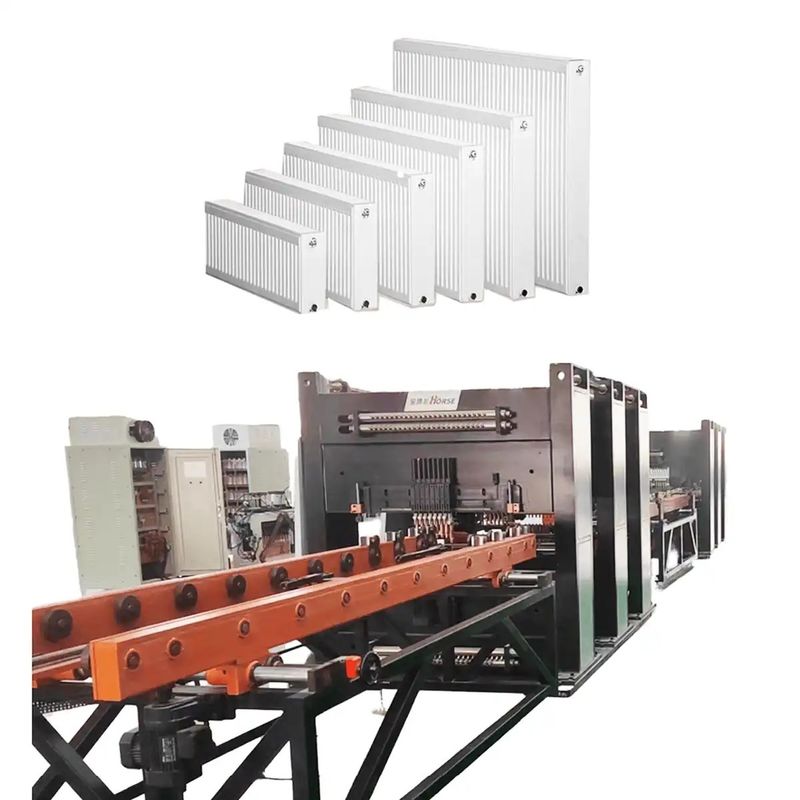

Steel Panel Radiator Production Line
Производственная линия радиатора для стальных панелей Производственная линия радиатора для стальных панелей Производственная линия радиатора для стальных панелей Производственная линия радиатора для стальных панелей Производственная линия радиатора для стальных панелей

Большие изображения :  Производственная линия радиатора для стальных панелей

Подробная информация о продукте:
Место происхождения: Китай
Фирменное наименование: Trintfar
Сертификация: CE
Оплата и доставка Условия:
Количество мин заказа: 1
Цена: 10000~80000
Упаковывая детали: Деревянные скобки/деревянные чехлы
Время доставки: 90 ~ 120
Условия оплаты: Аккредитив, безотзывный аккредитив, документы против акцепта, документы против платежа, банковский п
контакт

Производственная линия радиатора для стальных панелей

описание
Входное напряжение: 380±10% (трехфазный) 50 Гц Входная мощность: 2x250 КВА
Вторичное напряжение: 11.3V Максимальный ток короткого замыкания: 50 кА
Сопротивление изоляции: Сопротивление изоляции фюзеляжа по входной мощности ≥ 2.5MΩ Рабочая среда: температура≤40ºC, влажность≤90%
Модель цилиндра: Φ160*80

Технологическая цепочка

Производственная линия радиатора для стальных панелей 0

Технологическая цепочка: Машина загрузки панельных ферм → Машина загрузки и прессования кольца водяного канала → Машина поворота и сборки 1 → Машина предварительной точечной сварки панелей → Машина многоточечной сварки панелей на портале → Машина предварительной точечной сварки конвекционных листов → Машина многоточечной сварки конвекционных листов на портале → U-образный линейный транспортный конвейер → Двухголовочная машина стыковой сварки длинной стороны → Двухголовочная машина стыковой сварки короткой стороны на портале 1 → Двухголовочная машина стыковой сварки короткой стороны на портале 2 → Машина двусторонней очистки и обрезки → Гильотина → Машина для резки дуг в четырех углах → Машина поворота и сборки 2 → Двухголовочная трехсторонняя автоматическая сварочная машина → Автоматическая сварочная машина для крюков поддержки → Автоматическая машина для обнаружения герметичности под давлением → Разгрузочный конвейер


Основное оборудование



​

Производственная линия радиатора для стальных панелей 1 Машина загрузки панельных ферм

Ручная загрузка штабелированных материалов на платформенные тележки подачи с использованием стрелового крана, с двумя позициями размещения материала с каждой стороны.

Захват фермы автоматически захватывает материалы с обеих сторон пластинчатой тележки и помещает их на конвейерную линию.

Центральный зажимной позиционирующий механизм выравнивает панель на конвейере.

Механизм с сервоприводом перемещает панель к машине предварительной точечной сварки для точечной сварки с обеих сторон.
Машина загрузки и прессования кольца водяного канала

Кольцо водяного канала использует вибрационную подачу с двухколейной системой.

Две прижимные головки с каждой стороны прижимают кольца водяного канала спереди и сзади.

Передача материала осуществляется с помощью роликовой подачи с приводом.		 Производственная линия радиатора для стальных панелей 2
Производственная линия радиатора для стальных панелей 3 Машина поворота и сборки

Быстрое и точное переворачивание.

Высококачественные цепи для передачи; редукторный двигатель 400 Вт в качестве привода.

Редукторный двигатель с датчиком для точного позиционирования при повороте.

Автоматическое управление, без ручного вмешательства.

Состоит из поворотного корпуса, загрузочного устройства, электрической консоли, операционной системы и защитного ограждения. Адаптируется к различным требованиям к повороту изделий, обеспечивая безопасную, плавную и эффективную передачу материала между операциями.
Машина предварительной точечной сварки панелей

Панель автоматически перемещается в положение остановки сварки на конвейерной стойке, и сварщики с обеих сторон начинают предварительную точечную сварку.

Предварительная точечная сварка требуется только для одного ряда.

Использует 1 комплект источника питания переменного тока DN75.		 Производственная линия радиатора для стальных панелей 4
Производственная линия радиатора для стальных панелей 5 Машина многоточечной сварки панелей на портале

3 машины многоточечной сварки на портале для сварки.

Каждый блок имеет 18 комплектов цилиндрических сварочных соединений.

Источник питания переменного тока для сварки одного ряда паяных соединений за один раз.

Высокоскоростной сервоприводный шаговый двигатель подает захват вперед для подачи пластины водяного канала.
Машина предварительной точечной сварки конвекционных листов

Конвекционный лист вручную загружается на направляющую оснастки.

Сварка выполняется с использованием портальной 4-головочной машины предварительной точечной сварки.

Материалы вручную перемещаются в первый ряд предварительно отмеченных позиций для сварки.

Оборудование автоматически смещается для оставшихся точек сварки.		 Производственная линия радиатора для стальных панелей 6
Производственная линия радиатора для стальных панелей 7 Машина многоточечной сварки конвекционных листов на портале

Предустановленный путь: конвекционный лист следует по предустановленному пути в направляющую оснастки.

Двухпортальная сварка: 2 портальных многоточечных сварочных аппарата.

Пневматические соединения: 16 комплектов на блок.

Источник питания переменного тока: переменный ток и односторонний для рядной сварки.

Сервошаговый двигатель: высокоскоростной сервошаговый двигатель подает захват для пластины водяного канала.
U-образный линейный транспортный конвейер

Используйте роликовую конвейерную стойку для транспортировки материалов в U-образной компоновке.

Эффективность использования пространства: U-образная форма экономит пространство, оптимизирует процесс.

Удобство эксплуатации: меньший диапазон работы, удобно, снижает интенсивность.		 Производственная линия радиатора для стальных панелей 8
Производственная линия радиатора для стальных панелей 9 Двухголовочная машина стыковой сварки длинной стороны

Одновременная сварка: сварка обеих длинных сторон одновременно.

Источник питания: среднечастотный переменный ток 300 кВА для стабильной долгосрочной сварки.
Двухголовочная машина стыковой сварки короткой стороны на портале 2 комплекта

Используйте среднечастотный источник питания переменного тока для обеспечения высокостабильной сварки в течение длительного времени.		 Производственная линия радиатора для стальных панелей 10
Производственная линия радиатора для стальных панелей 11 Машина двусторонней очистки и обрезки

Очистка и обрезка сварных изделий по длинной стороне.
Гильотина

Процесс резки: выполните резку требуемых материалов.

Материал резака: лезвие из белой стали.

Метод резки: резка ножницами.		 Производственная линия радиатора для стальных панелей 12
Производственная линия радиатора для стальных панелей 13 Машина для резки дуг в четырех углах

Формирование углов: срежьте острые углы, чтобы сформировать закругленные края.

Материал резака: белая сталь.

Метод резки: гидравлическая штамповка.
Двухголовочная трехсторонняя автоматическая сварочная машина

Сварочная мощность: среднечастотный источник питания MD80.

Поток материала: двусторонние каналы для стыковки и поворота.

Метод транспортировки: пластина цепи для транспортировки материала в трех направлениях.

Автоматическая подача: захват и позиционирование сварки для точной работы.		 Производственная линия радиатора для стальных панелей 14
Производственная линия радиатора для стальных панелей 15 Автоматическая сварочная машина для крюков поддержки

Сварочная мощность: среднечастотный источник питания MD40.

Метод подачи: штабелирование клипсового типа для подачи материала.

Загрузка: пневматический захват загружает материалы в положение сварки.
Автоматическая машина для обнаружения герметичности под давлением

Испытательное давление: 10 бар.

Метод испытания: автоматическое испытание под давлением в резервуаре с водой.		 Производственная линия радиатора для стальных панелей 16



Другая информация



​

Детали продукта Технические услуги
Схема U-образной компоновки производственной линии стальных панельных радиаторов Придерживайтесь клиентоориентированности и предоставьте вашей компании комплексные предпродажные и послепродажные услуги, такие как установка, ввод в эксплуатацию, обучение и техническое обслуживание.
Производственная линия радиатора для стальных панелей 21

Предпродажное обслуживание:Перед подписанием контракта компания предоставляет клиентам различные решения производственных процессов и услуги технического консультирования по оборудованию.

Установка и ввод в эксплуатацию:В соответствии с контрактом наша компания безопасно доставит оборудование на место установки, указанное пользователем, в указанное время и направит инженеров технического обслуживания для установки на месте. Когда у пользователя есть основные запасные части для установки и ввода в эксплуатацию, инженер технического обслуживания установит и отладит машину для пользователя, чтобы она использовалась, обеспечивая аккуратную, чистую и упорядоченную среду установки и ввода в эксплуатацию.

Послепродажное обучение: Компания предлагает бесплатное техническое обучение (мин. 5 дней) на площадке покупателя или в учебном центре продавца. Основные темы включают:

  • -Использование программного обеспечения управления
  • -Процедуры включения/выключения питания
  • -Настройки параметров панели и программного обеспечения
  • -Базовая очистка и техническое обслуживание машины
  • -Устранение распространенных аппаратных сбоев
  • -Меры предосторожности при эксплуатации

Техническое обслуживание оборудования

  • -Гарантия один год после окончательной приемки;
  • -Время ответа службы поддержки клиентов составляет не более 24 часов;
  • -Платный ремонт предоставляется после истечения гарантийного срока.
Результаты производства
Производственная линия радиатора для стальных панелей 22

​​

№ Название Материал Примечания
1 Панель Холоднокатаная стальная пластина Толщина 1,1 мм
2 Конвекционная пластина Холоднокатаная стальная пластина Толщина 0,3 мм
3 Тип интерфейса   4x G 1/2 внутренняя резьба
4 Длина изделия   400-3000 мм
5 Ширина изделия   300/400/500/600/900 мм

Список конфигурации оборудования



№ Название оборудования Модель Количество Единица измерения
1 Машина загрузки панельных ферм HJ-0-0 1 комплект
2 Машина загрузки и прессования кольца водяного канала YZJ-0-0 1 комплект
3 Машина поворота и сборки 1 FZJ-0-0 1 комплект
4 Машина предварительной точечной сварки панелей DN75-2C 1 комплект
5 Машина многоточечной сварки панелей на портале 10*DN60-36C 3 комплект
6 Машина предварительной точечной сварки конвекционных листов 2*DN63-4C 1 комплект
7 Машина многоточечной сварки конвекционных листов на портале 4*DN63-16C 3 комплект
8 U-образный линейный транспортный конвейер ZJG-0-0 1 комплект
9 Двухголовочная машина стыковой сварки длинной стороны 2*FVM300-2C 1 комплект
10 Двухголовочная машина стыковой сварки короткой стороны на портале 1 2*FVM300-2C 1 комплект
11 Двухголовочная машина стыковой сварки короткой стороны на портале 2 2*FVM300-2C 1 комплект
12 Машина двусторонней очистки и обрезки XBJ-0-0 1 комплект
13 Гильотина JCJ-0-0 1 комплект
14 Машина для резки дуг в четырех углах QJJ-0-0 1 комплект
15 Машина поворота и сборки 2 FZJ-0-0 1 комплект
16 Двухголовочная трехсторонняя автоматическая сварочная машина 2*MD80-2C 1 комплект
17 Автоматическая сварочная машина для крюков поддержки 2*MD40-4C 1 комплект
18 Автоматическая машина для обнаружения герметичности под давлением JCJ-0-0 1 комплект
19 Разгрузочный конвейер SSJ-0-0 1 комплект



Конфигурация воды, электричества и газа

Проект Параметры
Общее распределение электроэнергии 1600 кВА (Фактическая общая потребляемая мощность составляет около 1000 кВА)
Давление источника газа 0,6 МПа
Давление источника воды 0,15 МПа ~ 0,30 МПа
Требования к источнику сжатого воздуха 1000 л/мин
Общий расход воды 1200 л/мин
Занимаемая длина*ширина оборудования прибл. 60 м * 10 м

​Производственная линия радиатора для стальных панелей 27​​​

тег:

сварочный аппарат пятна 3mm паяя,

Сварочный аппарат лазера волокна CE,

Сварочное оборудование лазера охладителя воды

Контактная информация
Shanghai Trintfar Intelligent Equipment Co., Ltd.

Контактное лицо: Mr. tianwei

Телефон: +8615216883036

Оставьте вашу заявку (0 / 3000)

Другие продукты
машина чистки удаления ржавчины уборщика лазера 50w 100w

машина чистки удаления ржавчины уборщика лазера 50w 100w

имя: 50 Вт 100 Вт 150 Вт 500 Вт 1000 Вт Волоконный Лазер Удаление Ржавчины Очистительная Машина Для Ржавч

Тип лазера:: Лазер волокна

Обеспеченное послепродажное обслуживание: Онлайн поддержка

Применение: Очистка металлических поверхностей
Машина лазера высокоскоростного волокна перевозчика ржавчины очищая

Машина лазера высокоскоростного волокна перевозчика ржавчины очищая

Имя: Высокоскоростная портативная машина для лазерной очистки Удаление ржавчины Очиститель Цена

Тип лазера:: Лазер волокна

Обеспеченное послепродажное обслуживание: онлайн поддержка

Применение: Очистка металлических поверхностей
Сварочный аппарат 0.5ms лазера волокна машины ржавчины лазера очищая щадит части для металла

Сварочный аппарат 0.5ms лазера волокна машины ржавчины лазера очищая щадит части для металла

Имя: Машина чистки ржавчины лазера с частями машины чистки лазера запасными для металла

Тип лазера:: Лазер волокна

Обеспеченное послепродажное обслуживание: Онлайн поддержка

Система охлаждения:: Водяное охлаждение
Удаление ржавчины уборщика лазера волокна машины 500w 1000w лазера металла очищая

Удаление ржавчины уборщика лазера волокна машины 500w 1000w лазера металла очищая

Имя: Лазерная машина для очистки 500 Вт 1000 Вт Лазер для удаления ржавчины

Тип лазера:: Лазер волокна

Обеспеченное послепродажное обслуживание: Онлайн поддержка

Применение: Очистка металлических поверхностей
Заварка лазера 1000W нержавеющей стали сварочного аппарата лазера волокна незатухающей волны CE алюминиевая

Заварка лазера 1000W нержавеющей стали сварочного аппарата лазера волокна незатухающей волны CE алюминиевая

Имя: 1000 Вт Ручной лазерный сварочный аппарат непрерывной волны Металл Нержавеющая сталь / Алюминий Лазе

Длина оптического волокна:: ≥10 м, можно настроить

Свариваемые материалы:: Нержавеющая сталь, оцинкованный лист, алюминиевый сплав, латунь......

Система охлаждения:: Водяное охлаждение
около

Сварочные аппараты пятна

Замки компрессора вися сварочный аппарат автоматной сварки проекции сварщика пятна Semi

Сварочные аппараты пятна инвертора DC сварочного аппарата инвертора Dc MF 120KA

Автоматическая алюминиевая сварочная машина

Сварщик для хранения энергии

Сварочный аппарат пункта сопротивления сварщика пятна винта для закрепления крышки и гайки компрессора верхний

Подгонянный сварщик пятна сопротивления пневматического конденсатора сварочного аппарата пятна умный

Компрессор Дверные замки Преобразователь частоты Автоматический аккумулятор энергии Сварочное оборудование

Оставить сообщение

политика конфиденциальности | Китай хороший качество Сварочные аппараты пятна поставщик. © 2022 - 2025 Shanghai Trintfar Intelligent Equipment Co., Ltd.. All Rights Reserved.
